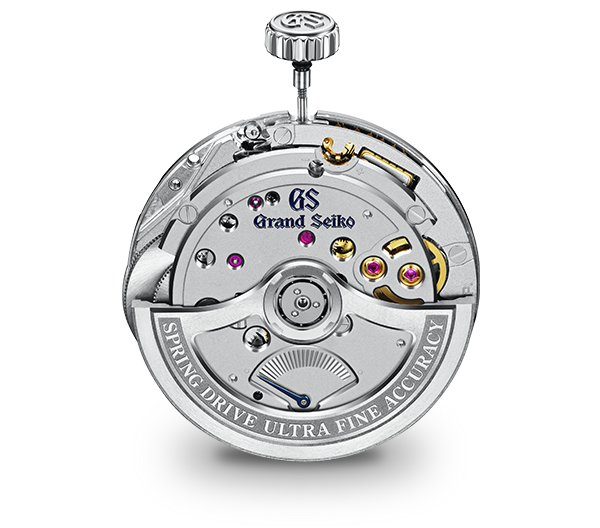

9R Spring Drive

Spring Drive是一种独特的手表科技。它产生动力来源就如同每一只高端机械表一样,但却结合了三能整律器达到没有任何机械表可以比拟的精准度。

能够开发出Spring Drive,是因为Grand Seiko是极少数可以同时专精于电子表与机械表制造的厂商。

结构

将机械与电子制表领域中独占鳌头的工艺技术揉合在一起

在所有手表背后运作的两种关键元素,就是动力与时间控制系统。

Spring Drive是一种独特的机芯,它结合了机械式机芯的高扭力与电子表的高精密度集成电路控制系统。

动力来源 控制系统
机械表 主发条
高扭力
(驱动手表的动力)
上紧的主发条供应动力,以其释放力量的速度转动齿轮,而对于速度的控制以及由摆轮、擒纵叉与擒纵轮构成的擒纵系统则会掌控整体的精准度。以较为精密的款式来看,即使是最准确的Grand Seiko款式也无法与石英表竞争,其每日误差约为+8/-1秒。
石英表 电池
相较于机械表,
其扭力较低
由电池供应电力给石英震荡器,集成电路(IC)会侦测石英震荡器的精密震荡动作。接下来IC会精确地依照每一秒的步调驱动齿轮。IC的精密度控制可以提供高水平的准确度,而Grand Seiko石英表款可以达到年度误差在±10秒的范围。

结构

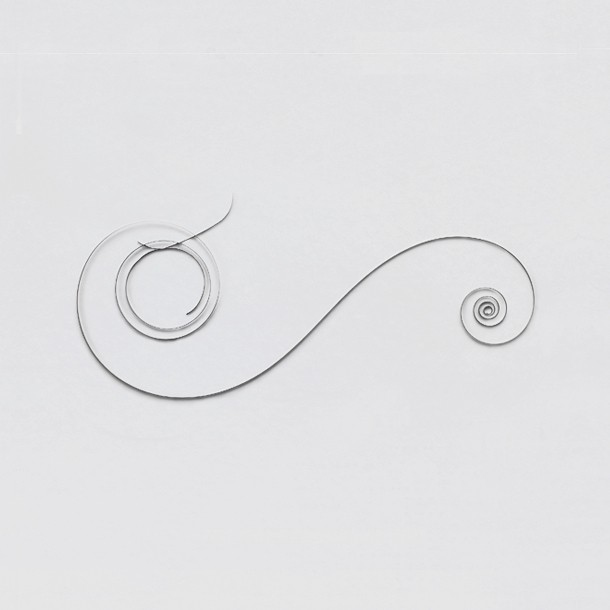

由主发条提供动力

Spring Drive是由主发条提供动力,就像机械表一样。这种传统的动力供应方式让手表可以完全自动运作,不需要电池或其他动力来源的供应。

以转动表冠的方式或摆动手腕的方式上紧主发条,会为手表储存能量,此一能量日后将在发条随着时间松开的时候传递给齿轮,用来推动手表的指针。

利用主发条所供应的强大扭力,在长而宽的大型指针顺畅地滑动时,机芯不需要其他动力去推动指针,而这种指针设计以及运作方式也是Spring Drive的特色之一。

结构

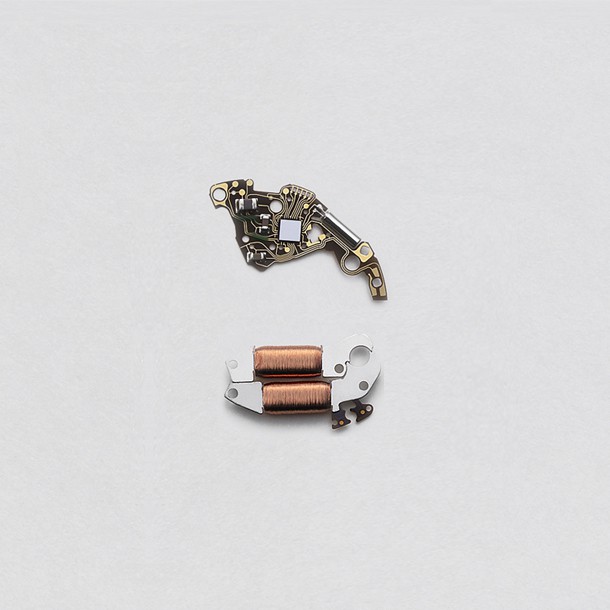

三能整律器

在 Spring Drive 开发过程中面临的核心挑战是动力产生和控制。 解决方案在于创建三能整律器(Tri-Synchro Regulator),该装置可从主发条的动能中产生微小的电脉冲,并将其转换为驱动晶体振荡器和电子制动器所需的能量。 振荡器将精确的信号传送到 IC,该 IC 运用磁力将磁车的转速保持在每秒 8 圈。 这种精准度通过齿轮系传递到指针,指针以每天 ±1 秒的精准度显示时间。

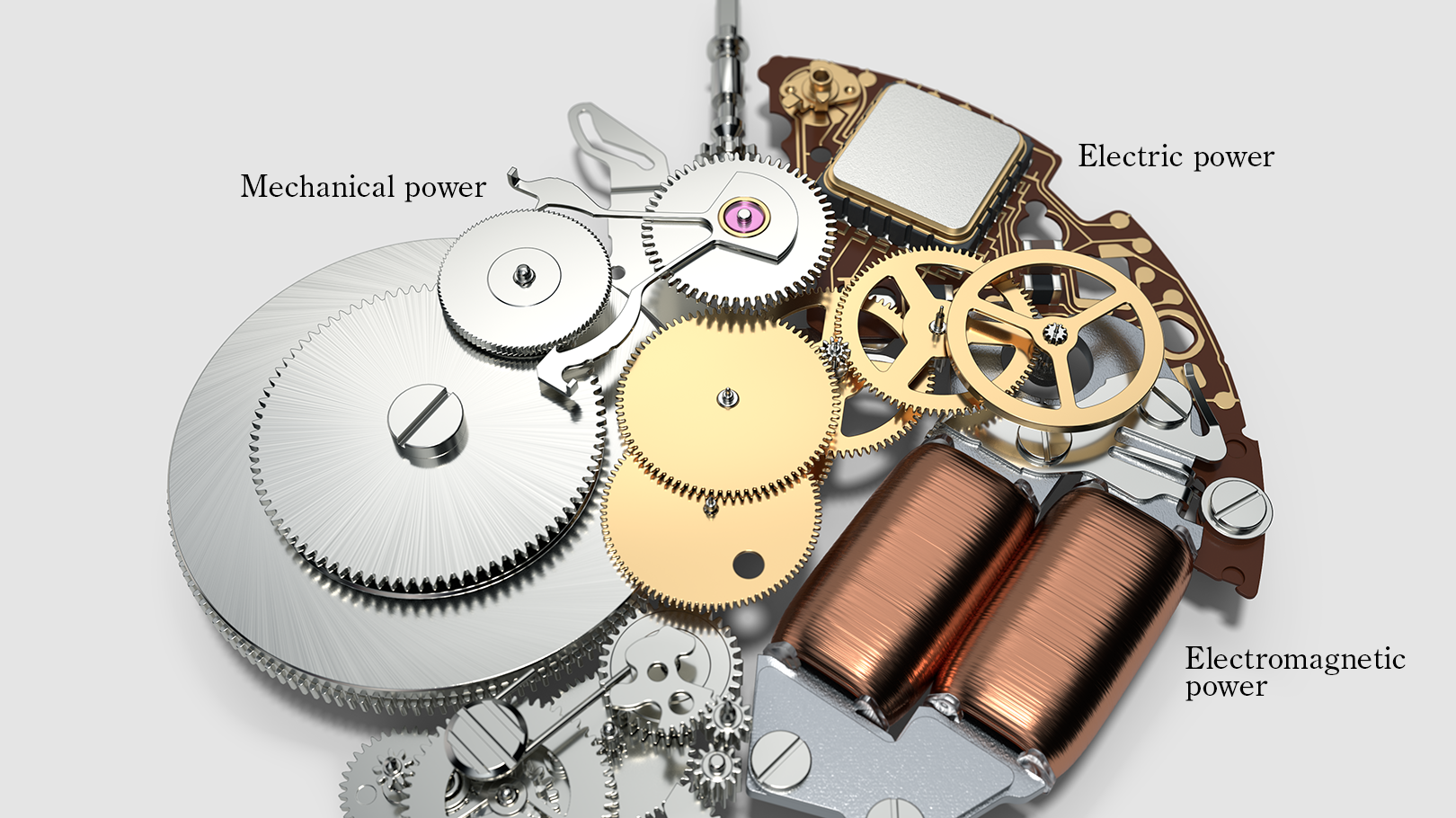

三能整律器使用三种能量去调整运作的零件

  1. 来自主发条的机械能。
  2. 透过IC/水晶震荡器产生讯号的电能。
  3. 电磁能,对磁车提供制动力。

利用这三种能量协调运作,调整发条松开的速度,让秒针可以精确地运作。

三能整律器
1. 机械能

透过松开主发条的能量产生电能

Spring Drive使用一种与脚踏车用灯泡一样的系统产生电能。与齿轮系的末端相连的转子与绕有线圈的定子的交互作用可以产生电能。在Spring Drive手表中,磁车每秒转动8圈整,产生一股小小的电流。

三能整律器
2. 电能

透过石英震荡器传送精密的讯号

由磁车产生的电能会用来启动石英振荡器与IC。
石英震荡器的震荡频率正好是32,786 Hz,它会产生一个精密的参考讯号传送给IC。

三能整律器
3. 电磁能

施加制动力,控制速度

IC会比较石英震荡器传送来的参考讯号与磁车的转动速度,并且在它侦测到磁车转速太快的时候间歇性地施加电磁制动力。这种针对磁车的调节会传输给轮系,确保手表的指针精密地运作。

技艺

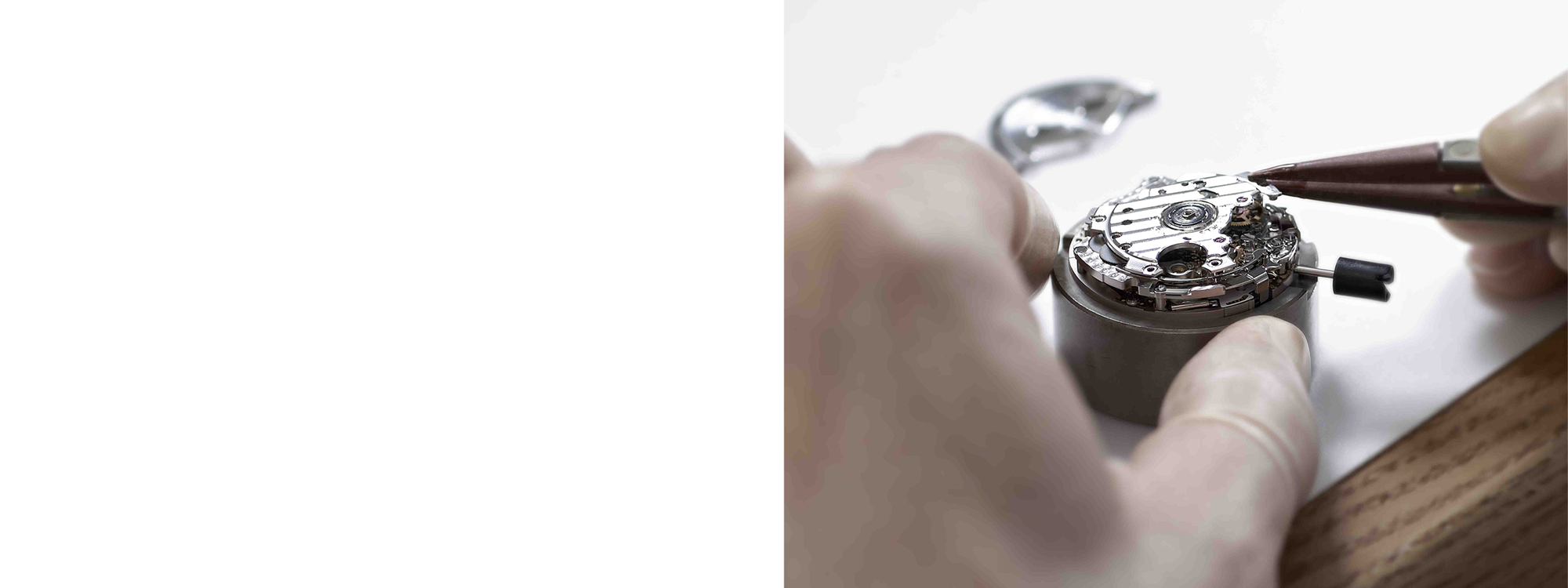

大师级的组装与调校技艺

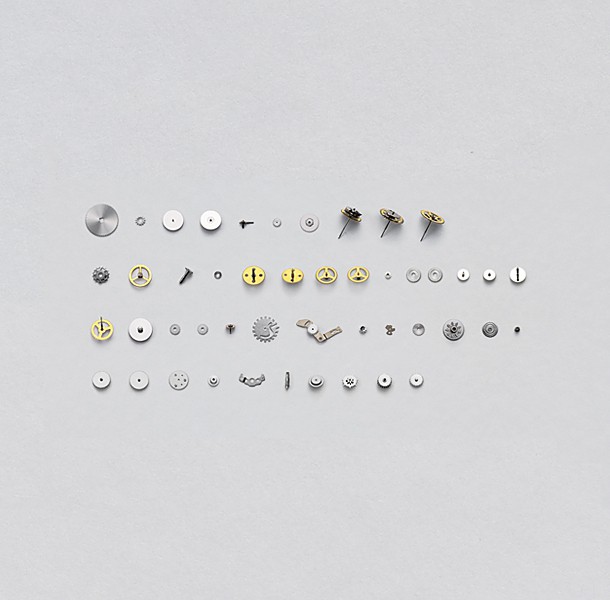

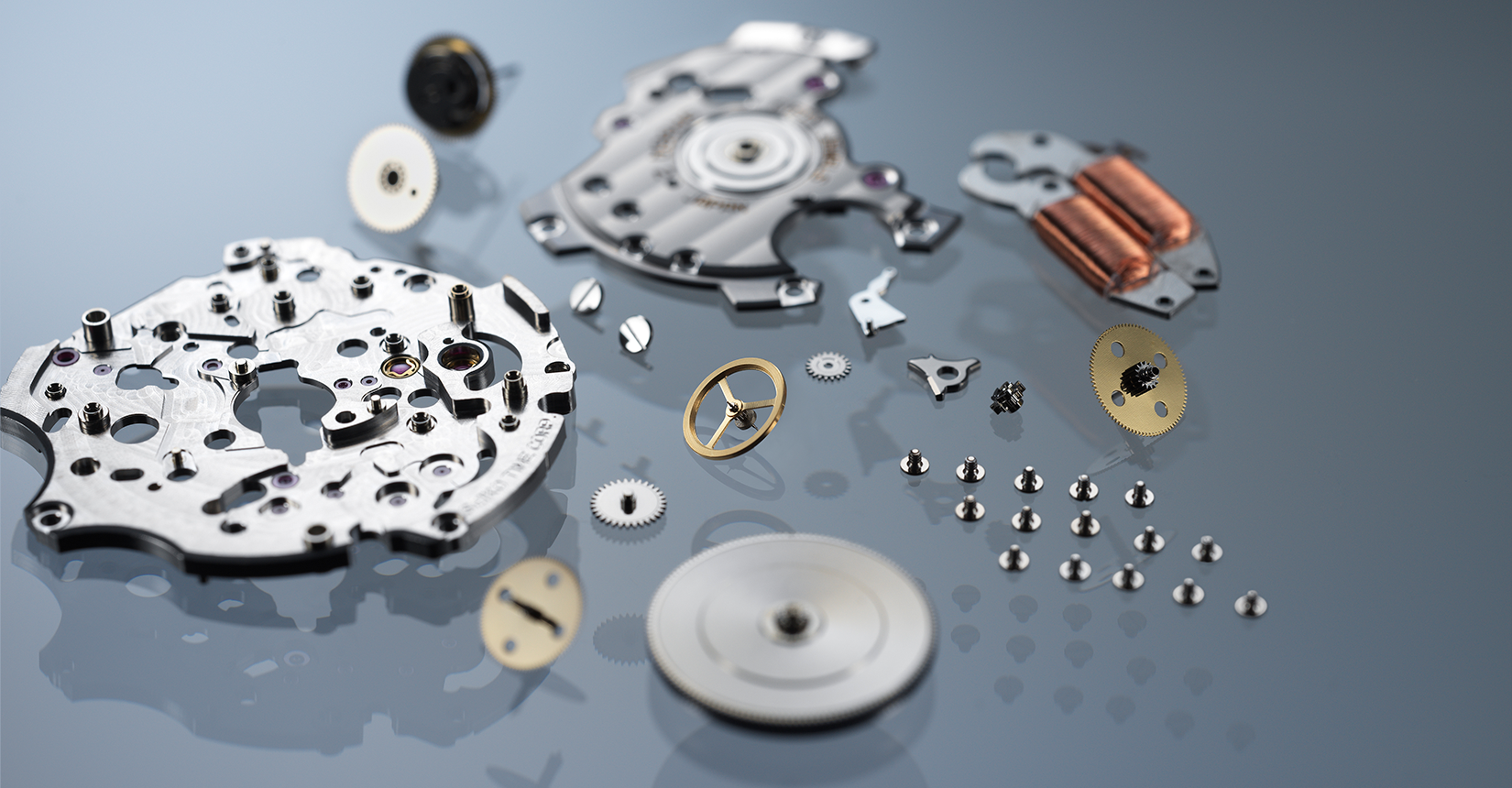

Spring Drive结合了机械表与电子表的最佳元素,三指针设计的款式具有超过200个组件,而具备更多功能的款式,例如Spring Drive Chronograph (计时秒表)则有超过300个组件,全部都是以手工组装。

施加润滑油可以确保所有组件的交互作用都能顺畅运作,三指针款的机芯有80个以上的润滑点需要润滑,附有计时秒表功能的机芯则有140个以上的润滑点需要润滑。润滑油是以手工涂布,不但需要时间,还需要绝佳的技术去确保所有点油的动作都符合精密度的要求。

设计规划这种机芯的基础,在于最小可达1/100厘米的作业公差。最终的组件调校与微调也由人工进行,因为没有任何一种机器可以比得上本公司旗下的职人-是制表职人的卓越技艺促成了Spring Drive的极致精密度。

科技

在完美的滑动中捕捉时间的流动

Spring Drive独特的特征在于秒针滑秒的动作。

它的指针运动不像石英表一样每秒跳动一下,也不像机械表那样在高速振动中前进,但却是沉默而优雅地滑动着。

在Spring Drive之中,透过IC控制的磁子扮演着有如传统机械表中摆轮的角色,但它只往一个方向转动,不会双向摆荡,因此秒针自然就会以一种顺畅的方式运作。只有Spring Drive可以用完美的滑动量度时间的流动。

科技

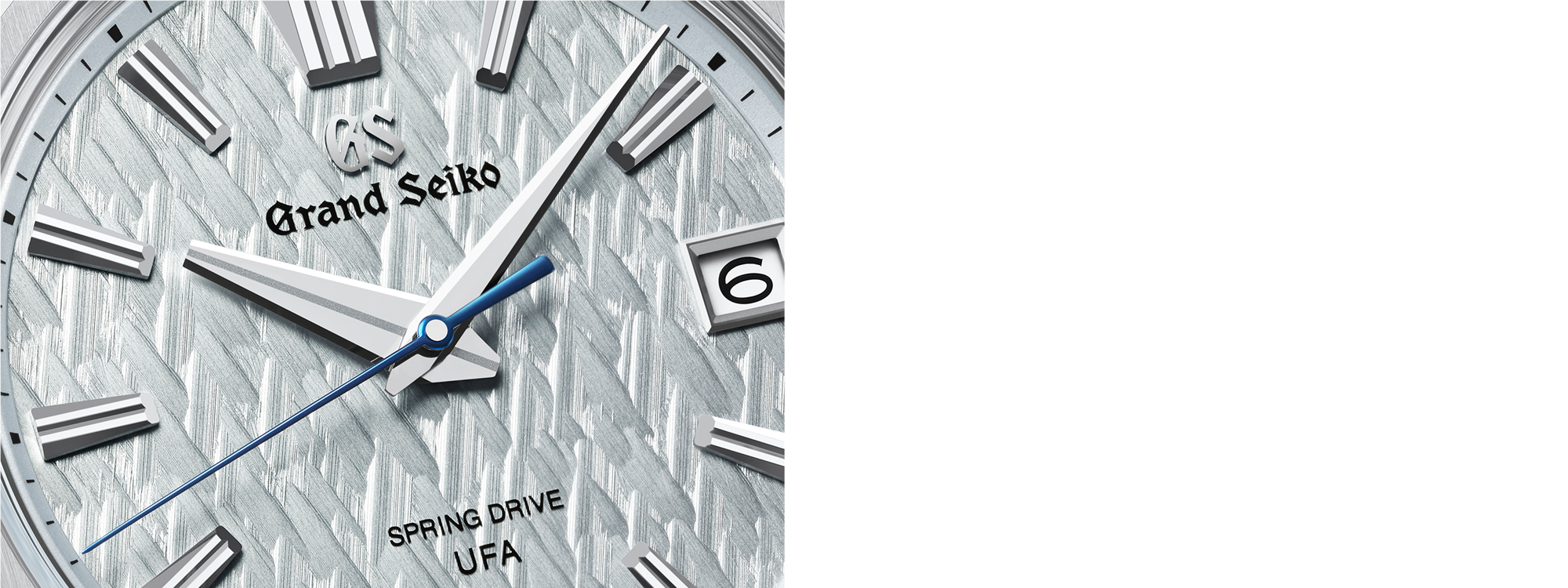

大型而厚重的手表指针

石英机芯具备高精密度的优势,但它缺乏扭力,因此无法驱动较为厚重的手表指针。

相对地,机械机芯拥有的扭力可以轻而易举地驱动长度直达刻度的大型指针,但却无法与石英表在精密度上一较长短。

Spring Drive结合了石英表的精密度与机械表的扭力,使得Grand Seiko长指针与高精准度的需求得以兼顾。

科技

史上最精准的发条动力计时仪器

归功于秒表秒针的滑秒动作,Spring Drive Chronograph可以精确量测到时间的流逝,而不是仅仅指示出最为接近的秒数刻度。拥有导柱轮与垂直离合系统成就精准。Spring Drive Chronograph可以计时的时间可达12小时,其精准度为每日1秒钟。

历史

1977年,一位年轻的手表工程师─赤羽好和决定要尝试达成一个似乎不切实际的梦想:「永续运作」的手表。他的目标是一款利用主发条驱动的传统手表,但却能提供每天误差1秒的准确度,而这种准确度却是他所属公司旗下的电子表早就已经可以达成的精准。经过28年与600个试作品的努力,他实现了他的梦想,而Spring Drive也因而问世。2007年,赤羽好和永无休止的挑战精神得到传承,Grand Seiko Spring Drive 就此诞生。

More

机芯比较

机芯 精准度 动力储存 宝石数 特色

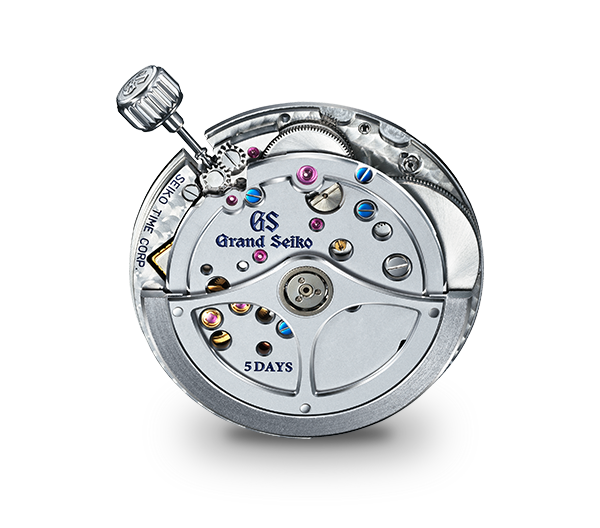

Spring Drive 5日链

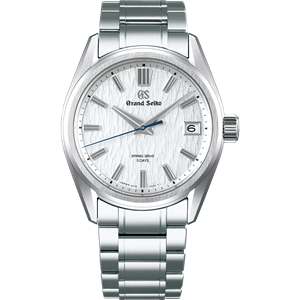

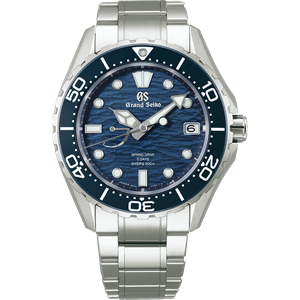

Caliber 9RA2
(自动上链兼手上链)
每日误差±0.5秒(每月误差±10秒) 约120小时 (5日链) 38石 - 偏心式魔术杠杆
- 双尺寸发条盒
- 一体成形中央桥板
- 动力储存显示
手动上链8日链 Spring Drive
Caliber 9R01
(手上链)
日差±0.5秒(月差±10秒) 约192小时 56石 - 动力储存显示
- 时差修正
手动上链3.5日链 Spring Drive
Caliber 9R02
(手上链)
日差±1秒(月差±15秒) 约84小时 39石 - 扭力回馈系统
- 双发条盒
- 动力储存显示
自动上链3天动力 Spring Drive 计时秒表GMT

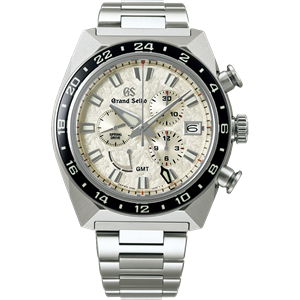

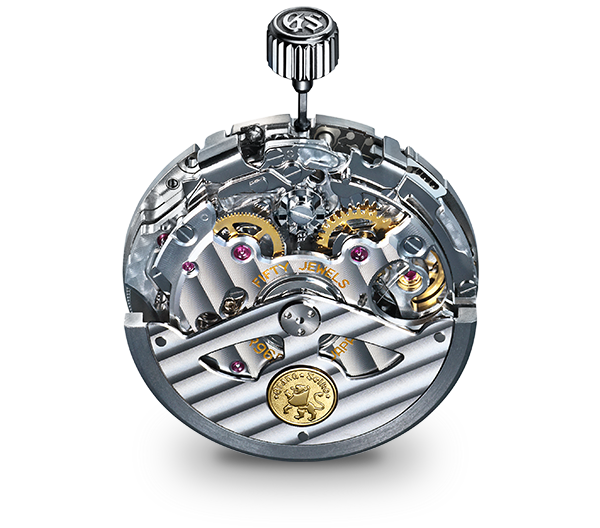

Caliber 9R86
(自动上链兼手上链)
每日误差±1秒(每月误差±15秒) 72小时 50石 - 动力储存显示
- 24小时指针
- 日期连动时差修正
- 计时秒表
自动上链 Spring Drive 3日链 GMT

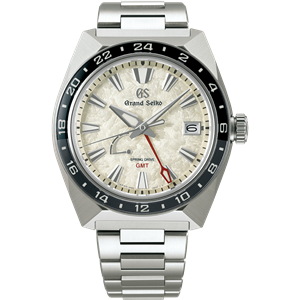

Caliber 9R66
(自动上链兼手上链)
每日误差±1秒(每月误差±15秒) 约72小时 30石 - 动力储存显示
- 双时区24小时显示
- 日期连动式时差修正功能
自动上链 Spring Drive 3日链
Caliber 9R65
(自动上链兼手上链)
每日误差±1秒(每月误差±15秒) 72小时 30石 - 动力储存显示
- 日期顯示
手动上链Spring Drive
Caliber 9R31
(手上链)
日差±1秒(月差±15秒) 约72小时 30 石 - 双层发条
- 动力储存显示
