9R
Spring Drive
Il movimento Spring Drive 9R ha richiesto oltre 20 anni dalla sua concezione iniziale per essere completato. Solo dopo aver raggiunto prestazioni eccezionali con carica automatica e 72 ore di riserva di carica è stato ritenuto degno del nome Grand Seiko e introdotto nel 2004. Questo movimento speciale è prodotto e assemblato a mano presso lo Shinshu Watch Studio situato a Shiojiri, nella prefettura di Nagano.
Alimentato da una molla tradizionale ma controllato da un oscillatore al quarzo e da un circuito integrato (CI), il movimento Spring Drive raggiunge un livello di precisione inimmaginabile negli orologi puramente meccanici.
La lancetta dei secondi scorre con un movimento fluido e silenzioso unico nel suo genere, esprimendo il flusso naturale del tempo, a differenza del ticchettio del quarzo o del battito degli orologi meccanici tradizionali.
Meccanismo
Il sistema che controlla la precisione dello Spring Drive 9R è l'innovativo regolatore Tri-Synchro di Grand Seiko, un meccanismo che utilizza l'energia di una molla, come un orologio meccanico tradizionale, per ottenere un'elevata precisione resa possibile da un oscillatore al quarzo e da un circuito integrato (CI).

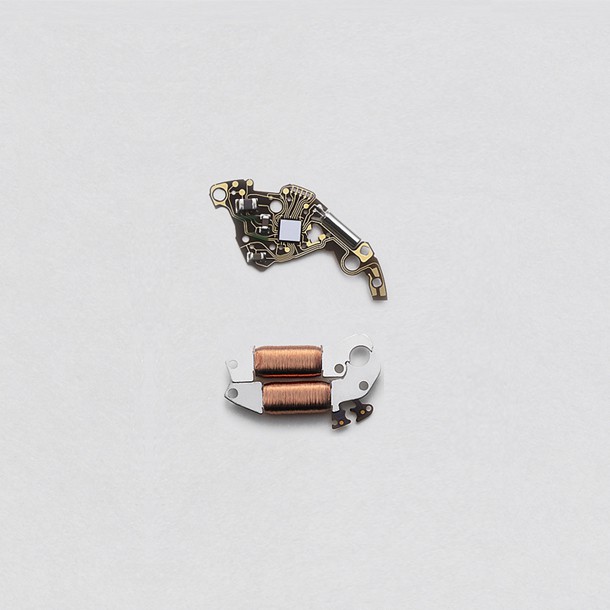

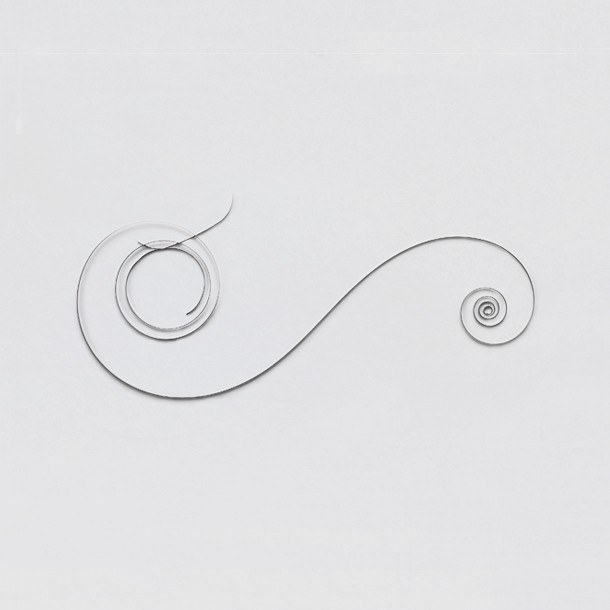

Man mano che la molla si scarica, aziona un rotore, noto come “ruota di scorrimento” in un orologio Spring Drive. La ruota di scorrimento interagisce con uno statore, un componente avvolto a spirale, per generare una piccola quantità di elettricità. Questa energia alimenta l’oscillatore al quarzo e il CI. Una volta attivato, l’oscillatore al quarzo emette un segnale estremamente preciso di 32.768 Hz, proprio come in un orologio al quarzo.
Il circuito integrato confronta questo segnale di riferimento con la velocità di rotazione effettiva della ruota di scorrimento. Se gira troppo velocemente, il circuito integrato applica un freno elettromagnetico per rallentare la ruota di scorrimento, garantendo otto rotazioni al secondo. La frenata di precisione della ruota di scorrimento viene trasmessa attraverso il treno di ingranaggi alle lancette, garantendo l'accuratezza e il caratteristico movimento di scorrimento della lancetta dei secondi.
Armonizzando tre tipi di energia - meccanica, elettrica ed elettromagnetica - il regolatore Tri-Synchro rappresenta un risultato rivoluzionario che fonde perfettamente la tradizione dell'orologeria meccanica con l'avanzata precisione della tecnologia al quarzo.

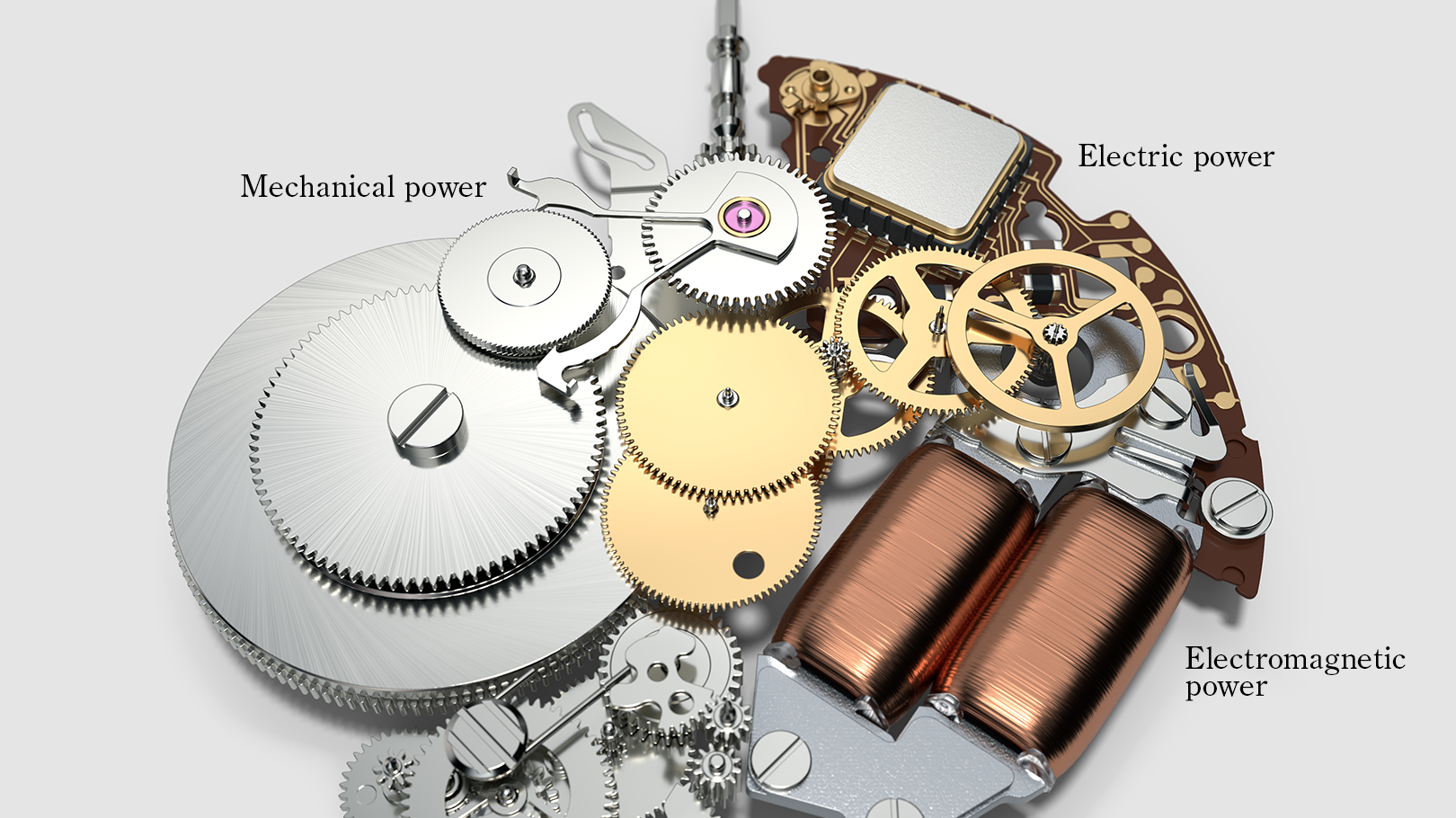

Regolatore Tri-Synchro
1. POTENZA MECCANICA
Generazione di energia elettrica dallo svolgimento della molla
Spring Drive utilizza un sistema identico a quello di una luce per bicicletta alimentata a pedali per generare energia elettrica. Un rotore collegato all'estremità del treno di ingranaggi agisce insieme a uno statore avvolto con filo metallico per generare energia. In un orologio Spring Drive, il rotore, o “ruota di scorrimento”, compie otto giri completi al secondo, generando una leggera corrente elettrica.
2. ENERGIA ELETTRICA
Trasmissione di un segnale preciso da un oscillatore al quarzo
L'energia elettrica generata dalla ruota di scorrimento viene utilizzata per attivare un oscillatore al quarzo e un circuito integrato. L'oscillatore al quarzo vibra esattamente a 32.768 Hz e questo viene trasmesso come segnale di riferimento preciso al circuito integrato.
3. ENERGIA ELETTROMAGNETICA
Applicazione del freno per controllare la velocità
Il circuito integrato confronta il segnale di riferimento proveniente dall'oscillatore al quarzo con la velocità di rotazione della ruota di scorrimento e, quando rileva che la ruota di scorrimento funziona troppo velocemente, applica in modo intermittente un freno magnetico. Questa regolazione della ruota di scorrimento viene trasmessa al treno di ingranaggi, garantendo che le lancette si muovano con precisione.
L'interazione di queste tre fonti di energia determina il movimento perfettamente fluido e preciso della lancetta dei secondi.
* Le immagini riportate in questa pagina si riferiscono al Calibro Spring Drive 9RB2. La struttura del movimento e le specifiche dei componenti possono variare a seconda del Calibro specifico.

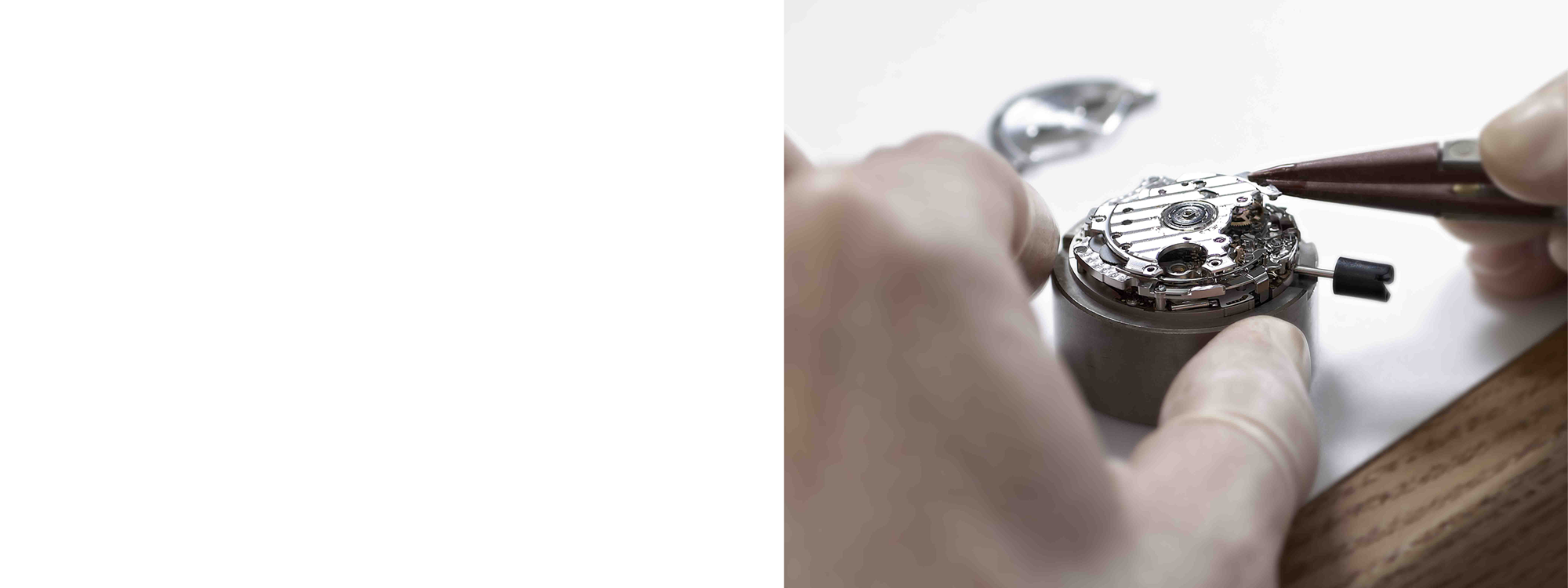

Maestria artigianale nell'assemblaggio e nella regolazione

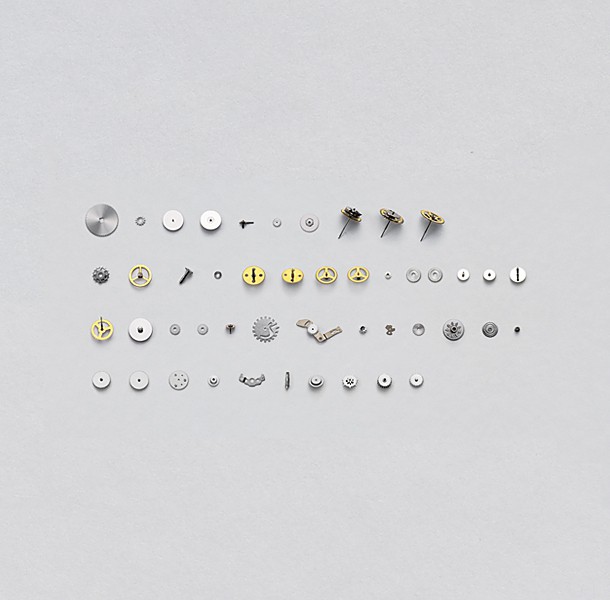

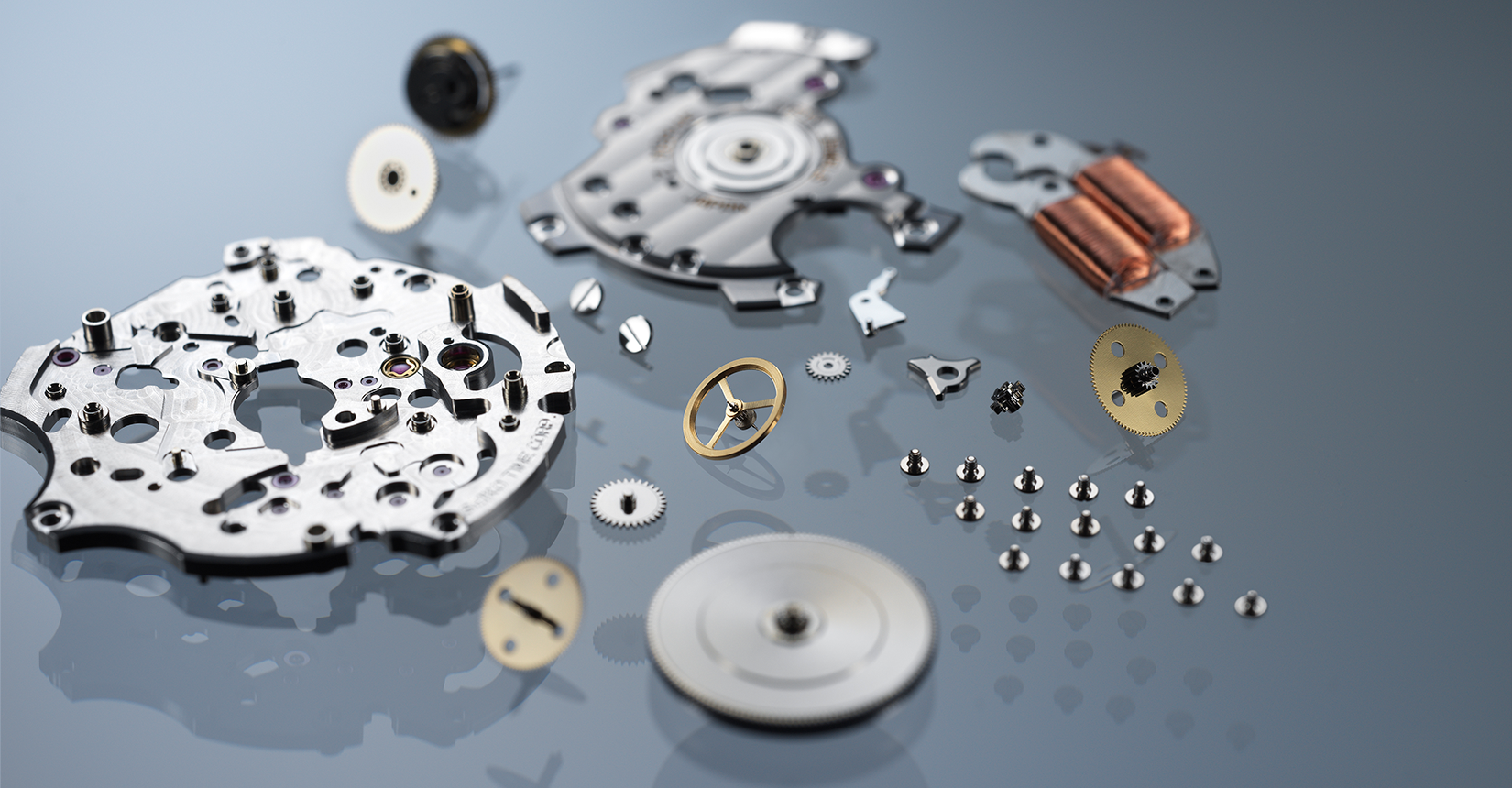

Spring Drive combina i migliori elementi degli orologi meccanici ed elettronici. Il numero di componenti supera i duecento e il processo di assemblaggio prevede l'applicazione accurata del tipo e della quantità di olio appropriati in numerose aree minuscole. Questa procedura, che influisce direttamente sulle prestazioni e sulla durata dell'orologio, richiede un alto livello di abilità e concentrazione.
I progetti di design si basano su tolleranze fino al centesimo di millimetro. Le regolazioni finali e la rifinitura dei componenti vengono completate a mano, perché nessuna macchina può eguagliare le competenze degli orologiai, la cui maestria superiore dà origine all'estrema precisione di Spring Drive.
Lancette più lunghe e spesse
Sebbene i movimenti al quarzo offrano un'elevata precisione, spesso non dispongono della forza necessaria per muovere lancette più spesse. Al contrario, i movimenti meccanici godono di una potenza maggiore, che consente di utilizzare lancette più grandi che raggiungono il bordo del quadrante, senza però eguagliare il livello di precisione dei movimenti al quarzo. Spring Drive combina la precisione di un orologio al quarzo con la potenza di un orologio meccanico, consentendo di utilizzare lancette lunghe e garantire l'elevata precisione richiesta da Grand Seiko.
Il movimento cronografico Spring Drive 9R86
Nei cronografi meccanici, la riserva di carica generalmente diminuisce quando si utilizza la funzione cronografo e la precisione di misurazione diventa incostante con la diminuzione della coppia. Dopo un'attenta analisi dei treni di ingranaggi e persino del design dei denti, il team di sviluppo del Cronografo Spring Drive ha cercato di garantire una coppia sufficiente per la generazione di energia riducendo al minimo il carico meccanico. Ciò ha portato a una riserva di carica di 72 ore anche con un carico maggiore durante il funzionamento del cronografo: un risultato rivoluzionario per un cronografo alimentato da una molla. Quello che è particolarmente notevole che è che il Cronografo Spring Drive mantiene una precisione impressionante di ±15 secondi al mese (±1 secondo al giorno) anche durante il funzionamento del cronografo.

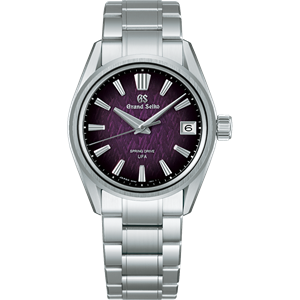

9R Spring Drive Modello
Movimento Spring Drive 9R
| Precisione | Riserva di carica | Rubini | Funzioni | |
|---|---|---|---|---|

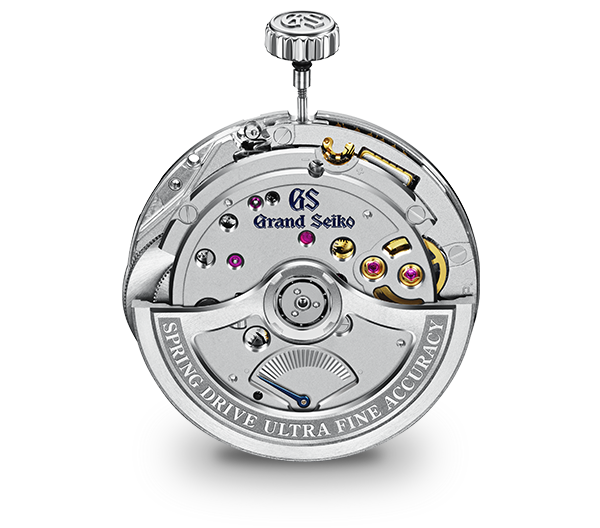

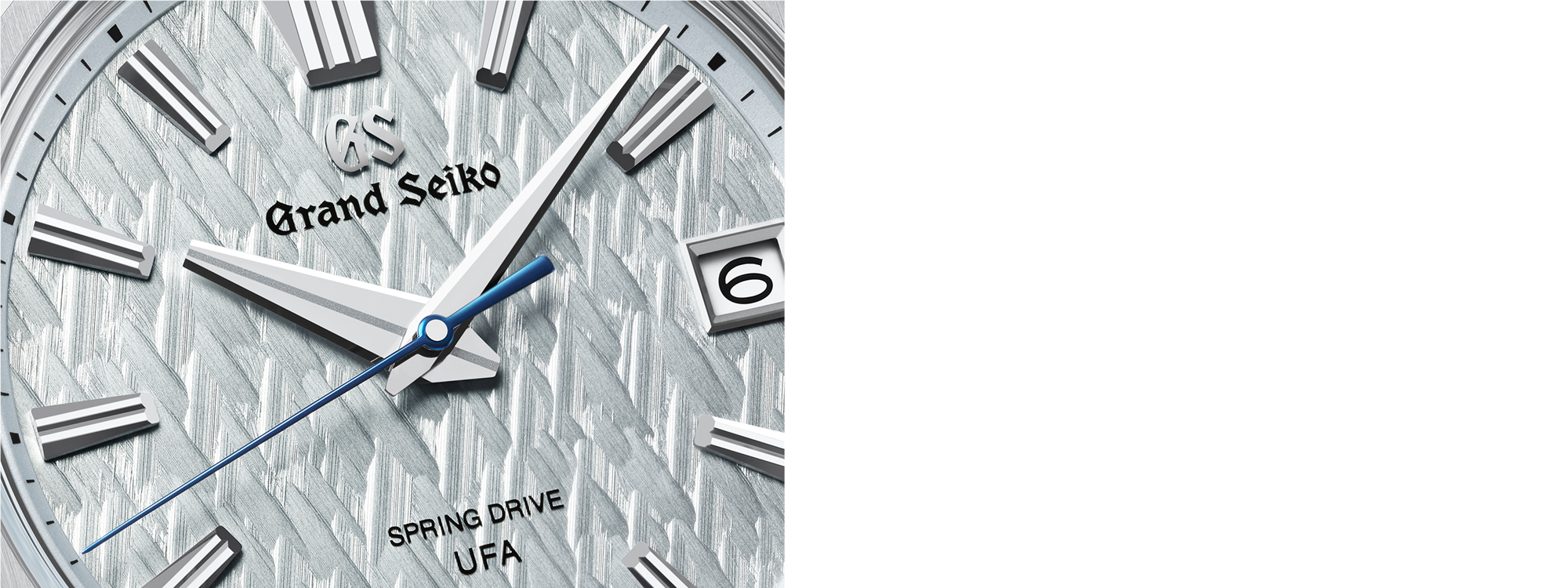

| Spring Drive U.F.A. Calibro 9RB2 (Automatico a carica manuale) |
±20 secondi all'anno (±3 secondi al mese) | Circa 72 ore (3 giorni) | 34 rubini | -Leva magica decentrata
-Ponte centrale in un unico pezzo -Indicatore di Riserva di Carica -Display con data |
| Spring Drive 5 Giorni Calibro 9RA2 (Automatico a carica manuale) |
±10 secondi al mese (±0,5 secondi al giorno) | Circa 120 ore (5 giorni) | 38 rubini | -Leva magica decentrata
-Bariletti a due dimensioni -Ponte centrale in un unico pezzo -Indicatore della riserva di carica |
| Spring Drive 5 Giorni Calibro 9RA5 (Automatico a carica manuale) |
±10 secondi al mese (±0,5 secondi al giorno) | Circa 120 ore (5 giorni) | 38 rubini | -Leva magica decentrata
-Bariletti a due dimensioni -Ponte centrale in un unico pezzo -Indicatore della riserva di carica |
| Spring Drive 8 Giorni a carica manuale Calibro 9R01 (Carica manuale) |
±10 secondi al mese (±0.5 secondi al giorno) | Circa 192 ore | 56 rubini | -Funzione di visualizzazione della riserva di carica, funzione di correzione rapida del fuso orario che regola il calendario |
| Spring Drive a carica manuale Calibro 9R02 (Carica manuale) |
±15 secondi al mese (±1 secondi al giorno) | Circa 84 ore | 39 rubini | -Sistema di Ritorno della Coppia
-Sistema a doppio bariletto -Indicatore della riserva di carica |
| Cronografo Automatico Spring Drive 3 Giorni GMT Calibro 9R96 (Automatico a carica manuale) |
±10 secondi al mese (±0.5 secondi al giorno) | Circa 72 ore | 50 rubini | -Indicatore della riserva di carica
-Funzione di doppio orario con lancetta 24 ore -Funzione di correzione rapida della differenza oraria in base al calendario -Funzione cronometro |
| Cronografo Automatico Spring Drive 3 Giorni GMT Calibro 9R86 (Automatico a carica manuale) |
±15 secondi al mese (±1 secondi al giorno) | Circa 72 ore | 50 rubini | -Funzione di visualizzazione della riserva di carica, funzione Dual time con display di 24 ore, cronometro, funzione di correzione rapida del fuso orario che regola il calendario |
| Spring Drive Automatico GMT 3 Giorni di Riserva di Carica Calibro 9R66 (Automatico a carica manuale) |
±15 secondi al mese (±1 secondi al giorno) | Circa 72 ore | 30 rubini | -Funzione di visualizzazione della riserva di carica, funzione Dual Time con visualizzazione delle 24 ore |
| Spring Drive 3 Giorni Automatico Calibro 9R65 (Automatico a carica manuale) |
±15 secondi al mese (±1 secondi al giorno) | Circa 72 ore | 30 rubini | -Indicatore della riserva di carica
-Display con data |
| Spring Drive 3-Day GMT automatico Calibro 9R16 (Automatico a carica manuale) |
±10 secondi al mese (±0,5 secondi al giorno) | Circa 72 ore | 30 rubini | -Indicatore della riserva di carica
-Funzione doppio fuso orario con lancetta delle 24 ore -Funzione di correzione rapida del fuso orario con regolazione del calendario |
| Spring Drive a carica manuale Calibro 9R31 (Carica manuale) |
±15 secondi al mese (±1 secondi al giorno) | Circa 72 ore | 30 rubini | -Sistema a doppio bariletto
-Indicatore della riserva di carica |
| Spring Drive 3 Giorni Automatico Calibro 9R15 (Automatico a carica manuale) |
±10 secondi al mese (±0.5 secondi al giorno) | Circa 72 ore | 30 rubini | -Indicatore della riserva di carica |
