Spring Drive 5 giorni

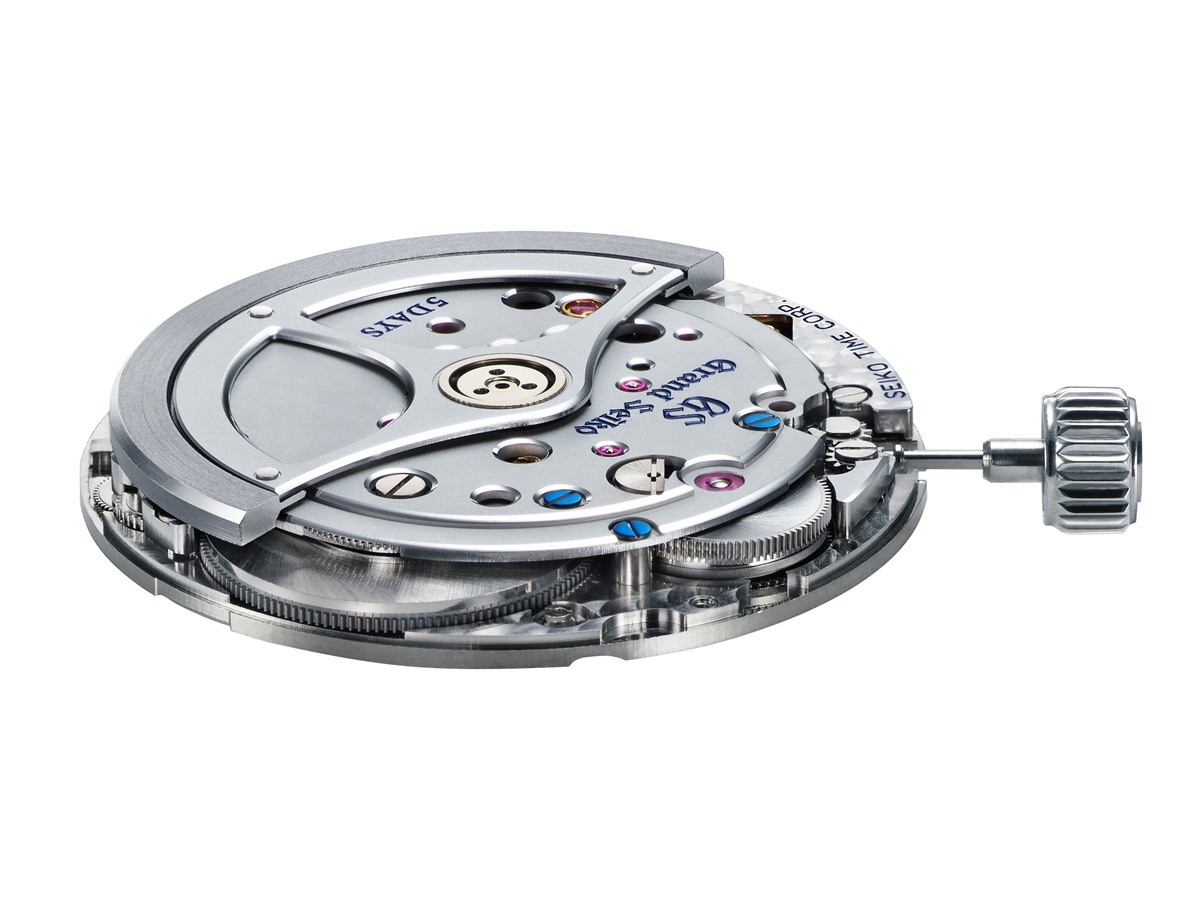

Calibro 9RA5
Nel luogo di nascita di Spring Drive, lo Shinshu Watch Studio, artigiani e artigiane dedicati assemblano meticolosamente a mano i segnatempo, pezzo per pezzo, dalla cassa, al quadrante, alle lancette, agli indici e a tutti gli altri componenti. In ogni fase del processo di creazione del movimento, dallo sviluppo e dalla progettazione alla fabbricazione, all'assemblaggio e alla regolazione, artigiani e artigiane di talento ed esperti si impegnano per raggiungere gli standard più elevati possibili e mantengono la loro completa attenzione al costante miglioramento delle loro capacità. Il Calibro 9RA5 è il movimento Spring Drive che meglio incarna queste competenze e la loro passione.
Il Calibro 9RA5 ha una precisione di ±10 secondi al mese e utilizza la Leva Magica Offset per ridurre lo spessore del movimento di 0,8 mm. Spostando la posizione della corona più indietro, il centro di gravità dell'orologio si abbassa e si ottiene una perfetta aderenza al polso. I bariletti a doppia grandezza sono di dimensioni diverse e sono disposti in modo da consentire una maggiore capacità pur conservando lo spazio. In questo modo si ottiene una riserva di carica di 120 ore. Il ponte centrale in un unico pezzo garantisce la robustezza, la durata e la resistenza agli urti del movimento. Insieme, queste tecnologie innovative definiscono il movimento Spring Drive di nuova generazione, il Calibro 9RA5.
Specifiche
| Movimento | Automatico con carica manuale |
|---|---|
| Precisione | ±10 secondi al mese (±0,5 secondi al giorno) |
| Riserva di carica | Circa 120 ore (5 giorni) |
| Rubini | 38 rubini |
| Funzioni | -Leva magica decentrata
-Bariletti a due dimensioni -Ponte centrale in un unico pezzo -Indicatore della riserva di carica |
Il Calibro 9RA5 raggiunge un'elevata precisione di ± 10 secondi al mese in gran parte grazie all'utilizzo di un circuito integrato ad alta precisione Spring Drive, un pacchetto sigillato sotto vuoto composto da un oscillatore a cristallo accuratamente selezionato e invecchiato per tre mesi e da un circuito integrato alimentato da una corrente elettrica estremamente ridotta. L'oscillazione di un oscillatore a cristallo è suscettibile alle fluttuazioni di temperatura, per cui il Calibro 9RA5 utilizza un sensore di temperatura situato all'interno del suo speciale circuito integrato in silicio su isolante (SOI-IC) per raccogliere dati sulla temperatura 540 volte al giorno, determinare l'influenza delle variazioni di temperatura all'interno del circuito integrato e compensare le variazioni nelle prestazioni dell'oscillatore. Inoltre, la collocazione dell'oscillatore a cristallo e del circuito integrato in un unico contenitore sigillato sotto vuoto elimina le differenze di temperatura tra il circuito integrato e l'oscillatore a cristallo, consentendo regolazioni della temperatura estremamente precise. L'installazione di tutti i cablaggi che collegano l'oscillatore a cristallo e il circuito integrato all'interno della confezione sigillata sottovuoto impedisce inoltre che le variazioni di umidità influenzino il movimento, oltre a proteggerlo dall'influenza dell'elettricità statica e della luce.
L'esterno del movimento ha una bellezza tipicamente giapponese ed è ispirato all'ambiente naturale dello studio in cui è stato realizzato. I gioielli riecheggiano le stelle scintillanti che brillano particolarmente nei primi giorni d'inverno sopra le montagne circostanti e la delicata texture delle superfici del movimento riflette la brina che l'inverno porta sugli alberi.
Un movimento sottile che permette all'orologio di stare comodamente appoggiato
Il calibro 9RA5 è più sottile di 0,8 mm rispetto alla serie 9R6. Lo snellimento dei componenti è iniziato con la massa oscillante e il design complessivo ha ridotto la distanza tra la base del movimento e il centro della corona da 4,2 mm a 3,4 mm. Spostando la corona il più indietro possibile, il centro di gravità dell'orologio viene spostato più in basso, ottenendo una vestibilità comoda e naturale.

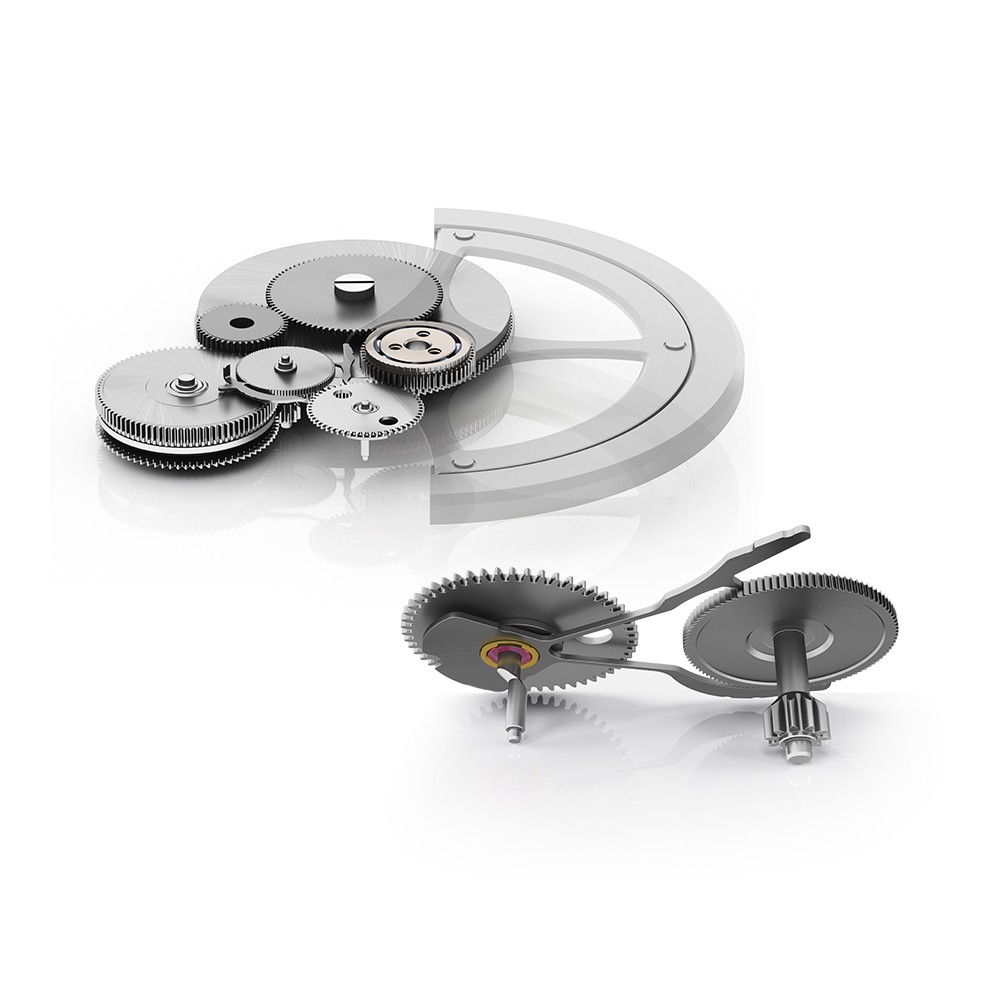

Per ottenere una maggiore efficienza di carica e un movimento più sottile, "The Offset Magic Lever"
Il calibro 9RA5 utilizza una Magic Lever con ruota a manovella di nuova concezione, spostata rispetto al centro del movimento per ottenere dimensioni più sottili. La leva magica con ruota a manovella è stata realizzata nello Shinshu Watch Studio utilizzando tecniche di taglio originali e ha permesso alla nuova struttura della leva magica di ridurre al minimo il carico della ruota a manovella. Inoltre, il riposizionamento della ruota di trasmissione ha permesso alla Leva Magica Offset di ridurre ulteriormente le dimensioni del movimento, migliorandone al contempo l'efficienza di carica.

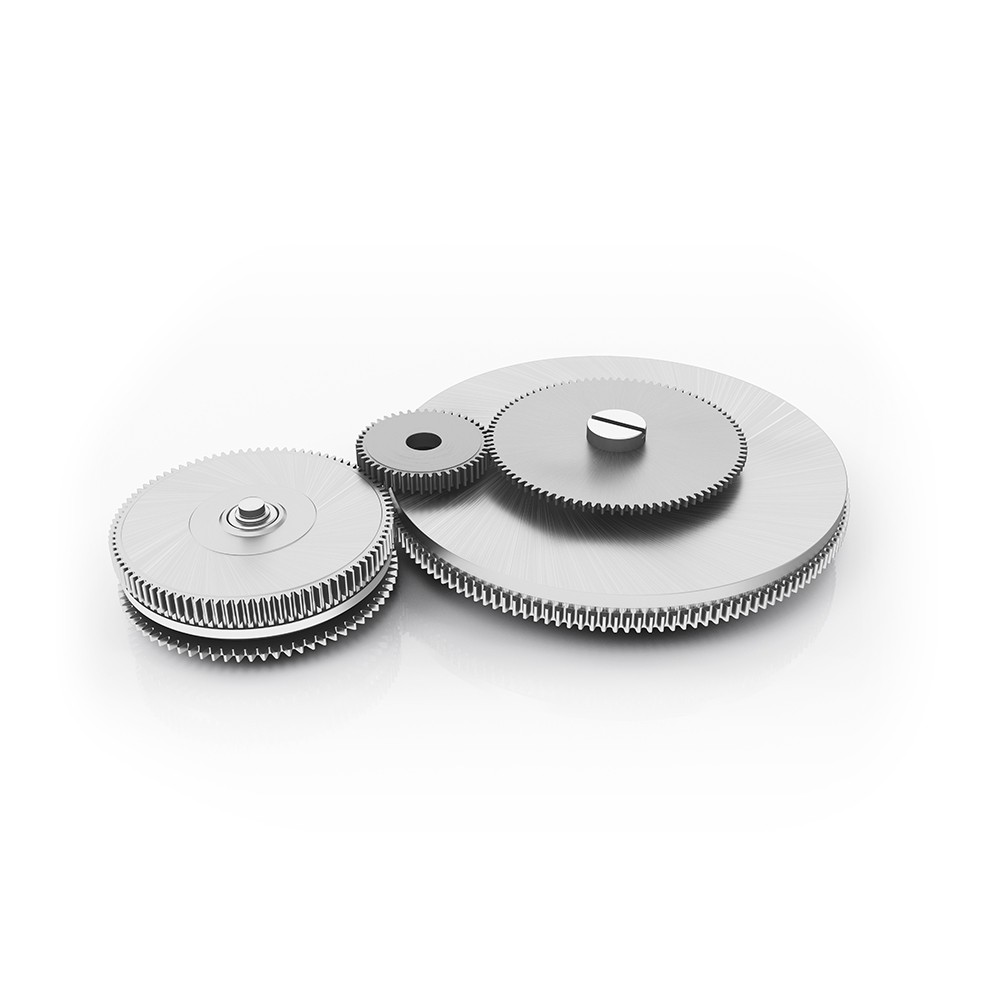

Per raggiungere la riserva di carica di 120 ore, "I bariletti a doppia dimensione"
Il Calibro 9RA5 utilizza questo meccanismo, insieme a un rapporto di trasmissione modificato, per mantenere l'elevata coppia raggiunta dal Calibro 9R6 e ottenere contemporaneamente una riserva di carica di 120 ore. L'inserimento di due bariletti della stessa dimensione avrebbe comportato uno spazio morto, quindi è stato realizzato un progetto con due bariletti di dimensioni diverse per utilizzare lo spazio limitato senza sprechi. Sebbene i bariletti presentino fluttuazioni nell'efficienza di trasmissione dell'energia cinetica in base alle loro dimensioni, sono stati apportati miglioramenti ai due bariletti del Calibro 9RA5 per garantire che trasmettessero l'energia della molla con la stessa efficienza, ottenendo così una parità di carica e di svolgimento.

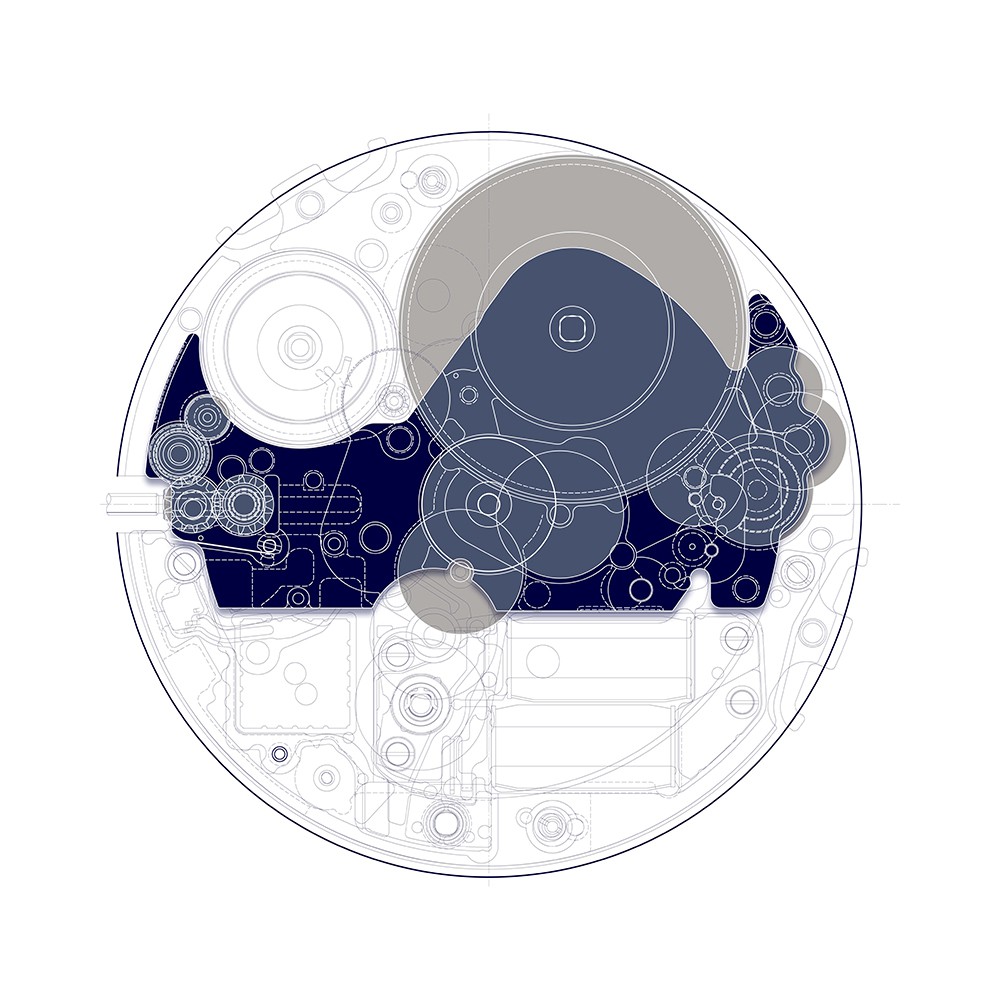

Per ottenere una durata significativamente maggiore e una migliore efficienza della trasmissione, "Il ponte centrale in un unico pezzo".
Il Calibro 9RA5 presenta un design del ponte che combina il ponte del bariletto, il ponte della ruota centrale e il rubinetto del fusto di carica, precedentemente separati, in un unico "Ponte centrale in un unico pezzo" che costituisce il pilastro centrale del movimento.
Questa struttura all'interno del Calibro 9RA5 rinforza la platina principale alle ore 3:00 e 9:00 e, consentendo di contenere la maggior parte del treno di ingranaggi all'interno della struttura, il movimento nel suo complesso gode di una forza, una durata e una resistenza agli urti notevolmente migliori. L'unione di tre componenti precedentemente separati in un unico pezzo semplifica inoltre lo stoccaggio e l'assemblaggio, oltre a contribuire notevolmente al miglioramento del rapporto di trasmissione tra gli ingranaggi.

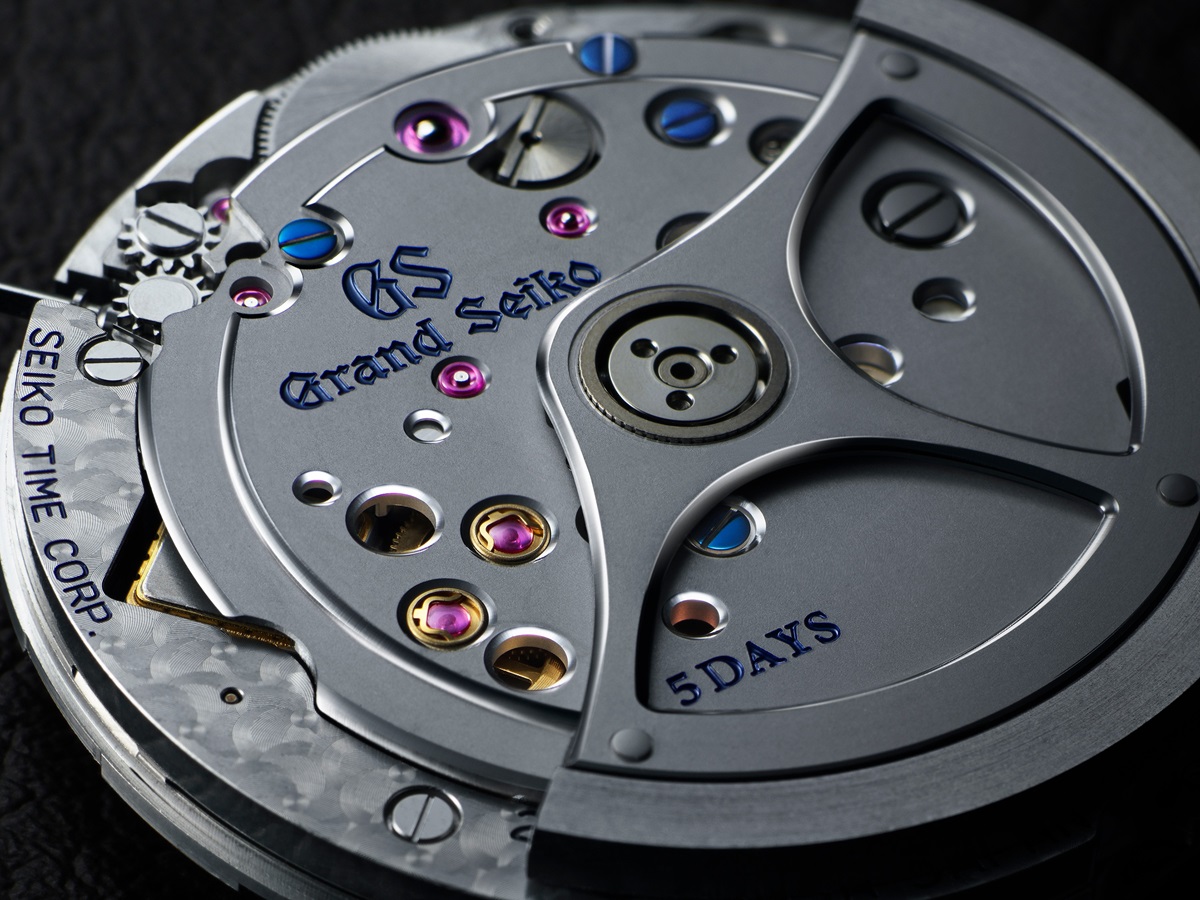

La finitura del movimento riflette la bellezza naturale dello Shinshu.
L'esterno del Caliber 9RA5 è rifinito con cura e riflette la bellezza naturale del suo luogo di nascita, la prefettura di Shinshu Nagano. Il design stesso trae ispirazione dalla leggera brina che ricopre gli alberi all'inizio dell'inverno e dal cielo stellato visibile tra i loro rami. Una caratteristica unica della brina che si forma dopo che le temperature scendono sotto lo zero è il bagliore ipnotico e totalizzante emesso dallo strato di brina a causa della sua particolare consistenza irregolare. Al suo interno si cela una bellezza misteriosa e indescrivibile. Il design del ponte del calibro 9RA5 rappresenta la brina ed è rifinito con un rivestimento sabbiato di tonalità neutra che conferisce una luminosità calma ma elegante. Le linee e i bordi dei ponti e delle viti sono rifiniti con diamanti tagliati che rappresentano le stelle scintillanti del cielo notturno. Possono emettere un bagliore intenso con la luce catturata da qualsiasi direzione, accentuando il design con una brillantezza vivida e profonda.
Cosa rende speciale Spring Drive 9R?
Spring Drive, una delle maggiori innovazioni nella storia dell'orologeria moderna, regola un movimento alimentato a molla provvisto di una tecnologia elettronica all'avanguardia che funziona senza batterie o altre fonti di energia esterna. La sua unica fonte di energia è una molla, che aziona una serie di ingranaggi. Un rotore, collegato alla fine di questi ingranaggi, genera una piccola carica elettrica che attiva un circuito elettronico e un oscillatore al quarzo. La sua precisione è senza precedenti per un orologio alimentato da una molla. Lo sviluppo del movimento Spring Drive 9R è stato possibile solo grazie al fatto che Grand Seiko è uno dei pochi produttori con esperienza sia nel campo degli orologi meccanici che di quelli elettronici.
