9F
Quarzo

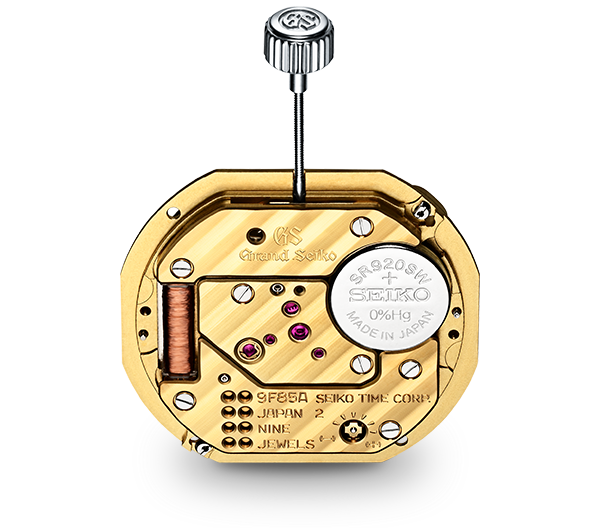

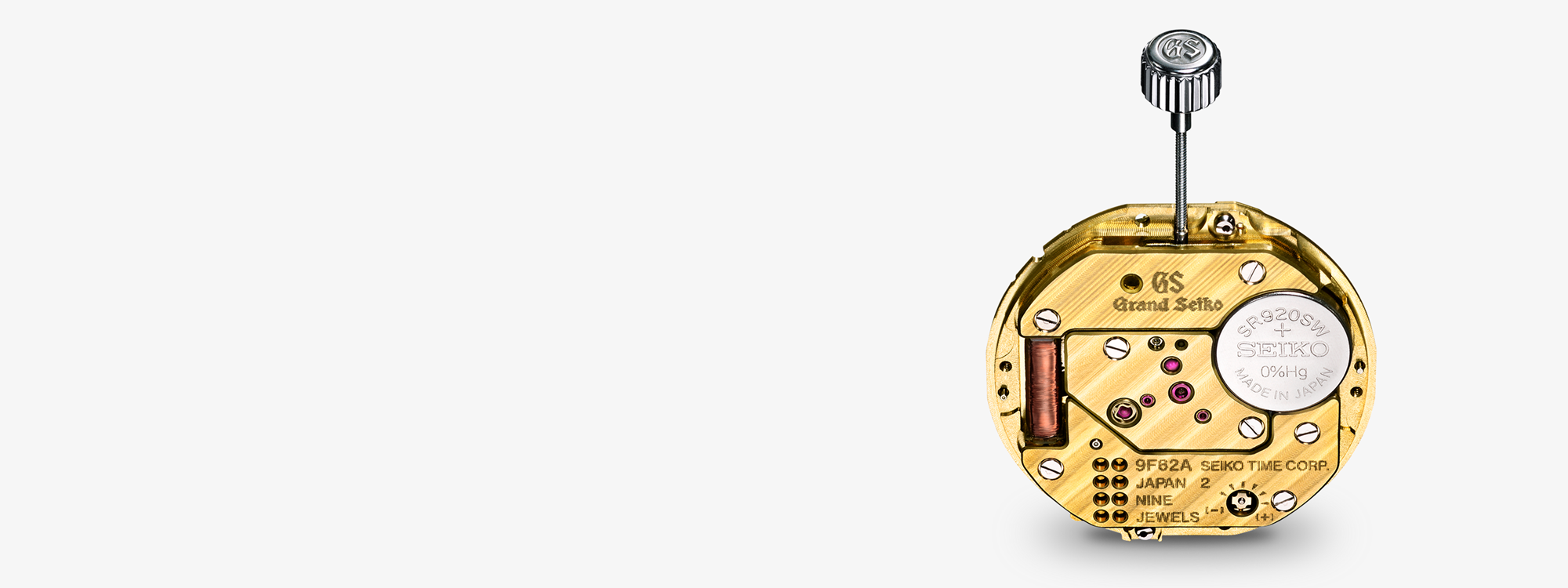

Il Calibro 9F è un movimento al quarzo esclusivo di Grand Seiko nato nel 1993. Viene prodotto e assemblato in orologi completi presso lo Shinshu Watch Studio, situato a Shiojiri, nella prefettura di Nagano.
Precisione e longevità sono l'essenza stessa dell'orologio ideale e sono sempre state al centro degli ideali di Grand Seiko. Il Calibro 9F è stato progettato per conferire queste caratteristiche all'orologio al quarzo e ha stabilito un nuovo standard per il quarzo in ogni aspetto delle sue prestazioni.
- La coppia paragonabile a quella di un movimento meccanico rende possibili le lancette lunghe e larghe di Grand Seiko.
- Il meccanismo fa muovere le lancette in modo fluido.
- Il meccanismo di cambio data istantaneo fa avanzare la data in un batter d'occhio.
- La struttura sigillata migliora la tenuta degli oli lubrificanti e impedisce alla polvere di penetrare nel movimento durante la sostituzione della batteria.
Il Calibro 9F ridefinisce l'orologio al quarzo, offrendo prestazioni più elevate e una maggiore durata. È un movimento al quarzo che merita davvero il nome Grand Seiko.
Meccanismo
Un movimento al quarzo dipende da una batteria come fonte di alimentazione. La batteria invia elettricità a un oscillatore al quarzo, che vibra esattamente 32.768 volte al secondo. Un circuito integrato (IC) rileva queste vibrazioni e invia ogni secondo un segnale orario preciso al motore passo-passo. Il motore passo-passo si attiva in base a questo segnale orario, ruotando con precisione una serie di ingranaggi e le lancette dell'orologio.
Le ampie lancette di Grand Seiko si muovono grazie al motore Twin Pulse Control

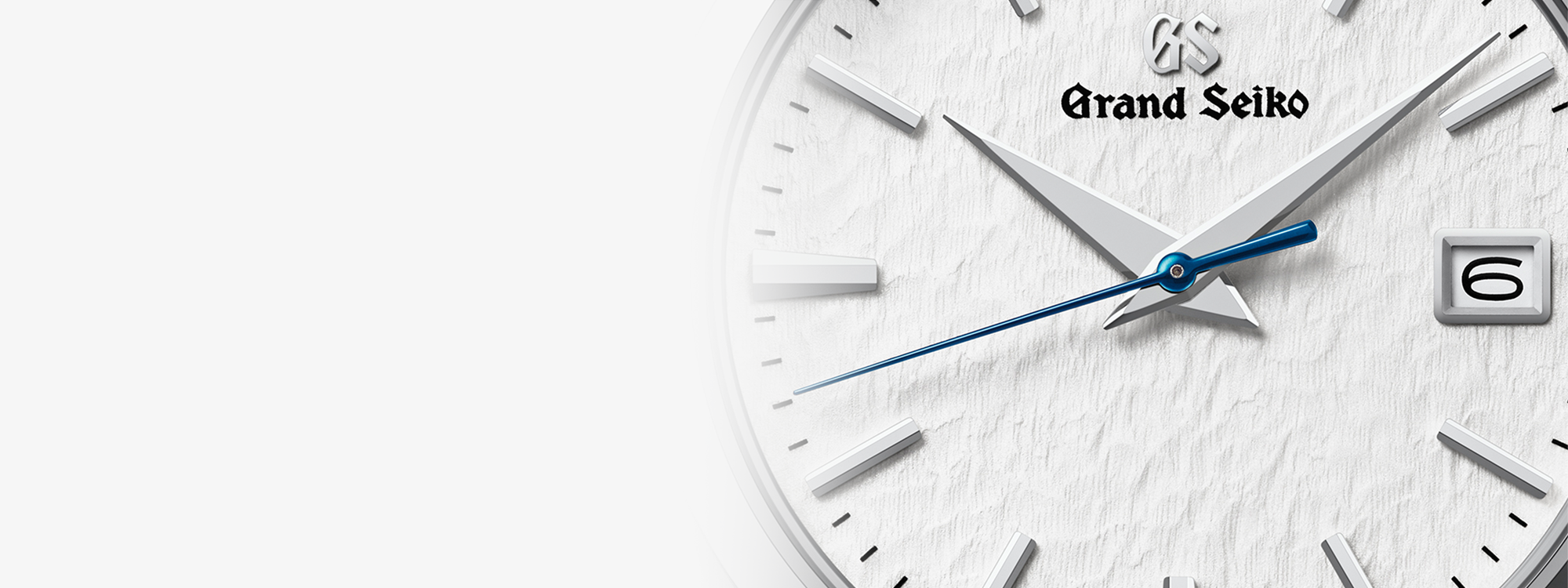

Non essendo in grado di eguagliare l'elevata coppia degli orologi meccanici, gli orologi al quarzo utilizzano generalmente lancette più leggere e sottili. I modelli al quarzo di Grand Seiko sfidano questa limitazione, avendo lancette con la stessa lunghezza e larghezza di quelle presenti su tutti gli orologi meccanici della marca. Il movimento al quarzo 9F rende possibile tutto questo grazie al motore Twin Pulse Control, un sistema in grado di far ruotare lancette più lunghe e pesanti preservando la carica della batteria.
In un normale movimento al quarzo, la lancetta dei secondi si muove in un unico passo da un secondo all'altro. Nel movimento al quarzo 9F, invece, la lancetta dei secondi compie due passi consecutivi al secondo, attivati da due segnali a impulsi successivi. Aumentando il numero di segnali a impulsi si aumenta la coppia di uscita del rotore, consentendo l'uso di lancette delle ore, dei minuti e dei secondi più pesanti. Questo processo in due fasi è impercettibile ad occhio nudo e appare come un unico passo di un secondo.
Struttura ad Assi Indipendenti per un movimento fluido delle lancette
Durante la regolazione dell'ora, può verificarsi un'interferenza involontaria tra le lancette delle ore e dei minuti e la lancetta dei secondi, causando un leggero tremolio nella lancetta dei secondi, più sottile. Poiché anche il minimo tremolio è incompatibile con gli standard di Grand Seiko, gli ingegneri hanno sviluppato una soluzione nota come Struttura ad Assi Indipendenti per evitare questo problema.
La lancetta dei secondi di un orologio compie 1.440 giri al giorno intorno al quadrante, mentre la lancetta dei minuti ne compie 24. L'ora precisa può essere visualizzata correttamente solo se non vi è alcuna interferenza tra queste parti rotanti.
Nel movimento al quarzo 9F, l'asse di ciascuna lancetta può muoversi in modo indipendente, impedendo che le lancette si sfiorino, eliminando le vibrazioni durante la regolazione dell'ora e facilitando un movimento fluido e preciso.
Movimento preciso della lancetta dei secondi grazie al meccanismo di regolazione automatica del gioco (Backlash Auto-Adjust Mechanism)
Le lancette dell'orologio sono azionate da una serie di ingranaggi, e tra i denti che collegano ogni ruota alla successiva c'è sempre un determinato gioco, o contraccolpo. Sebbene questo contraccolpo consenta agli ingranaggi di ruotare senza intoppi, è anche responsabile del leggero tremolio della lancetta dei secondi, un'imprecisione inaccettabile per i deisgner di Grand Seiko.

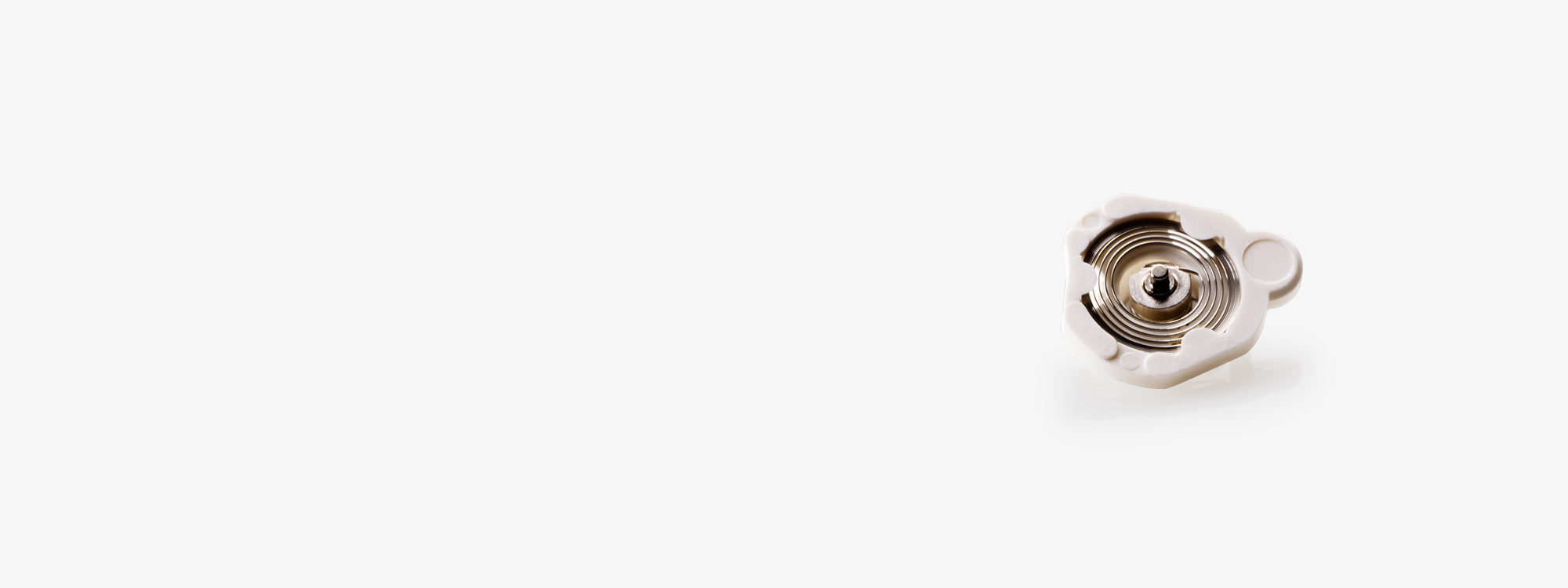

Per ovviare a questo problema, è stato sviluppato un metodo unico che consente il movimento preciso della lancetta dei secondi, noto come meccanismo di regolazione automatica del gioco. Il meccanismo sfrutta una molla a spirale, un componente fondamentale degli orologi meccanici. Utilizzando la leggera forza elastica fornita dalla molla a spirale, è possibile stabilizzare il leggero tremolio della lancetta dei secondi in modo che questa avanzi con precisione e senza oscillazioni.
Regolazione precisa dell'ora

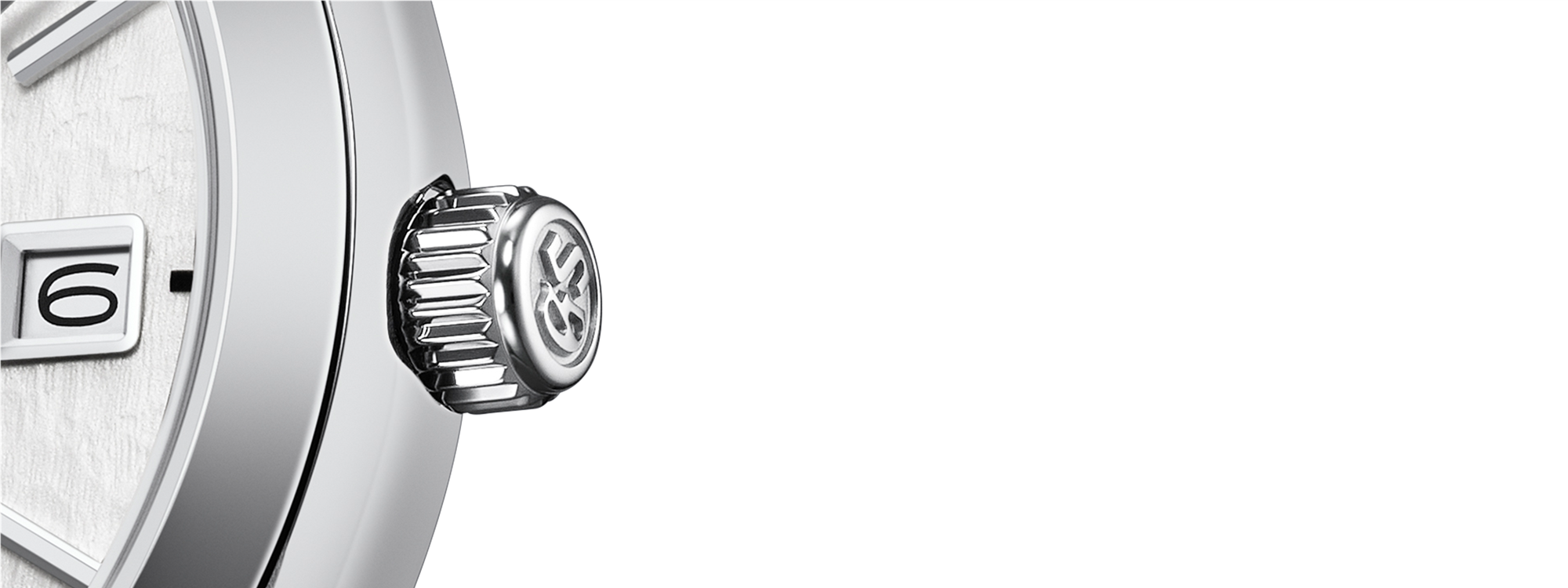

Il movimento della corona è un altro aspetto unico del movimento al quarzo 9F.
Negli orologi al quarzo standard, una rotazione completa della corona sposta la lancetta dei minuti di 60 minuti. Nel Calibro 9F, una rotazione completa della corona sposta la lancetta dei minuti di soli 20 minuti, consentendo una regolazione dell'ora più precisa.
Modifica della visualizzazione della data in un batter d'occhio

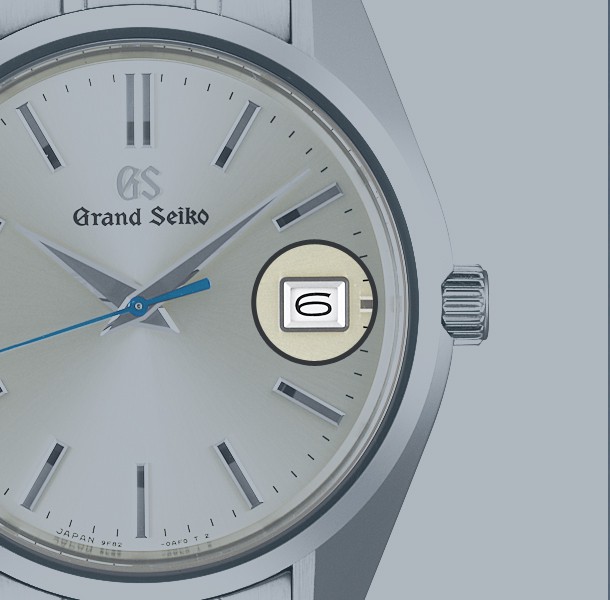

Il movimento al quarzo 9F utilizza una camma e una leva in combinazione con la ruota motrice dell'indicatore della data, come parte di una funzione nota come Meccanismo di Cambio Data Istantaneo.
Attraverso questo meccanismo, la ruota motrice dell'indicatore della data crea tensione nella molla della leva mentre ruota, rilasciando infine l'energia immagazzinata quando raggiunge la posizione della camma e facendo avanzare la ruota del calendario in un batter d'occhio.
Il compito di allineare il meccanismo di cambio data istantaneo in modo che avvenga precisamente a mezzanotte spetta agli abili artigiani di Grand Seiko, che regolano meticolosamente il meccanismo a mano. Per garantire che non si verifichino situazioni in cui il cambio avvenga prematuramente, il meccanismo è impostato per attivarsi entro cinque minuti dalla mezzanotte.
Commutazione della regolazione per aggiustamenti di precisione durante l’assistenza post-vendita
Mentre gli orologi meccanici possiedono un meccanismo per la messa a punto della precisione, tali regolazioni sono impossibili nella maggior parte degli orologi al quarzo.

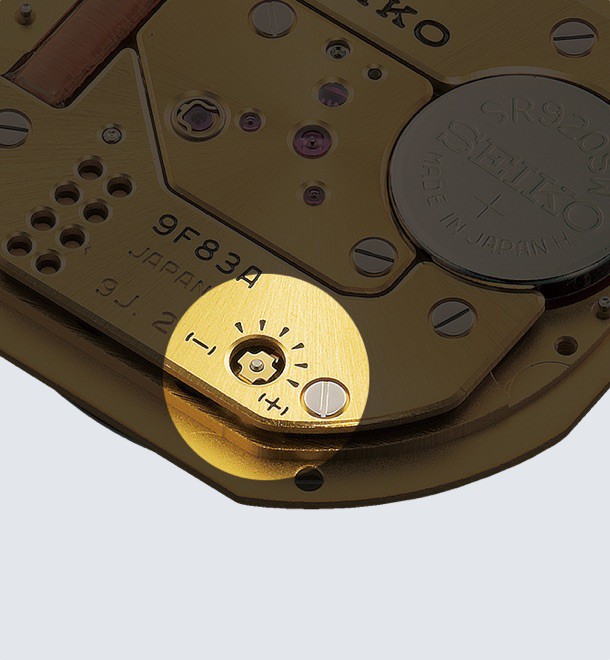

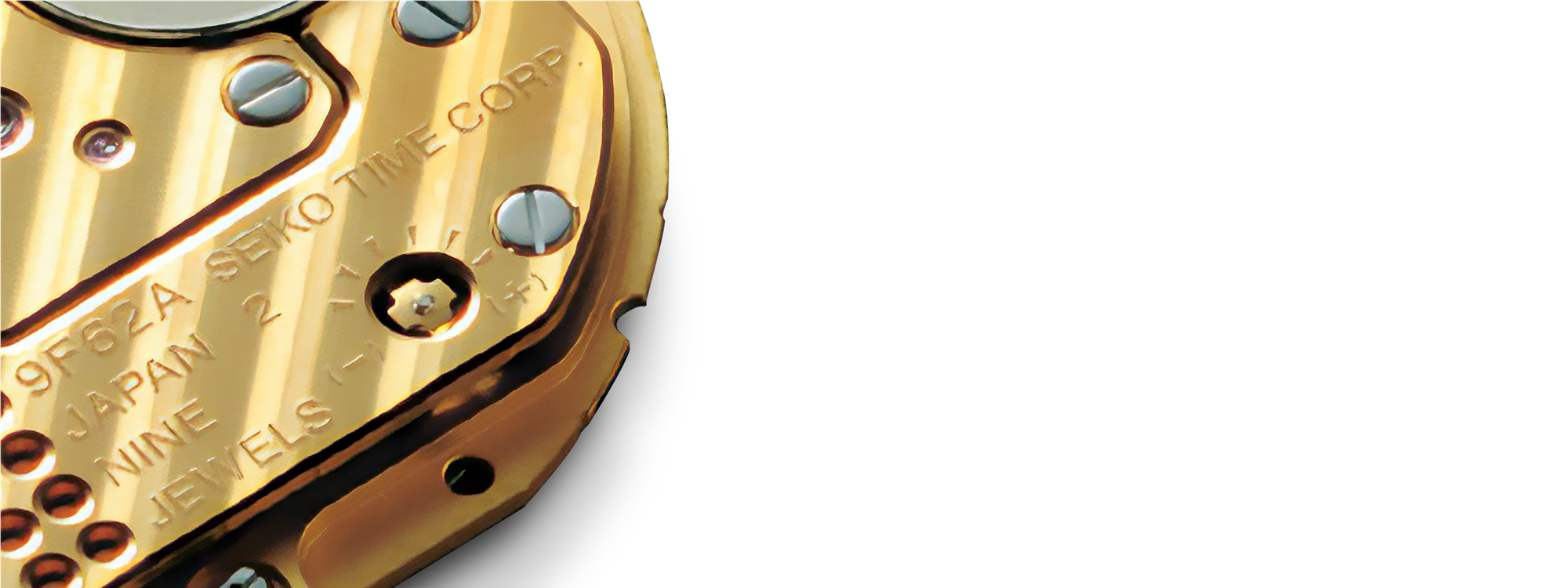

Il movimento al quarzo 9F, tuttavia, è dotato di un interruttore di regolazione che rende possibile tale controllo di precisione. Se, a causa delle condizioni ambientali o di altri fattori, un orologio con Calibro 9F dovesse diventare troppo veloce o troppo lento, l'interruttore può essere utilizzato per correggere tali divergenze durante il servizio post-vendita. I proprietari possono godere dell'alta precisione del loro orologio per molti anni, anche se indossato a temperature insolitamente alte o basse o in altre condizioni. Data l'elevata precisione del movimento al quarzo 9F, ±10 secondi all'anno, la maggior parte delle persone non avrà mai bisogno di sapere che questa funzione di regolazione esiste.
Una struttura protettiva e una struttura portante unica nel suo genere
Grand Seiko ha sviluppato una struttura protettiva che impedisce alla polvere di penetrare nel treno di ingranaggi del movimento durante la sostituzione della batteria. Ciò riduce al minimo il rischio di danni quando si apre la cassa per sostituire la batteria, operazione necessaria per tutti i movimenti al quarzo. Inoltre, un'esclusiva struttura di assemblaggio dei cuscinetti assicura che il rotore, il cuore del movimento al quarzo, sia racchiuso in un ambiente altamente ermetico, in modo che la riserva di olio lubrificante per il perno del motore passo-passo sia isolata dall'aria, prolungando la durata dell'olio.
Per ottenere una maggiore precisione
Il processo di invecchiamento di 3 mesi per gli oscillatori al quarzo

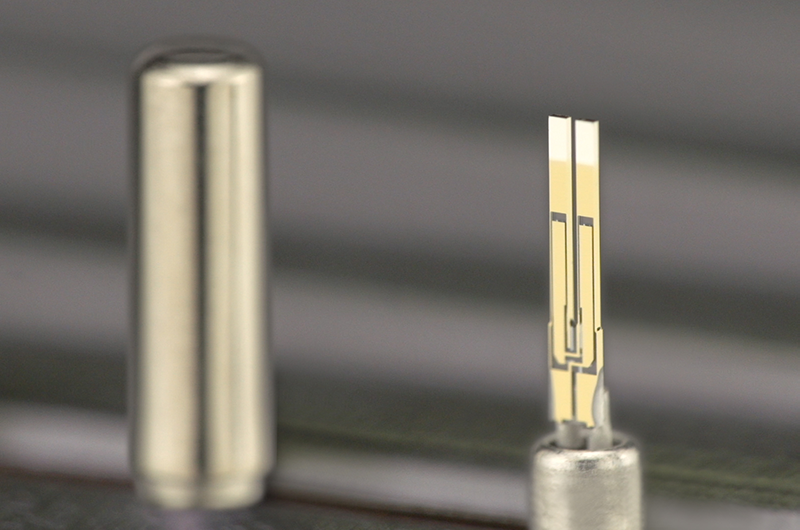

La precisione di un orologio al quarzo dipende dalla capacità dell'oscillatore al quarzo di mantenere una frequenza precisa di 32.768 oscillazioni al secondo.
Nonostante la regolarità complessiva di questa oscillazione, ogni oscillatore al quarzo ha caratteristiche prestazionali diverse e alcuni non sono in grado di mantenere prestazioni stabili durante un uso prolungato e in presenza di cambiamenti nell'ambiente. Altri oscillatori possono funzionare con elevata precisione all'inizio, ma subire cambiamenti nella loro oscillazione nel corso degli anni, con conseguente imprecisione.
Come parte del processo, gli oscillatori al quarzo prodotti internamente vengono prima “invecchiati” per tre mesi, durante i quali vengono sottoposti a determinate tensioni elettriche in modo che le loro caratteristiche si stabilizzino. Solo allora vengono testati e selezionati, e solo gli oscillatori al quarzo che soddisfano standard rigorosi vengono utilizzati nel movimento al quarzo 9F.
Monitoraggio della temperatura 540 volte al giorno
Gli oscillatori al quarzo sono sensibili alle variazioni di temperatura.
La frequenza di 32.768 oscillazioni al secondo cambia al variare della temperatura ambiente.
Per risolvere questo problema, le informazioni sulle caratteristiche individuali di un oscillatore vengono memorizzate in anticipo nel circuito integrato. Abbinando ogni oscillatore al proprio circuito integrato impostato individualmente in questo modo, i movimenti 9F funzionano perfettamente.
La temperatura all'interno dell'orologio viene misurata 540 volte al giorno. I dati relativi alla temperatura vengono trasferiti al circuito integrato, che li elabora e compensa qualsiasi deviazione che potrebbe compromettere l'elevata precisione.
Un movimento al quarzo realizzato a mano
Mentre la maggior parte dei movimenti al quarzo nel mondo sono prodotti di assemblaggio automatico, il Calibro 9F di Grand Seiko è assemblato interamente a mano. Due esperti artigiani uniscono i loro talenti individuali per garantire l'elevato standard qualitativo di ogni movimento Grand Seiko 9F: uno assembla l'indicatore della data e l'altro il resto del movimento.
Una volta assemblato il movimento, vengono fissati il quadrante, gli indici e le lancette, e l'intero movimento viene inserito nella cassa. Il fissaggio delle lancette dell'orologio è forse una delle procedure più delicate e precise, che richiede la massima abilità di un artigiano esperto.
Le lancette delle ore e dei minuti sono disposte parallelamente in uno spazio di soli 2 mm e fissate in posizione con l'asse del movimento mediante forza di attrito. Solo un esperto di regolazione può garantire che tutte le lancette, distanziate di soli 0,2 mm, funzionino senza intoppi e senza urtare l'una contro l'altra durante la rotazione.
Per garantire che durante l'assemblaggio non si verifichino graffi o imperfezioni sulle lancette, gli artigiani Grand Seiko lucidano le punte delle loro pinze più volte al giorno. Questo è solo un esempio della meticolosa attenzione ai dettagli che caratterizza la creazione di ogni orologio con Calibro 9F. Sono proprio questa maestria e questa abilità a garantire la qualità, le prestazioni e la bellezza degli orologi al quarzo di Grand Seiko.
9F Quarzo Modello
Movimento al Quarzo 9F
| Precisione | Durata della batteria | Funzioni | |
|---|---|---|---|
| Un Modello con Calendario con Funzione GMT Calibro 9F86 |
±10 secondi all'anno | Circa 3 anni | - |
| Un modello dotato di indicazione della data Calibro 9F85 |
±10 secondi all'anno | Circa 3 anni | -Meccanismo di cambio data istantaneo
-Funzione di correzione rapida della differenza di orario in base al calendario |
| Un Calibro sottile con Datario Calibro 9F62 |
±10 secondi all'anno | Circa 3 anni | -Meccanismo di cambio data istantaneo |
| Un movimento sottile a tre lancette Calibro 9F51 |
±10 secondi all'anno | Circa 3 anni | - |
