Kapitel 4
Eine neue Generation von Spring Drive Movements Born of Japanese Aesthetic Sensibilities
Das Streben nach Präzision, Langlebigkeit und Schlankheit

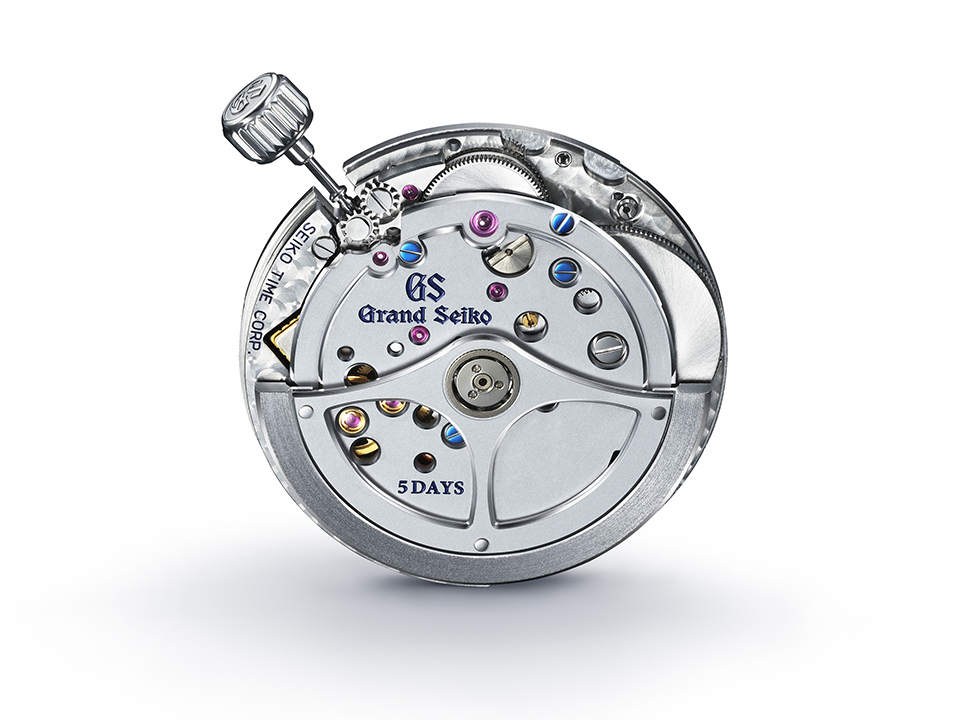

Das Kaliber 9RA5 wurde 2020 anlässlich des 60-jährigen Jubiläums von Grand Seiko eingeführt. Ein Jahr später folgte das Kaliber 9RA2, bei dem die Gangreserveanzeige auf den Gehäuseboden verlegt wurde. Bei einer Ganggenauigkeit von ±10 Sekunden pro Monat konnte durch die Verwendung von zwei unterschiedlich großen Federhäusern der begrenzte Platz im Inneren des Uhrwerks für eine Gangreserve von rund 120 Stunden genutzt werden. Diese Uhrwerke sind das Ergebnis japanischer Handwerkskunst und ästhetischer Sensibilität. Sie vereinen überragende Robustheit, Langlebigkeit und Stoßfestigkeit mit einem sorgfältig verarbeiteten Äußeren, das von der reichen Natur der japanischen Shinshu-Region inspiriert ist, der Heimat des Shinshu Watch Studio.
Die vakuumversiegelte Verpackung ermöglicht eine höhere Energieeffizienz
Die anspruchsvollste Aufgabe für die Entwickler war die Fertigstellung des hochpräzisen Spring Drive Package IC, mit dessen Hilfe sie eine Genauigkeit von 10 Sekunden pro Monat erreichen konnten. Der Kristalloszillator soll genau 32.768 Mal pro Sekunde schwingen, aber durch Temperaturschwankungen kann diese Frequenz leicht variieren. Um diesen Schwankungen entgegenzuwirken, misst ein Sensor 540 Mal pro Tag die Innentemperatur, um die Auswirkungen auf die Leistung zu messen. Während bei einer konventionellen Konfiguration IC und Quarzoszillator getrennt montiert werden, erreichen Caliber 9RA5 und Caliber 9RA2 eine bessere Genauigkeitskontrolle, indem sie in einem einzigen Gehäuse vakuumversiegelt sind. Nach dem Versiegeln der Verpackung wird der Quarzoszillator drei Monate lang "gealtert". Außerdem wurde das interne Design des IC - ein SOI-IC (Silizium-auf-Isolator-integrierter Schaltkreis), der nur minimalen Strom zum Betrieb benötigt - im Hinblick auf eine bessere Energieeffizienz verbessert.
Durch die Verlegung aller Kabel, die den Quarzoszillator mit dem IC verbinden, in der vakuumversiegelten Verpackung wird verhindert, dass sich Feuchtigkeitsschwankungen auf das Uhrwerk auswirken, und das Uhrwerk wird vor statischer Elektrizität und Licht geschützt. Durch den Einbau der Temperaturkompensationsfunktion verbrauchte der IC jedoch mehr Energie. Um dies auszugleichen, wurde die Triebfeder verbessert und das Räderwerk für eine effizientere Übertragung neu konstruiert. Das Ergebnis war eine Gangreserve von etwa 5 Tagen.
Schlanker und kompakter als je zuvor
Die Einführung eines versetzten Magic Lever, bei dem der Magic Lever mit dem Kurbelrad von der Mitte des Uhrwerks entfernt ist, trug zur Verringerung des Volumens bei, ebenso wie die Verkleinerung von Komponenten wie dem Federhaus, das die Feder enthält, und der Schwungmasse. Das Ergebnis ist ein Uhrwerk, das 0,8 mm schlanker ist als die Vorgängerserie 9R6. Die geringfügige Verschlechterung der Wickeleffizienz, die durch die Entfernung des Magic Lever vom Transmissionsrad verursacht wurde, wurde durch die Entwicklung eines neuen Kurbelrades, das den Magic Lever antreibt, behoben. Der Schwerpunkt wurde gesenkt, indem der Abstand zwischen dem Boden des Uhrwerks und der Mitte der Krone verringert und die Krone so weit wie möglich zum Gehäuseboden hin positioniert wurde. Um die Robustheit weiter zu erhöhen, wurden drei einzelne Komponenten - die Federhausbrücke, die Zentralradbrücke und der Aufzugsspindelkloben - zu einer einzigen einteiligen Zentralbrücke kombiniert, die die zentrale Stützstruktur des Uhrwerks bildet. Diese Integration führte auch zu einer verbesserten Übertragungseffizienz und der Möglichkeit, mehr Teile gleichzeitig zu setzen. Darüber hinaus verstärkt sie die Hauptplatte in der 3- und 9-Uhr-Position, indem sie den größten Teil des Räderwerks in der Struktur aufnimmt.

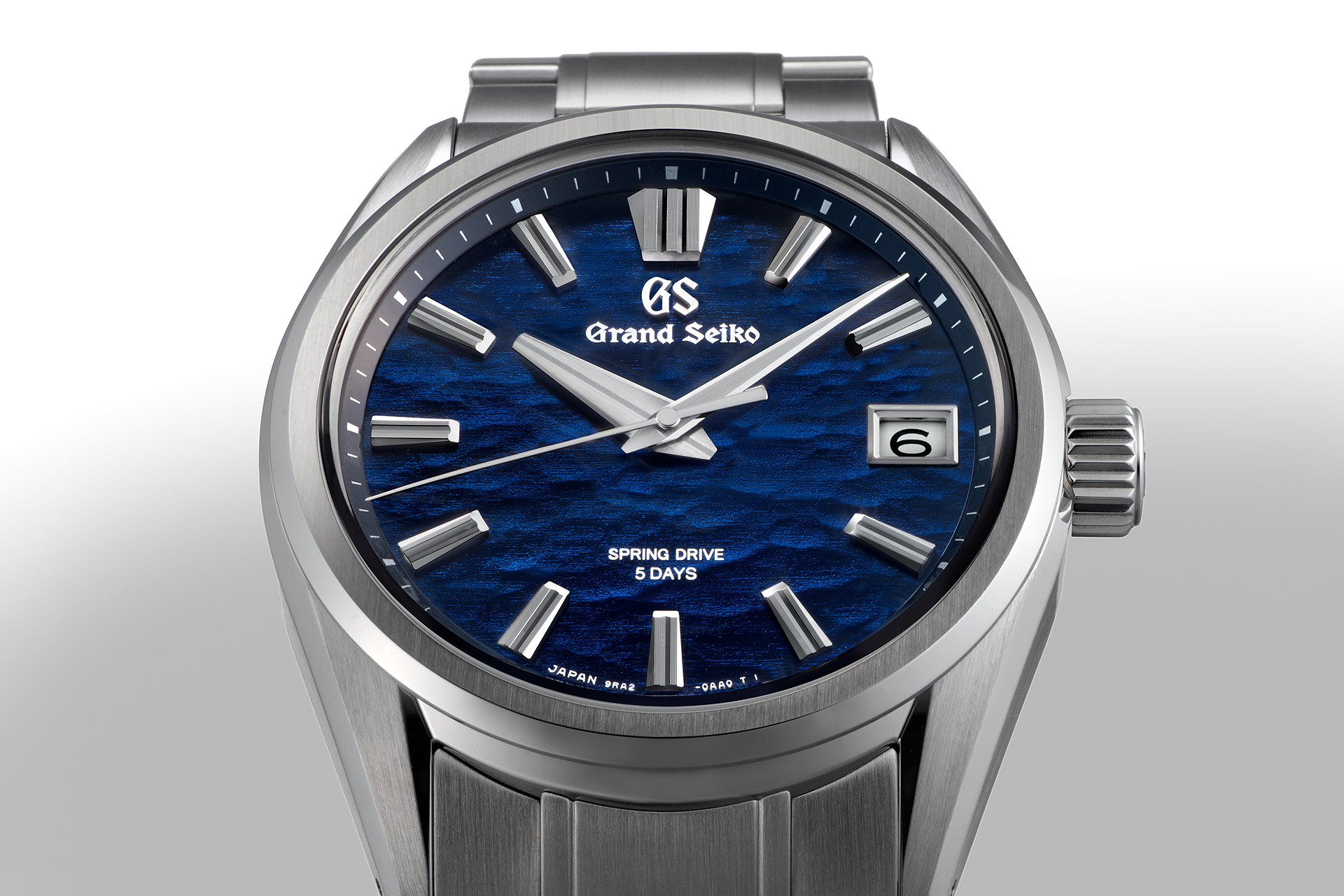

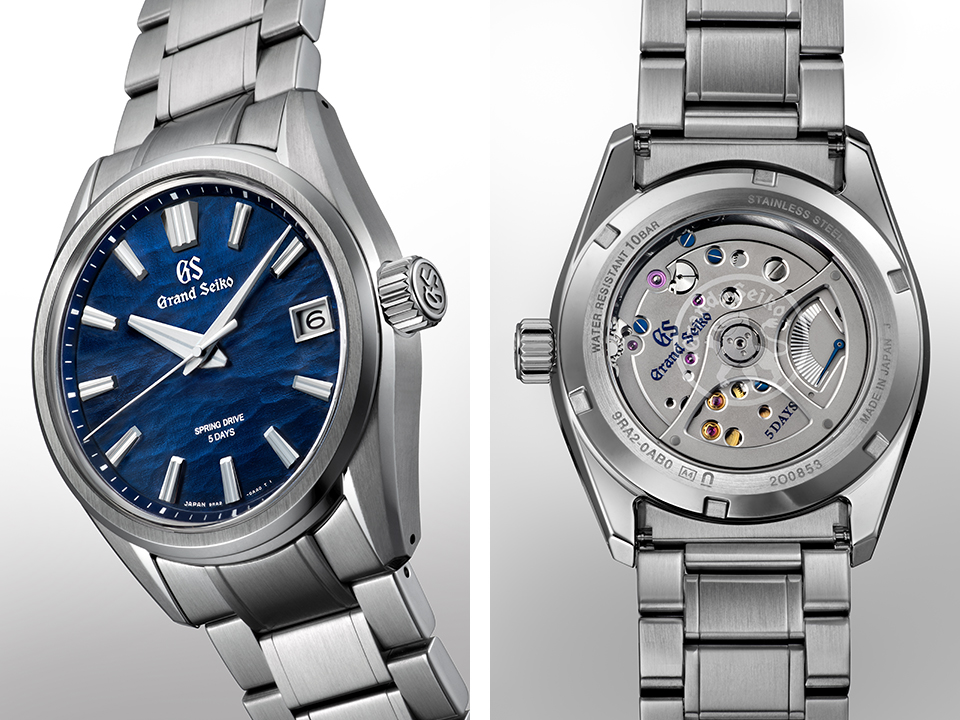

Kollektion Evolution 9 SLGA021

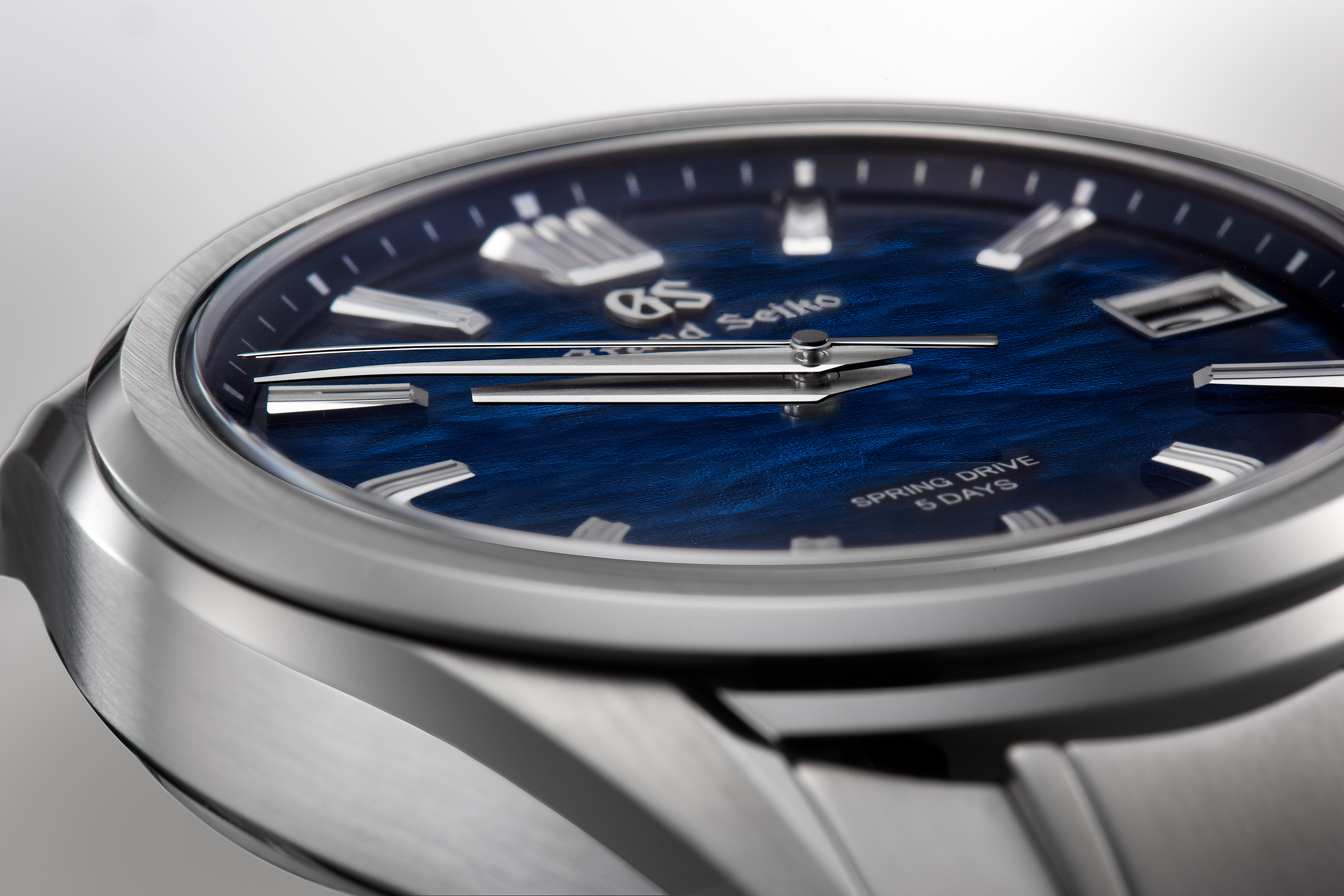

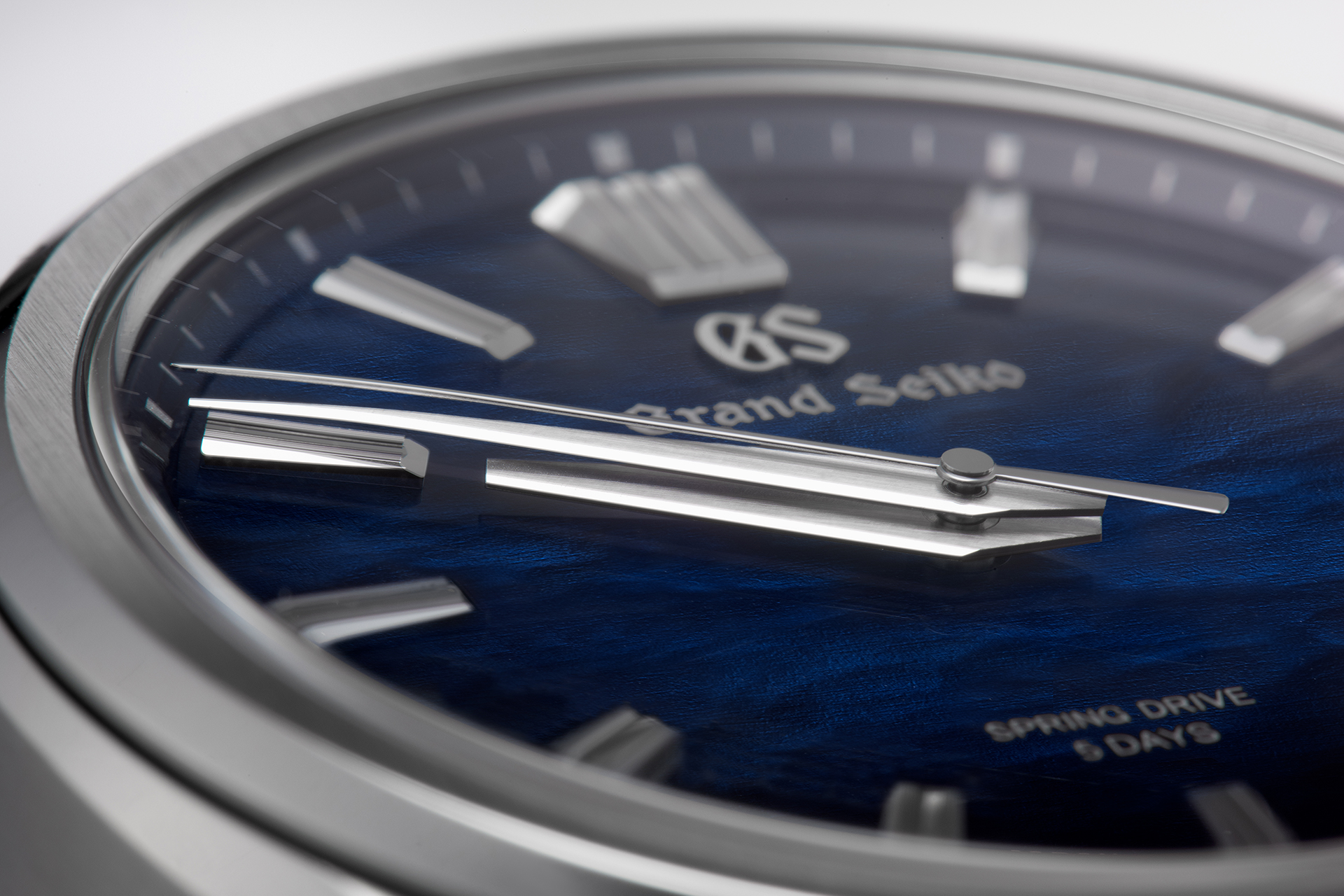

Der von dem Kaliber 9RA2 Spring Drive 5 Days angetriebene Zeitmesser ist vom Suwa-See inspiriert, der von der Brise vor der Morgendämmerung aufgewühlt wird. Südöstlich des Shinshu Watch Studio, in dem die Spring Drive Uhren hergestellt werden, befindet sich das sanfte Plätschern des Lake Suwa, der Grand Seiko immer wieder inspiriert. Das Zifferblatt erinnert an die Wasseroberfläche dieses Gewässers, und wenn man es anschaut, sieht man die sanften Wellen auf dem windgepeitschten See in der Stille der Morgendämmerung tanzen. Und wie ein sanfter Wind auf einem ansonsten ruhigen Gewässer zeigt sich die dunkelblaue Farbe je nach Lichteinfall in einem anderen Winkel. Wie fließendes Wasser bewegt sich der Sekundenzeiger dank des Spring Drive Uhrwerks unter dem Zifferblatt mit dem ruhigen, natürlichen Rhythmus der Zeit selbst.
Das starke, schlanke und hochpräzise Kaliber 9RA5 ist nur eine Episode in der fortlaufenden Geschichte: die Entwicklung von Spring Drive als ultimative Verschmelzung von Japans weltweit führenden mechanischen und Quarz-Uhrentechnologien.
