9S Mecánico

El concepto de Grand Seiko nació del deseo de construir el mejor reloj del mundo, y la colección continúa impulsando mejoras de precisión en los relojes mecánicos, hasta donde los límites de la tecnología relojera permite llegar.

Como una verdadera manufactura, Grand Seiko combina la última tecnología con la pura artesanía para así elevar el arte de la relojería a su cumbre.

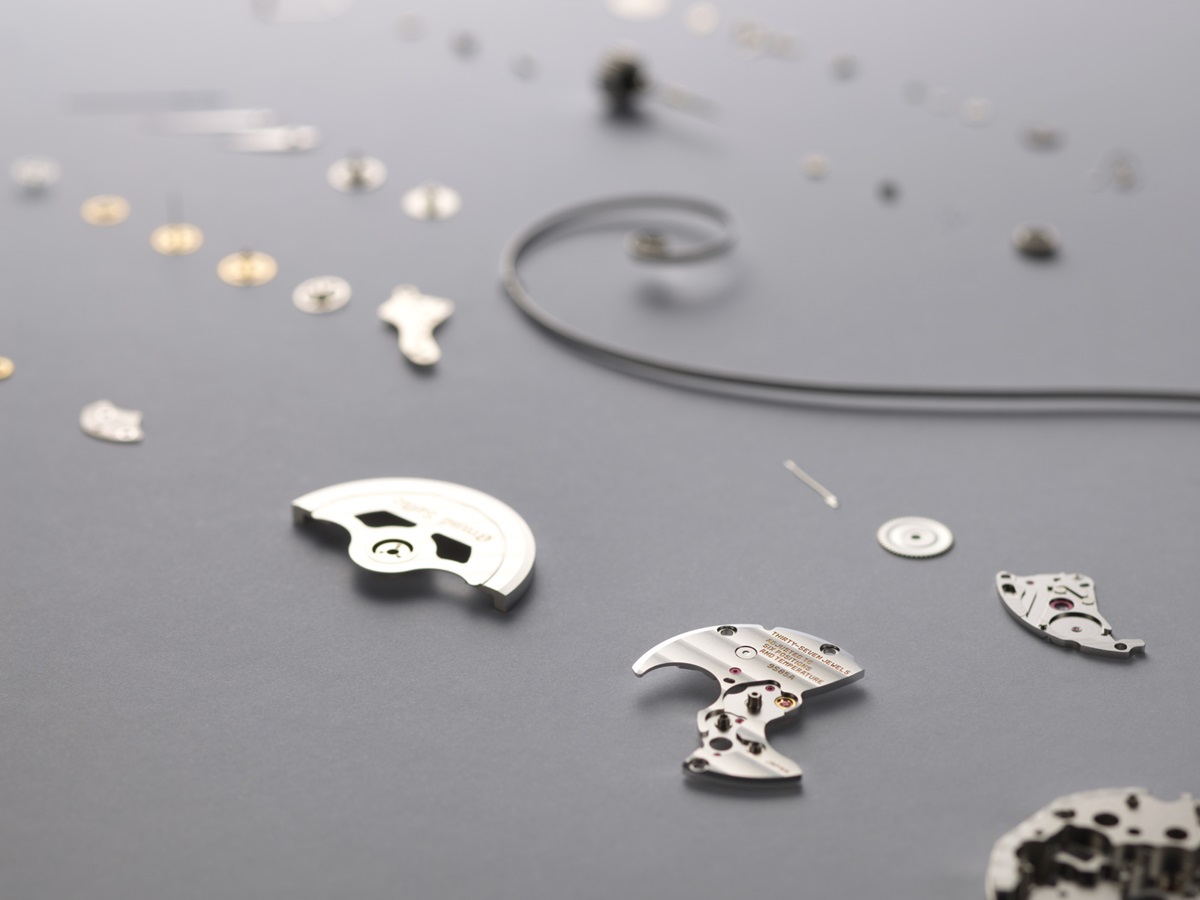

Con entre 200 y 300 piezas individuales, los relojes mecánicos deben exhibir una consistencia casi perfecta de funcionalidad en el detalle para asegurar la precisión del movimiento. Seiko emplea la tecnología de Sistemas Micro Electro Mecánicos (MEMS) en la fabricación de sus escapes, llevando así la precisión mecánica de sus componentes a la vanguardia de la tecnología.
Sin embargo, sólo los componentes no pueden constituir todo el nivel de precisión por el que Grand Seiko es reconocido.

Los relojes de Grand Seiko están ensamblados por artesanos que han cultivado su arte hasta tal punto que pueden ajustar componentes a mano con tolerancias de una centésima de milímetro. Esta artesanía extremadamente detallada es lo que ha hecho posible el cronometraje tan preciso del movimiento mecánico 9S.

MECANISMO

Los relojes mecánicos utilizan un escape, un dispositivo autónomo que extrae su poder de la fuerza motriz de un muelle real y utiliza la misma potencia para regular la velocidad a la que se desenrolla el muelle. Es
un sistema que ha permanecido en gran parte sin cambios, desde que empezaron a usar el movimiento de las agujas para contar el tiempo.

Como parte del mecanismo, un muelle principal enrollado ejerce fuerza para girar engranajes a una velocidad establecida cuando se desenrolla. La precisión del sistema como un todo está dictada por esta velocidad y el mecanismo de escape, que comprende el equilibrio, el áncora y la
rueda de escape.

El áncora establece el paso de la rueda de escape giratoria y, por sí mismo, funciona de acuerdo con el balance oscilante.

La balanza gira hacia adelante y hacia atrás como un péndulo, asegurando que el muelle se desenrolla a una velocidad uniforme y durante un período prolongado de tiempo. Al hacerlo, la balanza efectúa la rotación constante de las manecillas de la hora, minutos y segundos.

ARTESANÍA

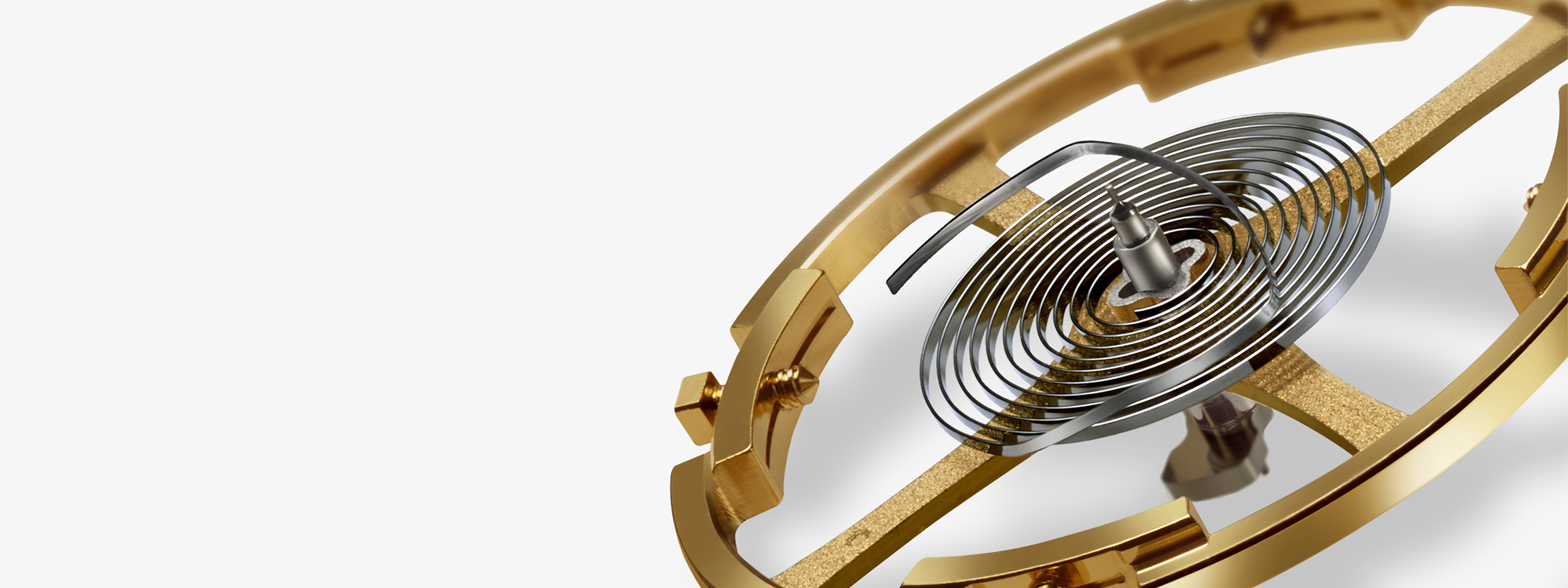

Ajustando la espiral - la clave para un cronometraje preciso

La espiral es el componente central del corazón de un reloj mecánico, la cual controla su precisión.

Las espirales son como criaturas vivientes, con una individualidad propia. Nuestros artesanos pueden identificar y trabajar con esta variación, insertando pinzas en los espacios dentro de la bobina para
hacer ajustes a mano con una precisión de una centésima de milímetro.

Las hermosas ondulaciones de las vibraciones de una espiral correctamente ajustado dibujan una sonrisa en la cara de cualquier
artesano. Ver la espiral cobrando vida es presenciar el nacimiento de un reloj mecánico y el trabajo del relojero trasciende la fabricación para convertirse en una obra de arte.

ARTESANÍA

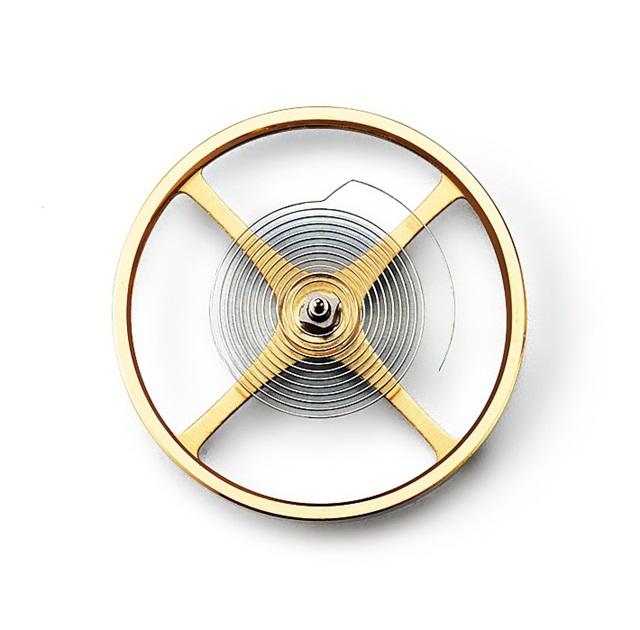

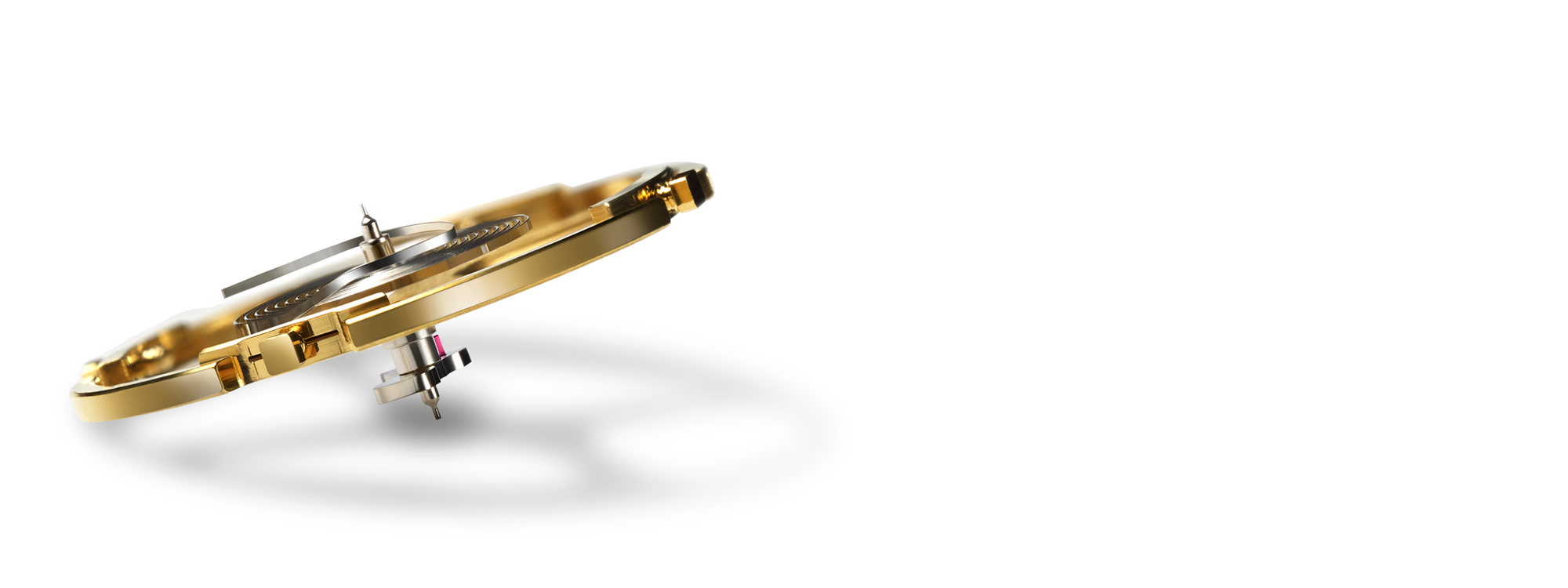

El volante - un pilar de precisión

El volante tiene el papel importante de asegurar un latido constante. Este componente es tan crítico para la precisión general de cada reloj Grand Seiko que su peso se ajusta a tolerancias de una diez milésima
de un gramo.

Debido a su gran delicadeza, el menor cambio de temperatura puede causar que se expanda o se contraiga, y hasta puede dar lugar a distorsiones de forma.

El movimiento mecánico 9S minimiza los efectos de la temperatura en el volante y preserva la precisión general añadiendo un cuarto brazo sobre los usuales, que son dos o tres.

Si bien esta atención al detalle aumenta el nivel de trabajo requerido en la fabricación de componentes, Seiko se compromete a prevenir la deformación del volante y mantener la máxima precisión.

ARTESANÍA

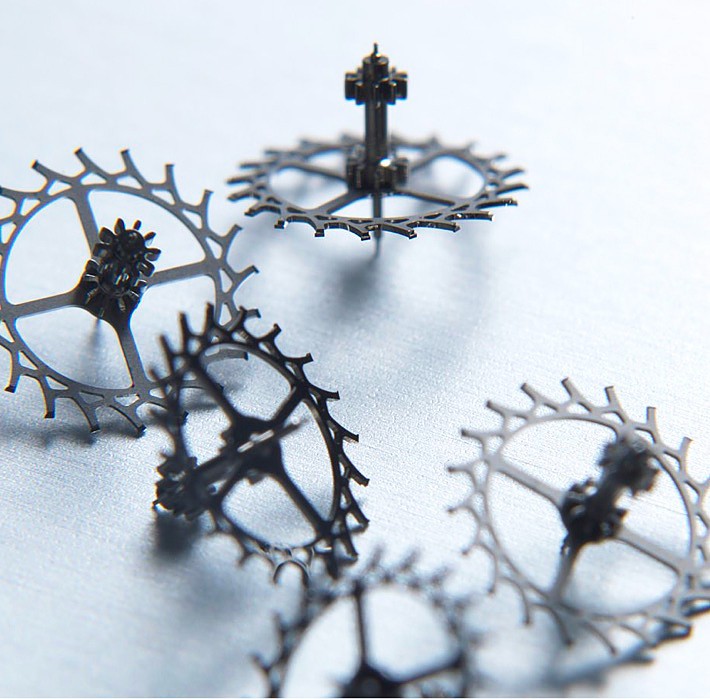

Pulido a mano

La potencia debe fluir entre los engranajes con sólo una mínima pérdida de energía para asegurar que el reloj funcione perfectamente.

Para asegurar la transferencia eficiente de la fuerza crítica del muelle real, los artesanos de Seiko pulen las ranuras entre los dientes de los engranajes uno a uno.

El pulido meticuloso pero vital de cada diente de engranaje asegura que la fricción se minimice y que la longevidad de cada componente se extienda.

TECNOLOGÍA

Tecnología MEMS para componentes de alta precisión

La tecnología Micro-Electro-Mechanical Systems (MEMS) se utiliza para fabricar piezas de precisión para el Calibre 9S. MEMS, una tecnología de fabricación de semiconductores muy avanzada, permite fabricar piezas ligeras con alta precisión a tolerancias de milésimas de milímetro.

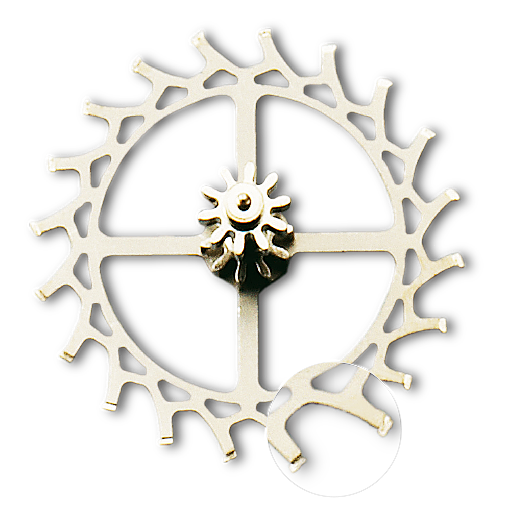

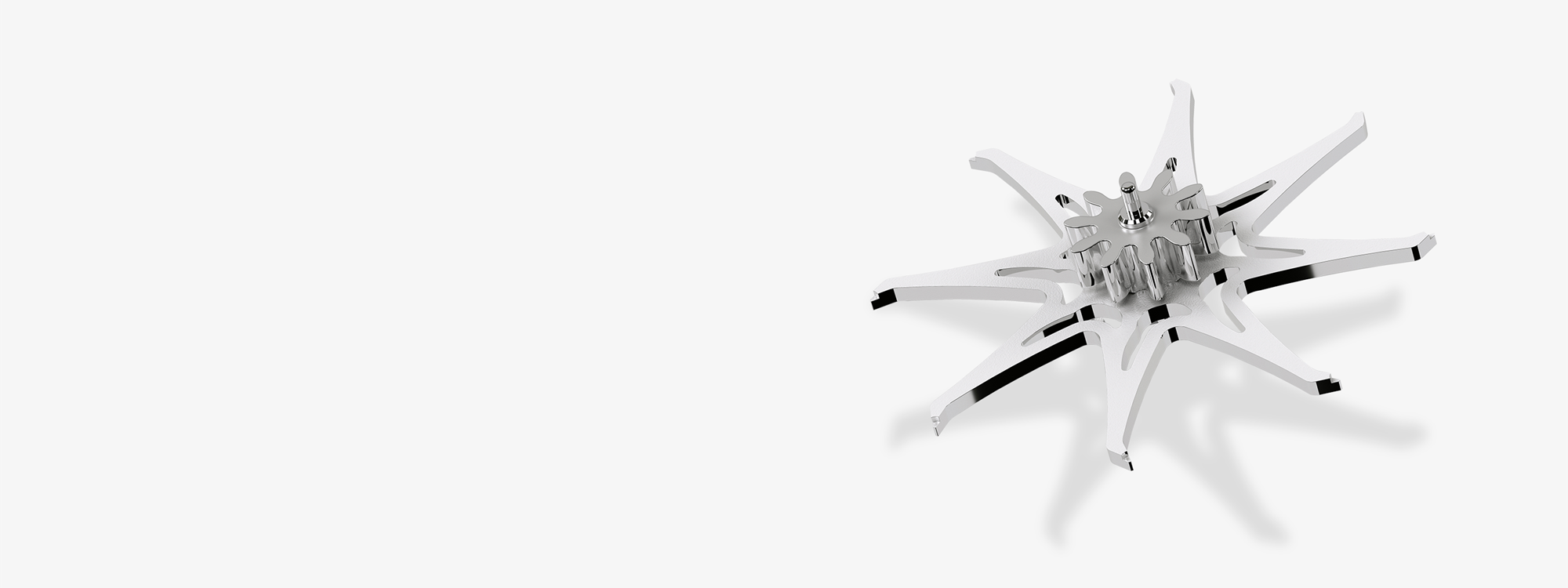

1. Escape wheel

Escape wheels manufactured using MEMS technology are 5% lighter than others, which is important as it means that less power is required to turn them and the power reserve is longer.

MEMS also makes possible greater lubricant retention, even at the higher rotation speeds of a high-beat movement, which increases the durability of the escapement.

Escape wheel teeth tips designed for greater retention of lubrication

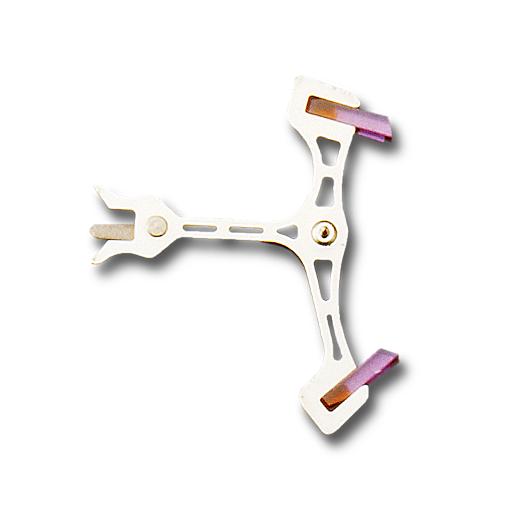

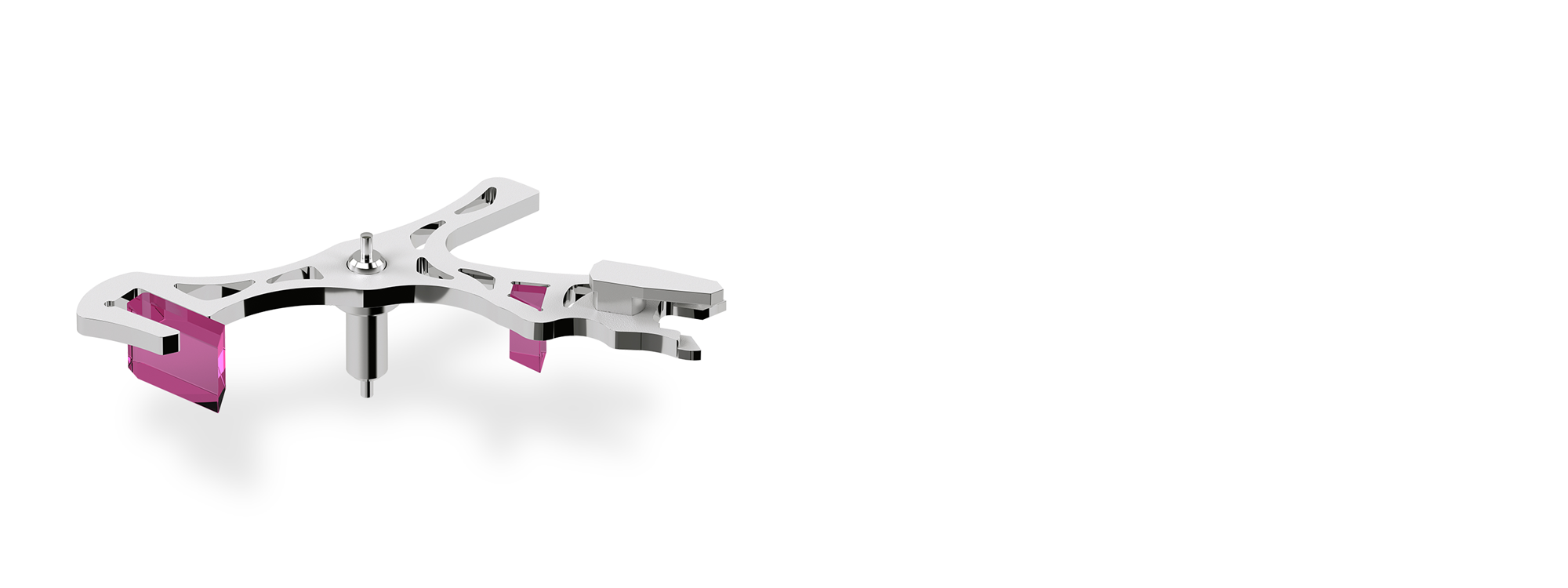

2. Pallet fork

Pallet forks manufactured through MEMS achieve a 25% weight reduction due to a change in raw material.

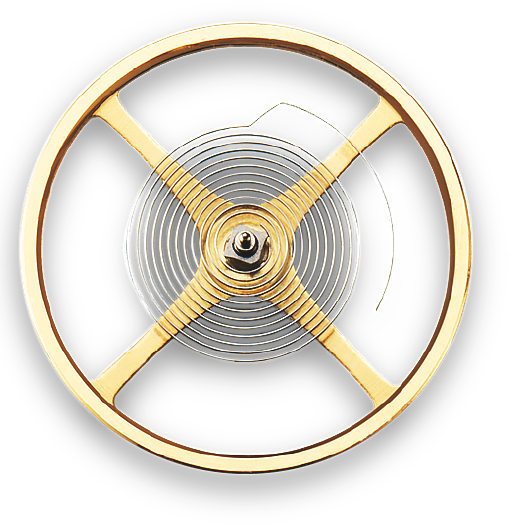

3. Hairspring

We have more than 50 years of manufacturing experience and know-how in the making of alloys for springs. In 1964, a new material was created, which was later called “Spron”. Spron is a cobalt-nickel alloy, and it has superior elasticity, great strength, and high heat and corrosion resistance. For the development of the hi-beat caliber 9S85, a new Spron alloy was created. Released in 2009, it had taken five years but the result was worth the wait. The “Spron 610” in the new hairspring was more resilient to shock and magnetism and ensures stable accuracy.

By transitioning to this exceptionally hard material, the new hairspring is able to tolerate greater impacts and ensure the precision, minimizing error due to changes in position.

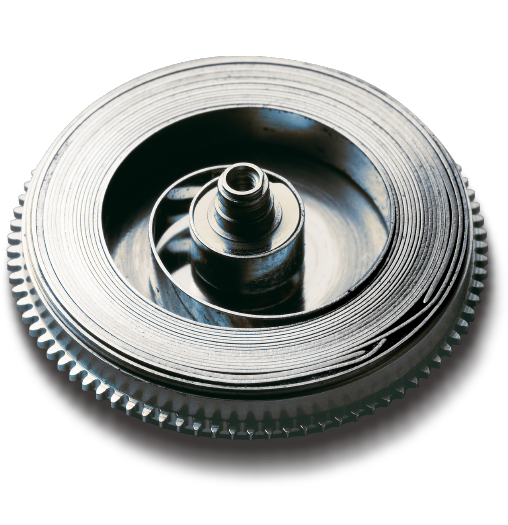

4. Mainspring

With the reinforced mainspring developed for the 10 beat Caliber 9S85, Grand Seiko achieved the level of torque necessary for a power reserve of up to 55 hours.

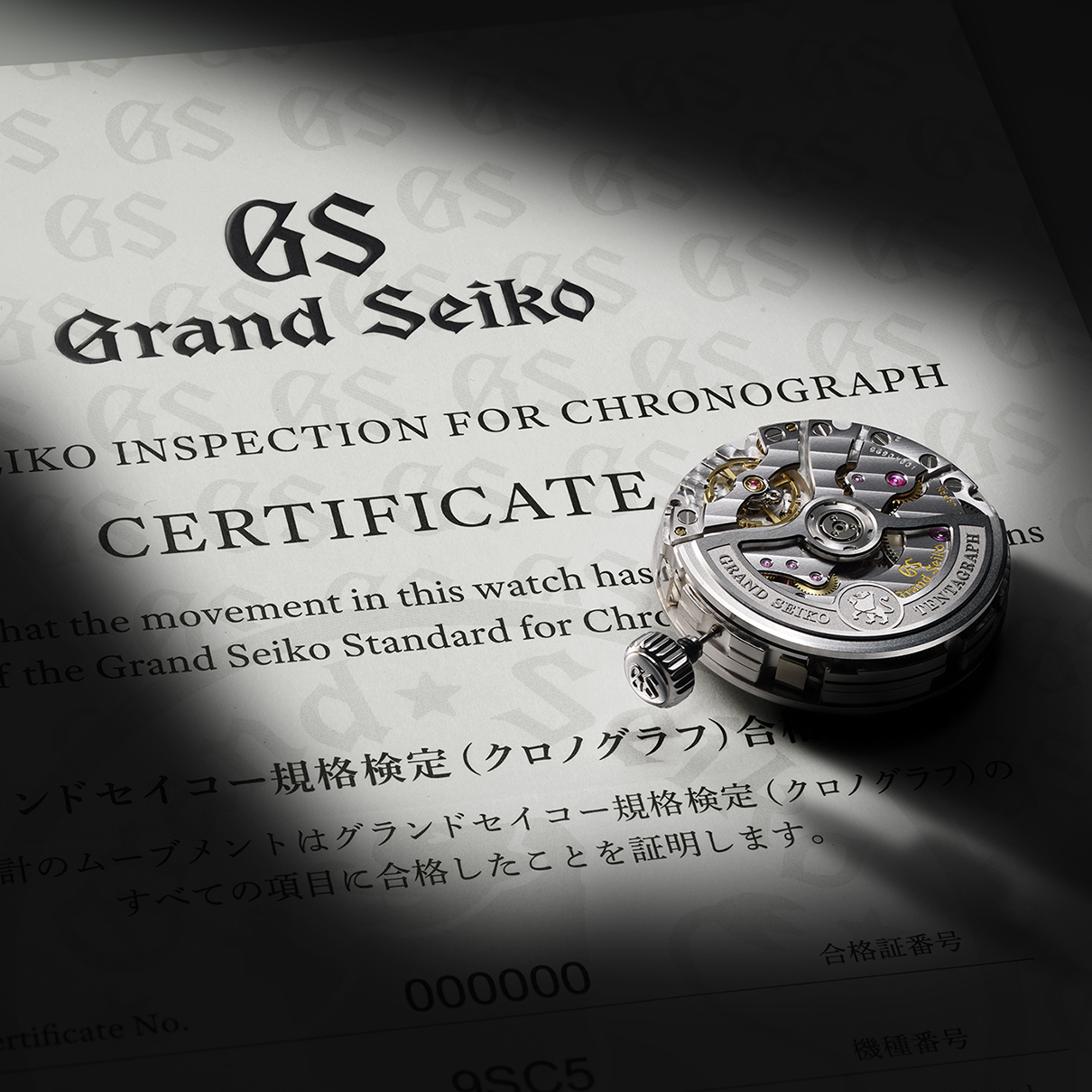

CALIDAD

Control de calidad para el más alto nivel de precisión

Precisión más allá de un cronómetro

El primer Grand Seiko, producido en 1960, fue galardonado con la designación oficial de 'cronómetro' según el estándar de cronómetro más alto de la época. Llevaba la palabra "Cronómetro" en la esfera.

Los relojes Grand Seiko de hoy, sin embargo, ya no llevan esta designación, porque en la década de 1970, Grand Seiko introdujo su propio estándar aún más alto. La última versión de este estándar, denominado como "El Nuevo Estándar GS", fue establecido en 1998 y fijó los estándares más estrictos vistos hasta la fecha.

Algunas versiones especialmente precisas del Calibre 9S mantienen una distinción aún mayor. Diseñoadas con el 'Grand Seiko Special Standard', estas versiones tienen una tasa de precisión de + 4 / -2 segundos al día.

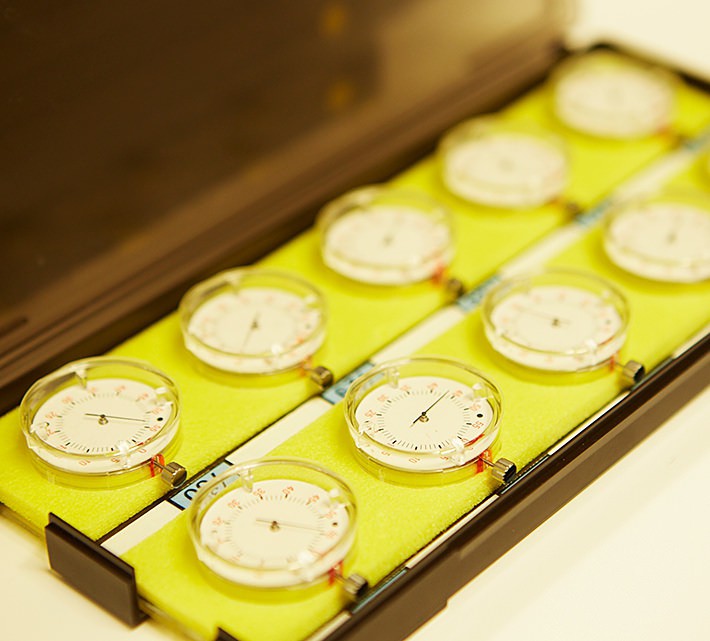

Una prueba de 17 días

El movimiento mecánico 9S se evalúa a partir de un conjunto único y riguroso de normas a lo largo de 17 días. El movimiento se prueba en varias condiciones, incluyendo seis posiciones diferentes y tres temperaturas diferentes, y sus variaciones diarias deben estar dentro de las estrictas tasas de tolerancia para merecer el estatus de Grand Seiko.

La búsqueda de la precisión

Precisión. Lo que buscan todos los relojeros. Grand Seiko nació en 1960 para romper la tradición. Después de cumplir con los estándares de cronómetro de la época, Grand Seiko estableció sus propios estándares de precisión en 1966. En 1998, los avances en materiales y artesanía dieron lugar al nuevo estándar de Grand Seiko. Cada movimiento se somete a rigurosas pruebas en seis posiciones y tres temperaturas durante diecisiete días. Los artesanos mantienen su compromiso con la calidad mientras exploran constantemente los límites de las posibilidades.

El Estándar de Grand Seiko

Ítem Unidad Estándar especial de Grand Seiko Estándar de Grand Seiko Estándar de Grand Seiko para los relojes femeninos
Tasa diaria media * en seis posiciones Segundo / día -2.0 ~ +4.0 -3.0 ~ +5.0 -3.0 ~ +8.0
Variación media de la tasa diaria Segundo / día Inferior a 1.6 Inferior a 1.8 Inferior a 3.2
Tasa diaria máxima entre dos tasas diarias consecutivas en la misma posición Segundo / día Inferior a 3.0 Inferior a 4.0 Inferior a 6.0
Variación de tasa entre posiciones horizontal y vertical Segundo / día -5.0 ~ +7.0 -6.0 ~ +8.0 -8.0 ~ +10.0
Tasa diaria máxima entre la tasa diaria media y cualquier tasa individual Segundo / día Inferior a 7.0 Inferior a 8.0 Inferior a 13.0
Variación de la tasa diaria por IC entre 8 ℃ y 38 ℃ Segundo / día / ºC -0.3 ~ +0.3 -0.5 ~ +0.5 -0.6 ~ +0.6
Variación de la tasa diaria por IC entre 23 ℃ y 38 ℃ Segundo / día / ºC -0.3 ~ +0.3 -0.5 ~ +0.5 -0.6 ~ +0.6
Tasa de reanudación Segundo / día -4.0 ~ +4.0 -5.0 ~ +5.0 -6.0 ~ +6.0
Número de posiciones en inspección 6 6 6
Temperaturas en inspección 8, 23, 38 ℃ 8, 23, 38 ℃ 8, 23, 38 ℃
Duración de las pruebas 17 días 17 días 17 días

Tasa diaria media *: es un valor medio de las tasas diarias en una condición donde el movimiento antes del montaje en una caja se mide en 6 posiciones de manera fija en un ambiente controlado artificialmente durante 12 días.

Historia

Persiguiendo un ideal, desde 1960.

Desde el principio, una perspectiva precisa sobre el tiempo.

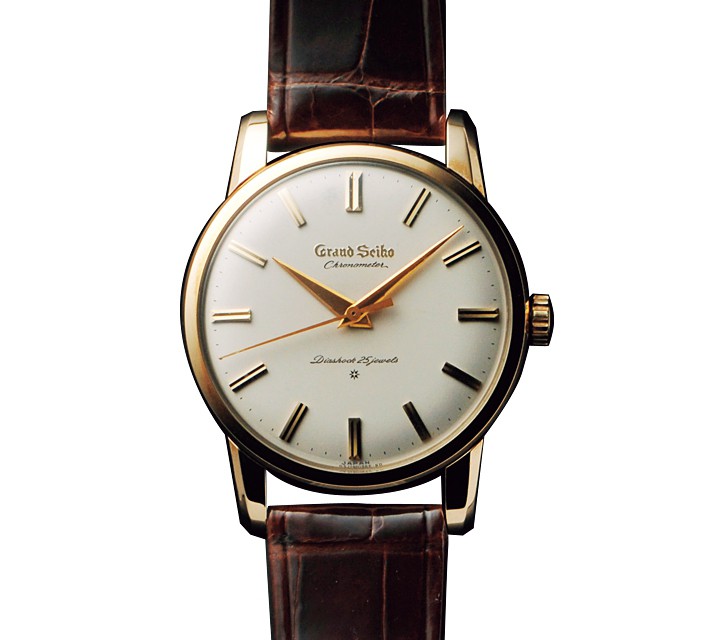

El 18 de diciembre de 1960 se dio a conocer el primer reloj Grand Seiko. Expresa el compromiso de Grand Seiko con lo último en precisión, belleza y durabilidad, ideales que todavía definen Grand Seiko hoy.

Más

Comparativa De Movimientos

Movimiento Precisión (estático) Precisión de uso normal Reserva de marcha Alternancias Rubíes Observaciones

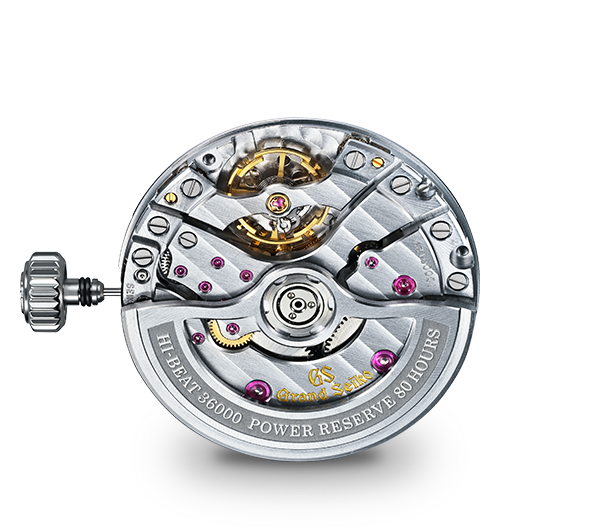

Hi-Beat 36000 80 Horas
Calibre 9SA5
(Automático con cuerda manual)
+5 ~ -3 segundos al día +8 ~ -1 segundos al día Aproximadamente 80 horas 36.000 por hora (10 por segundo) 47 -Escape de doble impulso
-Doble barrilete
-Mecanismo de cambio de fecha instantáneo
Hi-Beat Mecánico 36000 GMT
Calibre 9S86
(Automático con mecanismo manual)
+5 a -3 segundos por día
Nota: Esta precisión es el resultado de medir la pérdida / ganancia del tiempo durante diecisiete días antes de que se coloquen los movimientos internos del reloj en la caja. La medición se ha realizado en la fábrica donde se controlan las temperaturas o la posición de los movimientos.
+8 a -1 segundos al día Aproximadamente 55 horas 36,000 alternancias por hora (10 alternancias por segundos) 37 rubíes Función de hora dual con pantalla de 24 horas
Hi-Beat Mecánico 36000
Calibre 9S85
(Automático con mecanismo de cuerda manual)
+5 a -3 segundos por día
Nota: Esta precisión es el resultado de medir la pérdida / ganancia del tiempo durante diecisiete días antes de que se coloquen los movimientos internos del reloj en la caja. La medición se ha realizado en la fábrica donde se controlan las temperaturas o la posición de los movimientos.
+8 a -1 segundos al día Aproximadamente 55 horas 36,000 alternancias por hora (10 alternancias por segundo) 37 rubíes -
Automático con Reserva de 3 Días
Calibre 9S68
(Automático con mecanismo de cuerda)
+5 a -3 segundos por día
Nota: Esta precisión es el resultado de medir la pérdida / ganancia del tiempo durante diecisiete días antes de que se coloquen los movimientos internos del reloj en la caja. La medición se ha realizado en la fábrica donde se controlan las temperaturas o la posición de los movimientos.
+10 a -1 segundos al día Aproximadamente 72 horas 28,800 alternancias por hora (8 alternancias por segundo) 35 rubíes -
GMT Automático con Reserva de 3 Días
Calibre 9S66
(Automático con mecanismo de cuerda manual)
+5 a -3 segundos al día
Nota: Esta precisión es el resultado de medir la pérdida / ganancia del tiempo durante diecisiete días antes de que se coloquen los movimientos internos del
reloj en la caja. La medición se ha realizado en la fábrica donde se controlan
las temperaturas o la posición de los movimientos.
+10 a -1 segundo al día Aproximadamente 72 horas 28,800 alternancias por hora (8 alternancias por segundo) 35 rubíes Función de hora dual con pantalla de 24 horas
Automático con Reserva de 3 Días
Calibre 9S65
(Automático con mecanismo de cuerda manual)
+5 a -3 segundos por día
Nota: Esta precisión es el resultado de medir la pérdida / ganancia del tiempo durante diecisiete días antes de que se coloquen los movimientos internos del reloj en la caja. La medición se ha realizado en la fábrica donde se controlan las temperaturas o la posición de los movimientos.
+10 a -1 segundos por día Aproximadamente 72 horas 28,800 alternancias por hora (8 alternancias por segundo) 35 rubíes -
Cuerda Manual
Calibre 9S64
(Mecánico de cuerda manual)
-3 to +5 segundos al día -1 to +10 segundos al día Aproximadamente 72 horas 28.800 por hora (8 por segundo) 24 -
Bobinado Manual con una Segundero Pequeño
Calibre 9S63
(Mecánico con cuerda manual)
+5 a -3 segundos al día
Nota: Esta precisión es el resultado de medir la pérdida / ganancia del tiempo durante diecisiete días antes de que se coloquen los movimientos internos del reloj en la caja. La medición se ha realizado en la fábrica donde se controlan las temperaturas o la posición de los movimientos.
+10 a -1 segundos al día Aproximadamente 72 horas 28,800 alternancfias por hora (8 alternancias por
segundo)
33 rubíes Sin indicador de fecha, indicador de reserva de energía, segundero pequeño
Automático de Tamaño Pequeño
Calibre 9S27
(Automático con mecanismo de cuerda manual)
+8 a -3 segundos por día
Nota: Esta precisión es el resultado de medir la pérdida / ganancia del tiempo durante diecisiete días antes de que se coloquen los movimientos internos del reloj en la caja. La medición se ha realizado en la fábrica donde se controlan las temperaturas o la posición de los movimientos.
+10 a -5 segundos por día Aproximadamente 50 horas 28,800 alternancias por hora (8 alternancias por
segundo)
35 rubíes -
