9R
Spring Drive
Für das 9R-Spring-Drive-Uhrwerk wurden über 20 Jahre, von der ersten Konzeption bis zur vollständigen Entwicklung benötigt. Erst nachdem es außergewöhnliche Leistungen wie den Automatikaufzug und eine Gangreserve von 72 Stunden vorzuweisen hatte, wurde es als würdig erachtet, den Namen Grand Seiko zu tragen und 2004 eingeführt. Dieses besondere Uhrwerk wird in der Manufaktur Shinshu Watch Studio in Shiojiri (Präfektur Nagano) hergestellt und von Hand montiert.
Angetrieben von einer traditionellen Zugfeder, die jedoch von einem Quarzoszillator und einem IC gesteuert wird, erreicht die Spring-Drive-Technologie eine Genauigkeit, die bei rein mechanischen Uhren unvorstellbar ist.
Der Sekundenzeiger bewegt sich in einer einzigartig sanften und geräuschlosen Gleitbewegung – die den natürlichen Fluss der Zeit ausdrückt, im Gegensatz zum Ticken von Quarzuhren oder dem Schlag traditioneller mechanischer Uhren.
Mechanismus
Das System, das die Ganggenauigkeit des 9R-Spring-Drives steuert, ist Grand Seikos einzigartig innovativer Tri-Synchro Regler ein Mechanismus, der die Kraft einer Zugfeder nutzt - wie eine traditionelle mechanische Uhr - um eine hohe Präzision zu erreichen, die durch einen Quarzoszillator und einen IC ermöglicht wird.
Wenn sich die Zugfeder abwickelt, treibt sie einen Rotor an, der bei einer Spring-Drive-Uhr als „Gleitrad“ bezeichnet wird. Das Gleitrad interagiert mit einem Stator - einem spulengewickelten Bauteil - um eine kleine Menge Strom zu erzeugen. Diese Energie versorgt den Quarzoszillator und den IC. Sobald der Quarzoszillator aktiviert wird, gibt er ein extrem präzises Signal von 32.768 Hz ab, genau wie bei einer Quarzuhr.
Der IC vergleicht dieses Referenzsignal mit der tatsächlichen Drehgeschwindigkeit des Gleitrades. Wenn es zu schnell dreht, wird vom IC eine elektromagnetische Bremse aktiviert, um das Gleitrad zu verlangsamen und so eine gleichmäßige Drehung von acht Umdrehungen pro Sekunde zu gewährleisten. Die präzise Bremseinstellung des Gleitrads wird über das Zahnräderwerk zurück an die Zeiger übertragen, was für die Genauigkeit und die charakteristische Gleitbewegung des Sekundenzeigers sorgt.
Durch das Harmonisieren von drei Energiearten - mechanisch, elektrisch und elektromagnetisch - stellt der Tri-Synchro-Regler einen bahnbrechenden Fortschritt dar, der die Tradition der mechanischen Uhrmacherkunst nahtlos mit der fortschrittlichen Präzision der Quarztechnologie vereint.
Tri-Synchro-Regler
1. MECHANISCHE ENERGIE
Erzeugung von elektrischer Energie dank der sich abwickelnden Zugfeder
Um elektrische Energie zu erzeugen, nutzt die Spring-Drive-Technologie ein System, das dem eines Fahrradlichts mit Pedalantrieb ähnelt. Ein am Ende des Getriebes angeschlossener Rotor wirkt zusammen mit einem mit Draht umwickelten Stator, um Energie zu erzeugen. In einer Spring-Drive-Uhr vollführt der Rotor, auch Gleitrad genannt, acht vollständige Umdrehungen pro Sekunde und erzeugt dabei eine leichte elektrische Spannung.
2. ELEKTRISCHE ENERGIE
Übertragung eines präzisen Signals des Quarzoszillators
Die vom Gleitrad erzeugte elektrische Energie wird verwendet, um einen Quarzoszillator und einen IC zu aktivieren. Der Quarzoszillator schwingt mit exakt 32.768 Hz, und dies wird als präzises Referenzsignal an den IC übertragen.
3. ELEKTROMAGNETISCHE ENERGIE
Anwenden der Bremse zur Geschwindigkeitskontrolle
Der IC vergleicht das Referenzsignal des Quarzoszillators mit der Umdrehungsgeschwindigkeit des Gleitrads und betätigt intermittierend eine magnetische Bremse, wenn er feststellt, dass das Gleitrad zu schnell läuft. Diese Regulierung des Gleitrads wird an das Zahnräderwerk übertragen, wodurch sichergestellt wird, dass sich die Zeiger mit Präzision bewegen.
Das Zusammenspiel dieser drei Energiequellen sorgt für eine perfekt gleichmäßige und präzise Bewegung des Sekundenzeigers.
* Die auf dieser Seite abgebildeten Bilder stammen vom Spring-Drive-Kaliber 9RB2. Die Konstruktion des Uhrwerks und die Spezifikationen der Bauteile können je nach Kaliber variieren.
Meisterhafte Handwerkskunst bei Montage und Einstellung
Die Spring-Drive-Technologie vereint die besten Eigenschaften sowohl mechanischer als auch elektronischer Uhren. Die Anzahl der Bauteile überschreitet zweihundert, und der Montageprozess beinhaltet das sorgfältige Auftragen des passenden Typs und der richtigen Menge Öl auf zahlreiche winzige Bereiche. Dieses Verfahren, das direkten Einfluss auf die Leistung und Lebensdauer der Uhr hat, erfordert ein hohes Maß an Fertigkeit und Konzentration.
Die Konstruktionspläne basieren auf Toleranzen bis hin zu einem Hundertstel Millimeter. Die letzten Anpassungen und Verfeinerungen der Bauteile werden von Hand vorgenommen, denn keine Maschine kann es mit dem Können der Uhrmacher aufnehmen, deren überragendes Handwerk die extreme Präzision der Spring-Drive-Technologie ermöglicht.
Längere und dickere Zeiger
Quarzwerke haben zwar den Vorteil einer hohen Präzision, doch fehlt ihnen in der Regel das Drehmoment, um dickere Zeiger zu bewegen. Im Gegensatz dazu verfügen mechanische Uhrwerke über ein höheres Drehmoment und ermöglichen breitere Zeiger, die bis an den Rand des Zifferblatts reichen, können aber nicht die Präzision der Pendants aus Quarz erreichen. Die Spring-Drive-Technologie kombiniert die Präzision einer Quarzuhr mit dem Drehmoment einer mechanischen Uhr, um sowohl die langen Zeiger als auch die hohe Präzision zu ermöglichen, die Grand Seiko fordert.
Das Chronographenwerk Spring Drive 9R86
Bei mechanischen Chronographen verringert sich die Gangreserve in der Regel, wenn die Chronographenfunktion genutzt wird, und die Messgenauigkeit wird mit abnehmendem Drehmoment unbeständig. Nach einer sorgfältigen Prüfung der Zahnradsätze und sogar der Verzahnungen hat das Entwicklungsteam des Federchronographen versucht, ein ausreichendes Drehmoment für die Stromerzeugung zu gewährleisten, indem die mechanische Belastung minimiert wurde. Das Ergebnis ist eine Gangreserve von 72 Stunden selbst bei erhöhter Belastung während des Chronographenbetriebs - eine bahnbrechende Leistung für einen federgetriebenen Chronographen. Besonders bemerkenswert ist, dass der Spring Drive Chronograph selbst im Chronographenbetrieb eine beeindruckende Ganggenauigkeit von ±15 Sekunden pro Monat (±1 Sekunde pro Tag) beibehält.

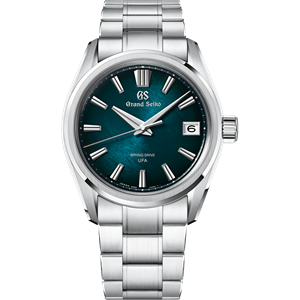

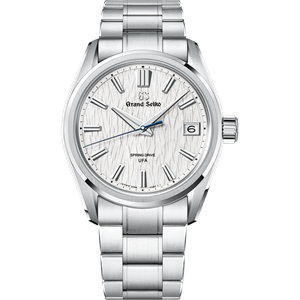

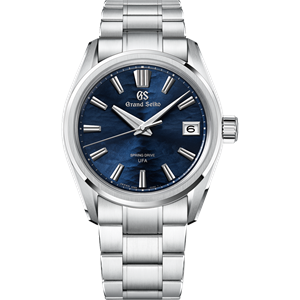

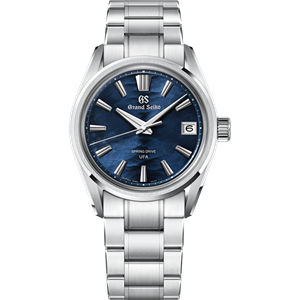

9R Spring Drive Modelle
9R Spring Drive Kaliber
Movement Comparison
| Movement | Ganggenauigkeit | Gangreserve | Steine | Bemerkungen |
|---|---|---|---|---|
| Spring Drive U.F.A. Kaliber 9RB2 (Automatik mit Handaufzug) |
±20 Sekunden pro Jahr (±3 Sekunden pro Monat) | Ca. 72 Stunden (3 Tage) | 34 steine | -Versetzter Magischer Hebel
-Durchgehende mittlere Brücke -Gangreserveanzeige -Datumsanzeige |
| Spring Drive 5-Tage Kaliber 9RA2 (Automatik mit Handaufzugsmöglichkeit) |
±10 Sekunden pro Monat (±0,5 Sekunden pro Tag) | Etwa 120 Stunden (5 Tage) | 38 steine | -Offset Magic Lever
-Zwei Federhäuser -Einteilige Mittelbrücke -Gangreserveanzeige |
| Spring Drive 5-Tage Kaliber 9RA5 (Automatik mit Handaufzugsmöglichkeit) |
±10 Sekunden pro Monat (±0,5 Sekunden pro Tag) | Ca. 120 Stunden (5 Tage) | 38 steine | -Offset Magic Lever
-Doppelte Größe der Zylinder -Einteilige Mittelbrücke -Gangreserveanzeige |
| Spring Drive 8-Tage Gangreserve Kaliber 9R01 (Manuell) |
±10 Sekunden pro Monat (±0.5 Sekunde pro Tag) | Mehr als. 192 Stunden | 56 steine | -Restenergie-Anzeige, Funktion zur Einstellung eines
-Zeitunterschieds, gekoppelt mit der Datumsanzeige |
| Spring Drive Mit Handaufzug Kaliber 9R02 (Manuell) |
±15 Sekunden pro Monat (±1 Sekunde pro Tag) | Ca. 84 Stunden | 39 steine | -Dual Spring Barrel
-Torque Return System -Gangreserveanzeige |
| Spring Drive 3-TAGES Automatik Chronograph GMT Kaliber 9R96 (Automatik mit Handaufzug) |
±10 Sekunden pro Monat (±0.5 Sekunde pro Tag) | Ca. 72 Stunden | 50 steine | -Gangreserveanzeige
-Dualzeitfunktion mit 24-Stunden-Zeiger -Schnellkorrekturfunktion für Zeitunterschiede zur Anpassung an einen Kalender -Stoppuhrfunktion |
| Spring Drive Automatik Chronograph GMT Kaliber 9R86 (Automatik mit Handaufzug) |
±15 Sekunden pro Monat (±1 Sekunde pro Tag) | Mehr als 72 Stunden | 50 steine | -Gangreserveanzeige
-Dual Time Funktion mit 24-Stunden-Anzeige -Stoppuhr Funktion zur Einstellung eines Zeitunterschieds, gekoppelt mit der Datumsanzeige |
| Spring Drive 3-Tage Gangreserve GMT Kaliber 9R66 (Automatik mit Handaufzug) |
±15 Sekunden pro Monat (±1 Sekunde pro Tag) | Mehr als 72 Stunden | 30 steine | -Restenergie-Anzeige
-Dual Time Funktion mit 24 Stunden-Anzeige |
| Spring Drive Automatik Kaliber 9R65 (Automatik mit Handaufzug) |
±15 Sekunden pro Monat (±1 Sekunde pro Tag) | Mehr als 72 Stunden | 30 steine | -Restenergie-Anzeige |
| Automatische Spring Drive 3-Tage-GMT Kaliber 9R16 (Automatisch mit Handaufzug) |
±10 Sekunden pro Monat (±0,5 Sekunden pro Tag) | Ungefähr 72 Stunden | 30 steine | -Gangreserveanzeige
-Doppelte Zeitfunktion mit 24-Stunden-Zeiger -Schnellkorrekturfunktion zur Anpassung der Zeitdifferenz an einen Kalender |
| Spring Drive Mit Handaufzug Kaliber 9R31 (Handaufzug) |
±15 Sekunden pro Monat (±1 Sekunde pro Tag) | Ca. 72 Stunden | 30 steine | -Doppelfederhaus
-Restenergie-Anzeige |
| Automatische Spring Drive 3-Tage Kaliber 9R15 (Automatik mit Handaufzug) |
±10 Sekunden pro Monat (±0.5 Sekunde pro Tag) | Ca. 72 Stunden | 30 steine | -Gangreserveanzeige |
