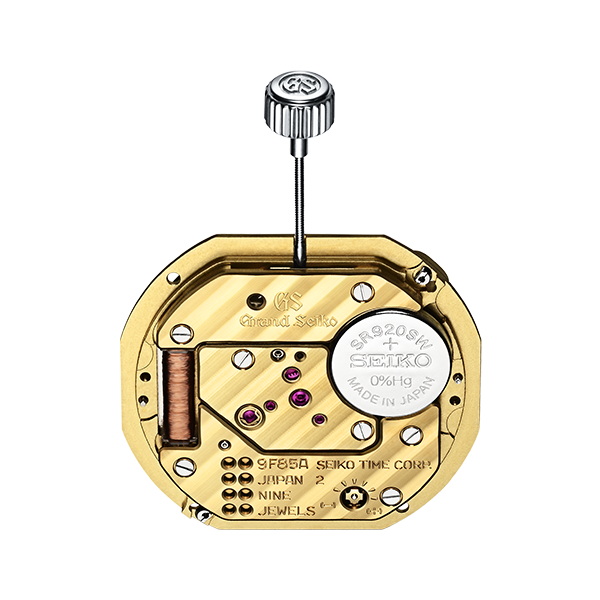

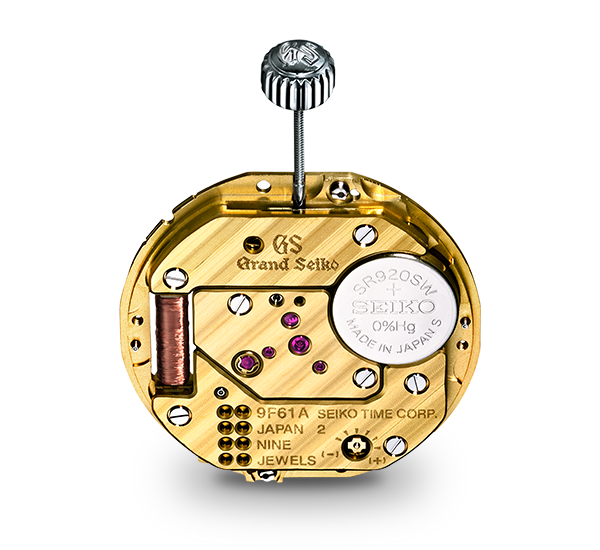

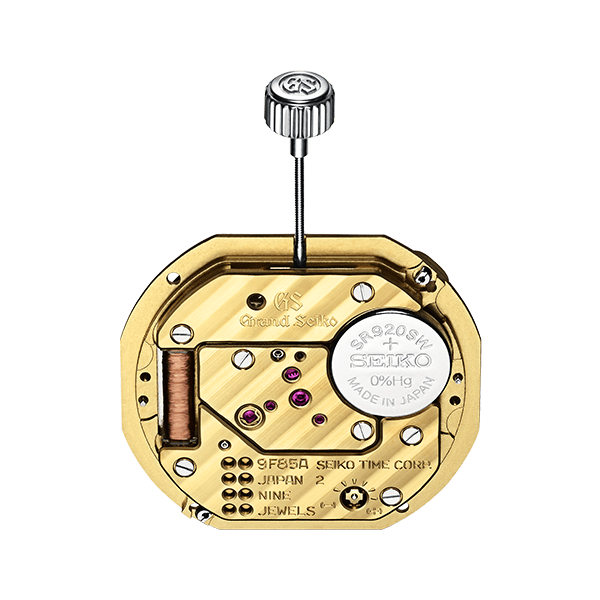

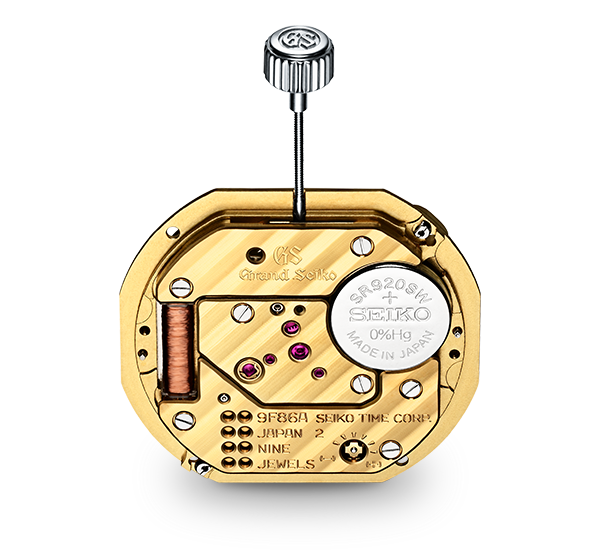

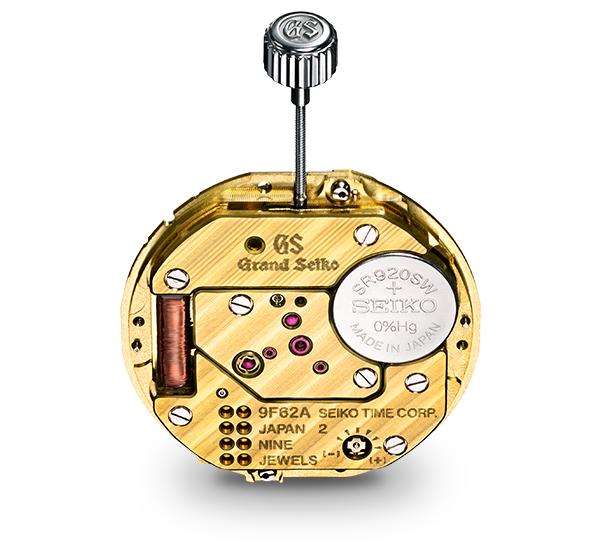

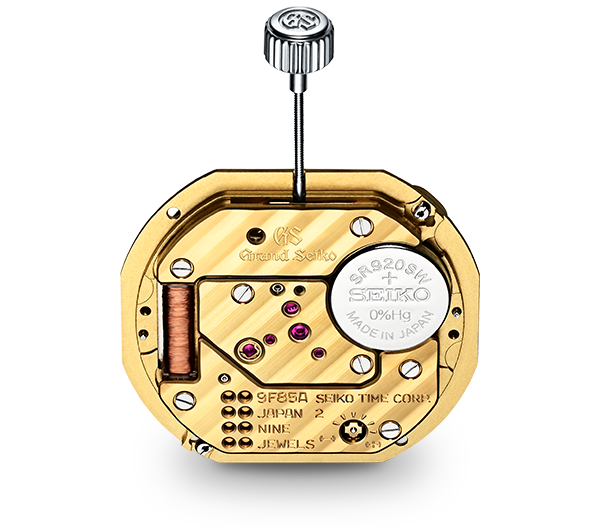

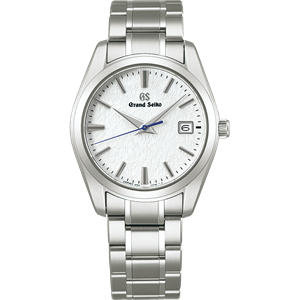

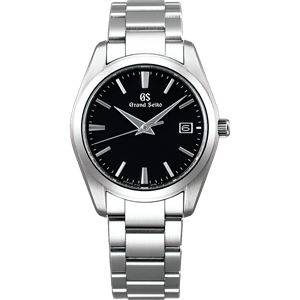

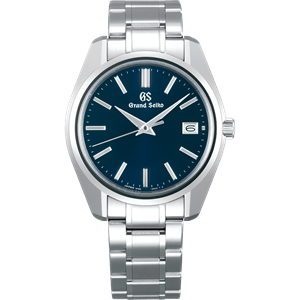

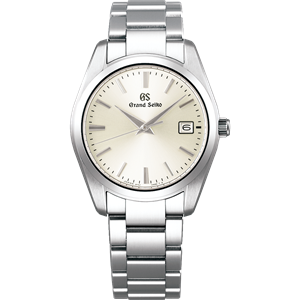

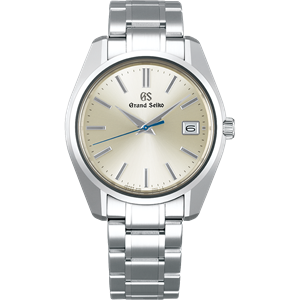

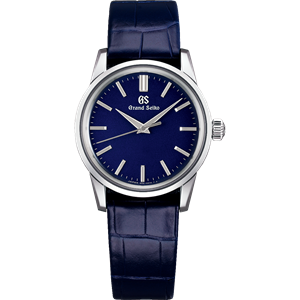

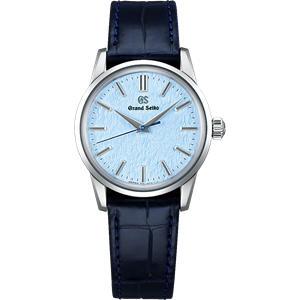

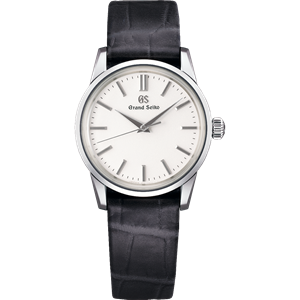

9F Quarz

Präzision und Klarheit bilden die Essenz des idealen Zeitmessers und erhöhen die Leidenschaft seines Trägers. 9F war das erste Quarzuhrwerk, das dieses grundlegende Ideal verwirklichte.

  • Durch die sofortige Datumsschaltung springt die Datumsanzeige in 1/2.000stel Sekunden um.
  • Die Uhr erscheint wie eine mechanische Uhr, da die Zeiger länger sind und bis zum Zifferblattrand reichen, was bei herkömmlichen Quarzuhren vorher nicht denkbar war.
  • Möglich wird dies, weil das Kaliber 9F ein größeres Drehmoment besitzt, da der Schrittmotor statt dem üblichen Einzelimpuls zwei Impulse erzeugt.
  • Das Kaliber 9F läuft nicht nur extrem genau, sondern zeigt die Zeit auch sehr genau an.
  • Der Sekundenzeiger ist möglichst genau auf die Sekundenmarkierung ausgerichtet und schwingt dank des Backlash Auto Adjustment-Systems nicht nach.

Das Kaliber 9F definiert die Quarzuhr neu und bietet eine höhere Leistung und eine längere Lebensdauer. Es ist eine Quarzuhr, die den Namen Grand Seiko verdient.

MECHANISMUS

Die Energiequelle eines Quarzwerks ist eine Batterie. Diese gibt die Elektrizität an einen Quarzoszillator weiter, der exakt 32.768-mal pro Sekunde schwingt. Ein integrierter Schaltkreis erkennt diese Schwingungen und sendet jede Sekunde ein genaues Zeitsignal an den Schrittmotor. Gemäß des Zeitsignals wird der Schrittmotor aktiviert, der eine Reihe von Zahnrädern und die Uhrzeiger präzise bewegt.

HANDWERKSKUNST

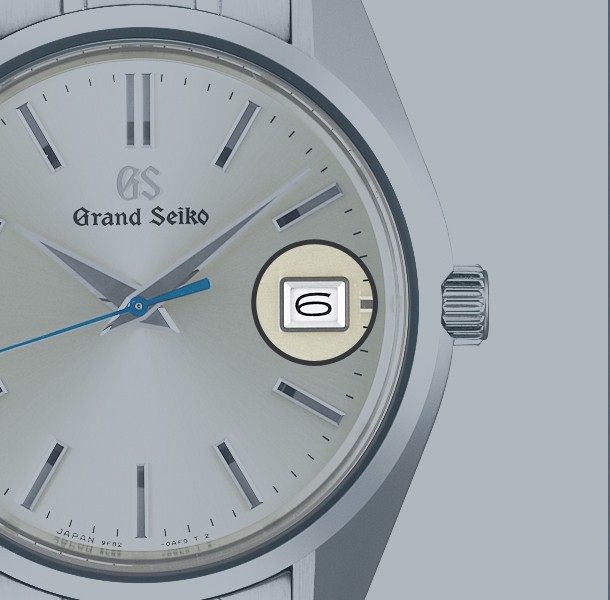

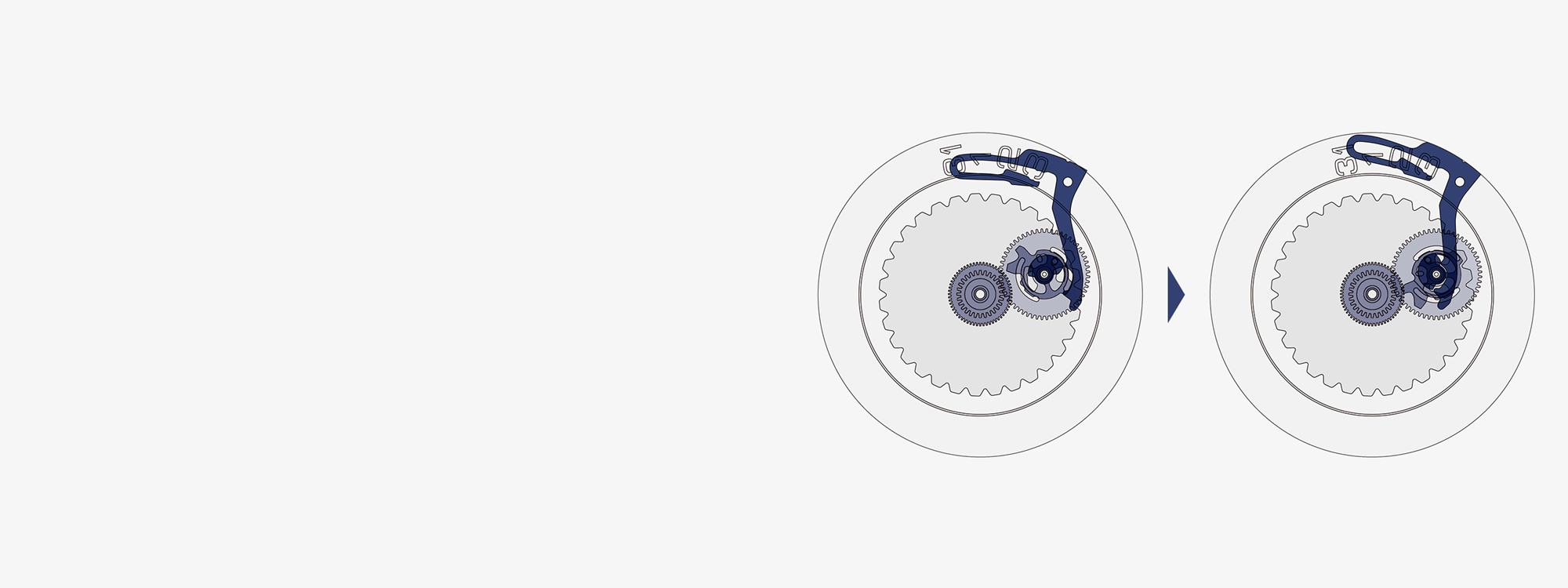

Umschaltung des Datums in 1/2.000stel einer Sekunde

Das 9F Quarzwerk verwendet einen Federhebelmechanismus, der für die unmittelbare Umschaltung des Datums in nur 1/2.000stel einer Sekunde verantwortlich sind.

Durch diesen Mechanismus baut das Antriebsrad der Datumsanzeige beim Drehen Spannung in der Hebelfeder auf und gibt die gespeicherte Energie frei, wenn es die Position der Nockenscheibe erreicht. Dadurch wird das Kalenderrad in nur 1/2.000stel Sekunde vorwärtsgetrieben.

Während einige mechanische Uhrwerke über genügend Drehmoment verfügen, um sofortige Datumsänderungen zu ermöglichen, entwickelte Grand Seiko als erster Hersteller einen Mechanismus in einem Quarzwerk.

Die Aufgabe, die sofortige Datumsschaltung so auszurichten, dass sie genau um Mitternacht umschaltet, obliegt den Uhrmachern von Seiko, die den Mechanismus sorgfältig von Hand einstellen. Um sicherzustellen, dass es keine Situation gibt, in der die Veränderung vorzeitig eintritt, wird der Mechanismus so eingestellt, dass er zwischen Mitternacht und fünf Minuten nach Mitternacht schaltet.

HANDWERKSKUNST

Ein von Hand gefertigtes Quarzwerk

Während die meisten Quarzwerke automatisiert montiert werden, wird das 9F Quarzwerk von Grand Seiko mit seiner Vielfalt an komplexen Funktionen komplett von Hand zusammengebaut. Zwei erfahrene Uhrmacher vereinen ihre individuellen Talente, um den hohen Qualitätsstandard von Grand Seiko zu gewährleisten – einer ist für das Uhrwerk verantwortlich, während der andere die Assemblage der Datumsschaltung durchführt und das Uhrwerk einschalt.

HANDWERKSKUNST

Zusammenbau und Regulierung

Nach dem Zusammenbau des Uhrwerks werden Zifferblatt, Markierungen und Zeiger angebracht und das gesamte Uhrwerk in das Gehäuse eingebaut. Das Anbringen der Zeiger ist vielleicht einer der heikelsten und präzisesten Arbeitsschritte, der die höchste Geschicklichkeit eines erfahrenen Uhrmachers bzw. einer erfahrenen Uhrmacherin erfordert.

Die Stunden- und Minutenzeiger werden in einem Abstand von nur 2 mm parallel angeordnet und durch die Reibungskraft der Bewegungsachse fixiert. Nur ein Experte kann sicherstellen, dass alle Zeiger mit einem Abstand von nur 0,2 mm einwandfrei funktionieren, ohne dass sie beim Drehen zusammenstoßen.

Um sicherzustellen, dass beim Zusammenbau keine Beschädigungen an den Zeigern entstehen, polieren die Handwerker die Spitzen ihrer Pinzetten mehrmals täglich. Die gebündelten Anstrengungen dieser akribischen Detailarbeit haben Grand Seiko zu dem gemacht, wofür die Marke heute steht.

TECHNOLOGIE

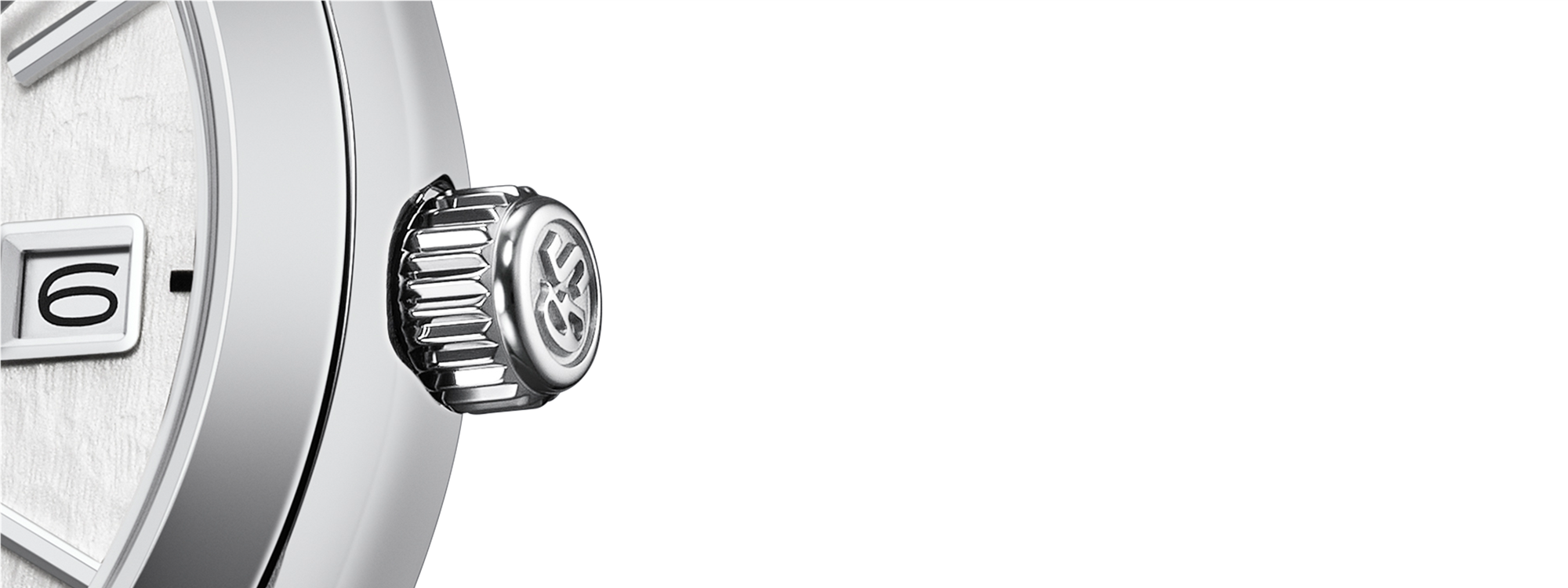

Präzise Zeiteinstellung

Die Drehung der Krone ist eine weitere einzigartige Facette des 9F Quarzwerks

Bei normalen Quarzuhren bewegt eine volle Umdrehung der Krone den Minutenzeiger um 60 Minuten. Das 9F Quarzwerk reduziert diese Äquivalenz auf 20 Minuten und ermöglicht so eine noch präzisere Zeiteinstellung.

Auch die Krone selbst ist mit einer Höhe von 11 mm stärker ausgeprägt, wodurch Bedienfehler beim Umschalten auf die Datumsanzeige vermieden werden.

TECHNOLOGIE

Bewegung der breiten Grand Seiko Zeiger mit dem Doppelimpuls-Schrittmotor

Da Quarzuhren nicht mit dem hohen Drehmoment mechanischer Uhren mithalten können, verwenden sie in der Regel leichtere und dünnere Zeiger. Die Quarzmodelle von Grand Seiko trotzen dieser Einschränkung und tragen das gleiche breite Zeigerdesign wie jede andere Grand Seiko Uhr. Im 9F Quarzkaliber ermöglicht das der Doppelimpuls-Schrittmotor, ein Steuersystem, das längere und schwerere Zeiger drehen kann und gleichzeitig die Batterieleistung schont.

Bei einem normalen Quarzwerk bewegt sich der Sekundenzeiger in einem einzigen Schritt von einer Sekunde zur nächsten. Im 9F Kaliber macht der Sekundenzeiger stattdessen zwei aufeinanderfolgende Schritte pro Sekunde, ausgelöst durch zwei aufeinanderfolgende Impulssignale. Durch die höhere Anzahl von Impulssignalen wird das Ausgangsdrehmoment des Rotors verstärkt, was den Einsatz von schwereren Stunden-, Minuten- und Sekundenzeigern ermöglicht. Dieser zweistufige Prozess ist mit bloßem Auge nicht zu erkennen und erscheint als ein einziger Schritt, der sich nicht von herkömmlichen Quarzuhren unterscheidet.

TECHNOLOGIE

Ein stromsparender integrierter Schaltkreis ermöglicht eine Temperaturmessung und eine längere Batterielebensdauer.

Das 9F Kaliber geht auch bei der Temperaturregelung über den Quarzstandard hinaus, da es über ein extrem stromsparendes Temperaturmesssystem verfügt. Die meisten Standard-Quarzuhren verwenden kein Temperaturmesssystem. Da für den Betrieb eines Temperaturmesssystems eine beträchtliche Menge an elektrischer Energie benötigt wird, müssen Quarzuhren, die diese Technologie nutzen, Zugeständnisse an die Lebensdauer der Batterie machen. Die extrem niedrige Leistungsaufnahme des Messsystems des 9F Quarzwerkes löst dieses Problem jedoch mit Bravour. In Kombination mit dem verbrauchsarmen Doppelimpuls-Schrittmotor für die Zeiger wird durch dieses Temperaturmesssystem eine Batterielebensdauer von drei Jahren ermöglicht.

TECHNOLOGIE

Präzise Sekundenzeigerbewegung dank des Backlash Auto Adjustment-Systems

Die Zahnräder einer Uhr brauchen ein klein wenig „Spiel“ für ihre Bewegung, allerdings kann dieses „Spiel“ zu einem Nachschwingen der Zeiger führen – eine Ungenauigkeit, die die Grand Seiko Konstrukteure so nicht hinnehmen wollten.

Zur Lösung dieses Problems wurde eine besondere Methode entwickelt, mit der eine präzise Bewegung des Sekundenzeigers möglich war, bekannt als das Backlash Auto-Adjustment-System. Ein zusätzliches Regulierungsrad, das mit einer Feder ausgestattet ist, gleicht das Spiel zwischen den Rädern des Räderwerkes aus und verhindert das Nachschwingen.

TECHNOLOGIE

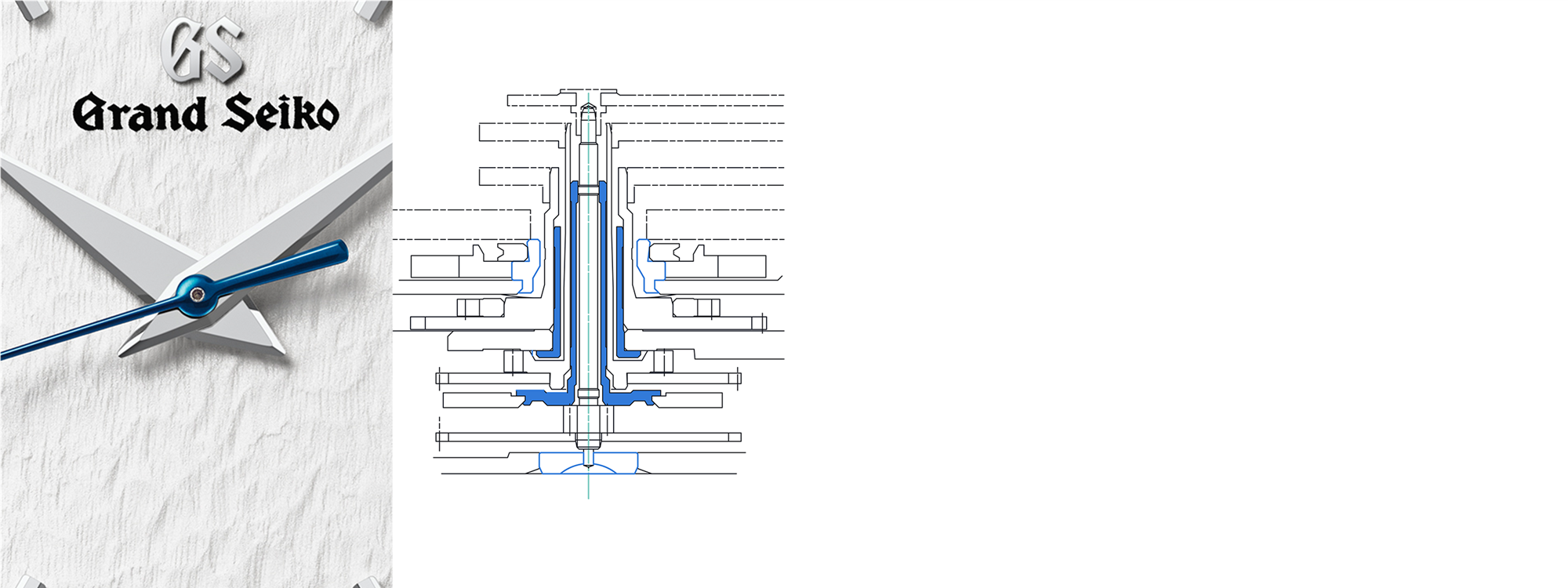

Drei unabhängige Achsen für eine sanfte Zeigerbewegung

Während der Zeiteinstellung können unbeabsichtigte Beeinflussungen der Stunden- oder Minutenzeiger und dem Sekundenzeiger untereinander auftreten und zu einem leichten Zittern des dünneren Sekundenzeigers führen. Da selbst das kleinste Schwingen nicht mit den Standards von Grand Seiko vereinbar ist, haben die Ingenieure zur Vermeidung dieses Problems eine Lösung entwickelt, die als unabhängige Achsenstruktur bekannt ist.

Der Stundenzeiger bewegt sich 24 Mal, der Minutenzeiger 1.440 Mal und der Sekundenzeiger 86.400 Mal am Tag. Die genaue Zeit kann nur dann korrekt angezeigt werden, wenn es keine Beeinflussung dieser rotierenden Teilen untereinander gibt.

Um sicherzustellen, dass die absolute Präzision jeder dieser 87.864 Bewegungen nicht durch eine Beeinflussung der Zeiger untereinander gestört wird, verfügt jeder Zeiger über eine eigene unabhängige Achse. Dank dieser Technologie bewegen sich alle Zeiger präzise und gleichmäßig.

QUALITÄT

Anpassung an die Umgebung

QUALITÄT

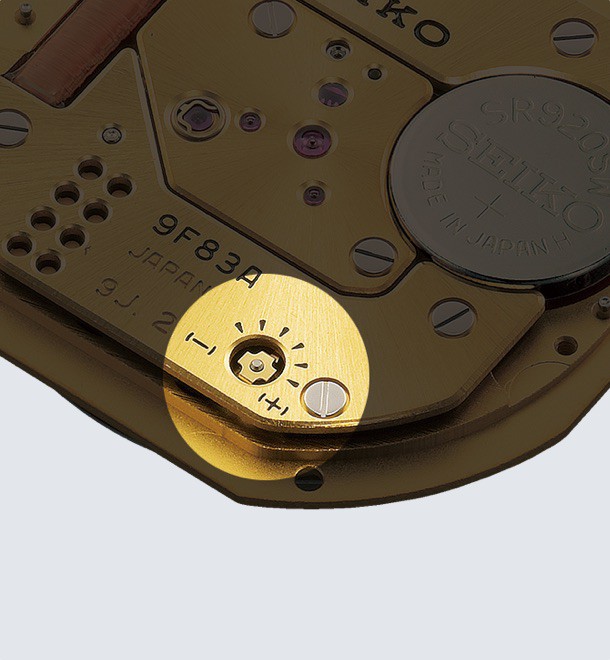

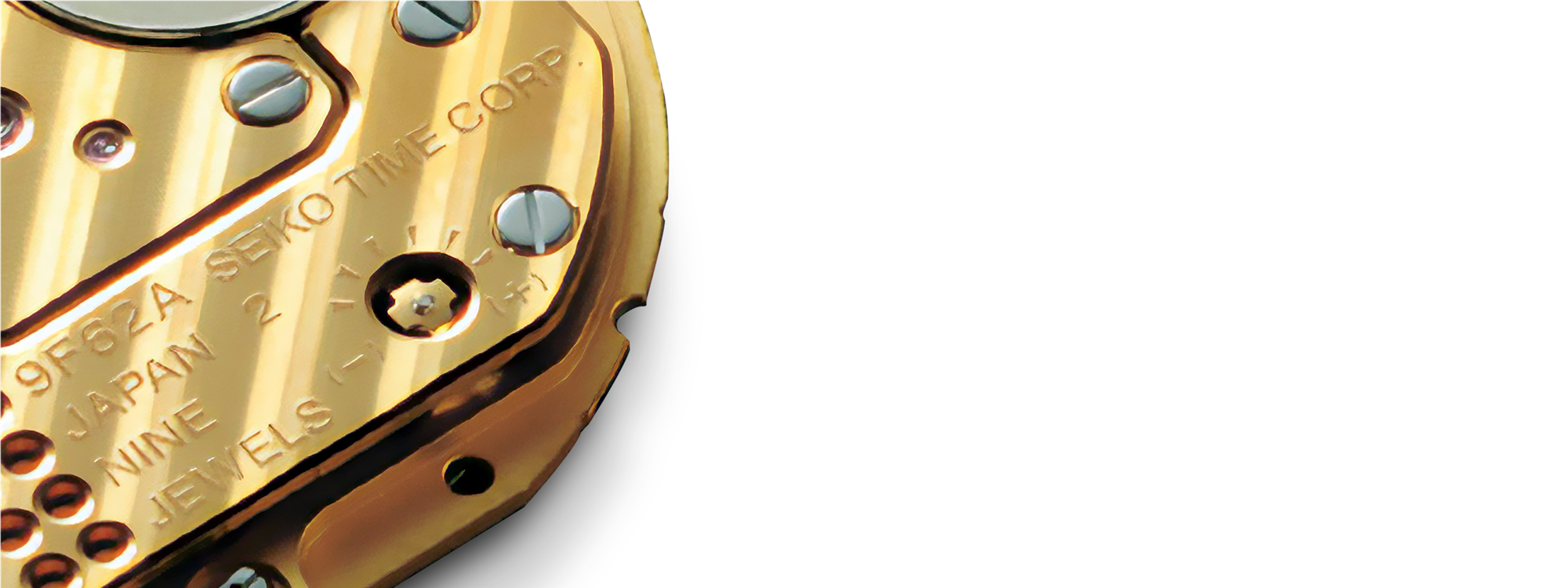

Rädchen für die Feinregulierung in einem Quarzwerk

Während bei einer mechanischen Uhr die Ganggenauigkeit manuell reguliert werden kann, verfügen herkömmliche Quarzuhren über keinen solchen Mechanismus.

Das 9F Quarzwerk verfügt jedoch über ein Rädchen für die Feinregulierung, das eine solche Präzisionskontrolle ermöglicht. Wenn eine Uhr aufgrund von Umweltbedingungen oder anderen Faktoren mal zu schnell oder zu langsam arbeitet, kann dieses Rädchen betätigt werden, um diese Abweichungen zu korrigieren. Besitzer, die die individuellen Eigenschaften ihrer Uhr im Laufe der Jahre genau kennen, können die Ganggenauigkeit schnell anpassen und über Jahre hinweg immer wieder nutzen.

Angesichts der hervorragenden Ganggenauigkeit des 9F Kalibers werden die meisten Träger diese Feinregulierung nie benötigen. Dies entspricht den hohen Standards von Grand Seiko.

QUALITÄT

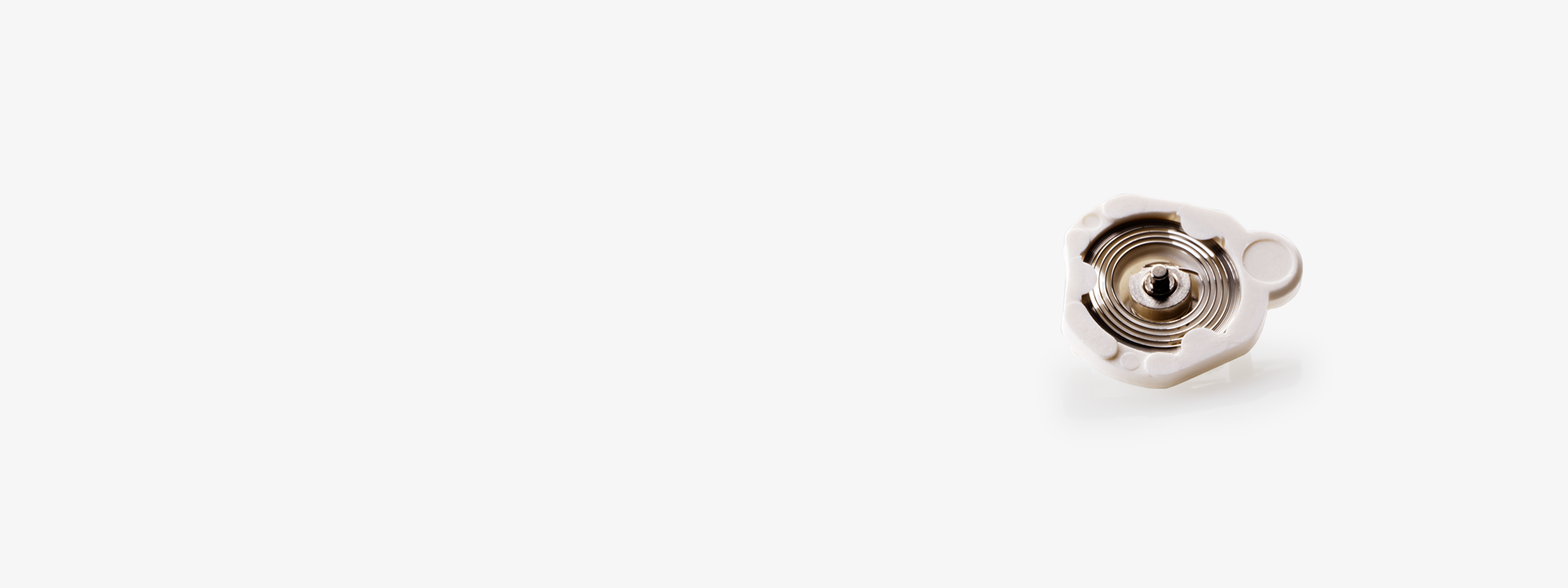

Eine perfekt abgedichtete Schutzhülle für garantierte Qualität

Grand Seiko entwickelte seine extrem abgedichtete Schutzhülle, um sicherzustellen, dass der Rotor, das Herz des Quarzwerkes, in einer äußerst luftdichten Umgebung eingeschlossen ist.

Dieser Aufbau verhindert, dass beim Batteriewechsel Staub in empfindliche Teile des Uhrwerks eindringt, und gewährleistet, dass die Schmierölreserve für den Schrittmotorzapfen von der Luft abgedichtet ist, wodurch die Lebensdauer des Öls verlängert wird. Der gesamte Mechanismus spiegelt ein tiefes Verständnis für die Präzision von Quarzwerken wider und dient dem Zweck, die langfristige Zuverlässigkeit und Präzision des Kalibers 9F zu erhalten.

Die abgedichtete Schutzhülle ist so konstruiert, dass das Risiko einer Beschädigung minimiert wird, wenn das Gehäuse für den Batteriewechsel, der für jedes Quarzwerk erforderlich ist, geöffnet wird. Die Wand, die die Batterie vom Räderwerk trennt, um das Eindringen von Fremdkörpern zu vermeiden, enthält sogar ein mit einem Rubin besetztes Guckloch zur Beobachtung während des Batteriewechsels.

QUALITÄT

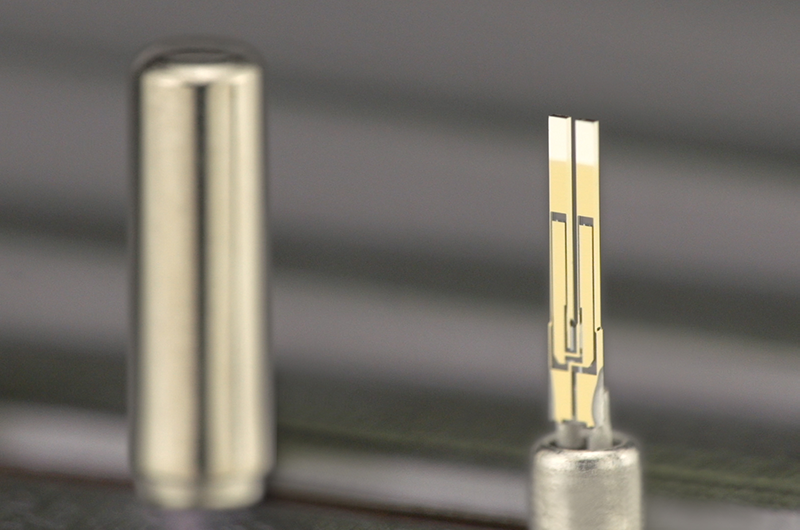

Der 3-monatige Alterungsprozess für Quarzoszillatoren

Kaliber 9F liefert eine außergewöhnliche Präzision von ±10 Sekunden pro Jahr. Ermöglicht wird dies durch die Auswahl hochstabiler Quarzkristalle, die einem strengen Alterungsprozess unterzogen werden.

Die Genauigkeit einer Quarzuhr hängt davon ab, ob der Quarzoszillator eine präzise Rate von 32.768 Schwingungen pro Sekunde aufrechterhalten kann.

Trotz der allgemeinen Regelmässigkeit dieser Schwingungen weist jeder Quarzoszillator unterschiedliche Leistungsmerkmale auf, wobei einige Quarzoszillatoren nicht in der Lage sind, eine stabile Leistung im Laufe eines langen Gebrauchs und bei Veränderungen in der Umgebung aufrechtzuerhalten. Wieder andere Oszillatoren können anfangs mit hoher Präzision arbeiten, unterliegen aber im Laufe der Jahre Veränderungen in ihrer Oszillation, die zu Ungenauigkeiten führen.

Dies erkannte Seiko und führte seinen Alterungsprozess der Quarzkristalle ein, um sicherzustellen, dass sich die Oszillatoren vor dem Einsatz stabilisieren. Grand Seiko war der erste in der Welt, der Quarzoszillatoren verwendete, die durch diesen Prozess ausgewählt wurden.

Als Teil dieses Prozesses werden die intern hergestellten Quarzoszillatoren zunächst drei Monate lang "gealtert", wobei sie bestimmten Spannungen ausgesetzt werden, damit sich ihre Eigenschaften stabilisieren. Erst dann werden sie getestet und ausgewählt, und nur Quarzoszillatoren, die strenge Normen erfüllen, werden für das 9F-Quarzwerk verwendet.

QUALITÄT

Überwachung der Temperatur 540 Mal pro Tag

Quarzoszillatoren sind anfällig für Temperaturschwankungen.

Die Rate von 32.768 Schwingungen pro Sekunde schwankt mit Änderungen der Umgebungstemperatur.

Wenn sich diese Rate auch nur um eine einzige Schwingung pro Sekunde ändert, kann die Genauigkeit um bis zu 16 Minuten pro Jahr schwanken.

Um dieses Problem zu lösen, werden Informationen über die individuellen Eigenschaften eines Oszillators vorab im IC gespeichert. Indem jeder Oszillator auf diese Weise mit seinem individuell eingestellten IC abgestimmt wird, können 9F Uhrwerke perfekt funktionieren. Darüber hinaus wird auch die Temperatur im Inneren der Uhr 540 Mal pro Tag gemessen. Die Temperaturdaten werden an den IC übertragen und von diesem verarbeitet, wodurch jede Abweichung, die der Erhaltung der hohen Genauigkeit abträglich wäre, kompensiert wird.

Geschichte

Grand Seiko begann seine lange Geschichte des mechanischen Uhrenbaus im Jahr 1960. 1988 wurde das erste Quarz Modell von Grand Seiko entwickelt. Es hatte ein verlässliches Uhrwerk und eine Ganggenauigkeit von ±10 Sekunden pro Jahr. Im Jahr 1993 begründete Grand Seiko mit der Einführung der 9F8 Serie einen neuen Standard bei Quarzuhren, der über neue Funktionen wie den Backlash Auto-Adjust System, den Doppelimpuls-Schrittmotor und die sofortige Datumsschaltung verfügte.
