9F
Cuarzo
El calibre 9F es un movimiento de cuarzo exclusivo de Grand Seiko nacido en 1993. Se fabrica y ensambla en relojes completos en el Shinshu Watch Studio, situado en Shiojiri, prefectura de Nagano.
La precisión y la longevidad son la esencia misma del reloj ideal y siempre han sido fundamentales para los ideales de Grand Seiko. El calibre 9F se diseñó para aportar estos atributos al reloj de cuarzo, y estableció un nuevo estándar para el cuarzo en todos los aspectos de su rendimiento.
- Un par comparable al de un movimiento mecánico hace posible las agujas largas y anchas de Grand Seiko.
- El mecanismo mueve las agujas con suavidad.
- El mecanismo de cambio de fecha instantáneo adelanta la indicación de la fecha en un abrir y cerrar de ojos.
- La estructura sellada mejora la retención de los aceites lubricantes e impide que entre polvo en el movimiento cuando se cambia la pila.
El calibre 9F redefine el reloj de cuarzo, ofreciendo un mayor rendimiento y una mayor durabilidad. Es un movimiento de cuarzo que realmente merece el nombre de Grand Seiko.
Mecanismo
Un movimiento de cuarzo depende de una pila como fuente de energía. La pila envía electricidad a un oscilador de cuarzo, que vibra exactamente 32.768 veces por segundo. Un circuito integrado (CI) detecta estas vibraciones y envía cada segundo una señal horaria precisa al motor paso a paso. El motor paso a paso se activa de acuerdo con esta señal horaria, haciendo girar con precisión una serie de engranajes y las agujas del reloj.
Moviendo las anchas agujas de Grand Seiko con el motor Twin Pulse Control
Al no poder igualar el elevado par de los relojes mecánicos, los relojes de cuarzo suelen utilizar agujas más ligeras y finas. Los modelos de cuarzo Grand Seiko desafían esta limitación, y las agujas tienen la misma longitud y anchura que se ven en todos los relojes mecánicos Grand Seiko. El movimiento de cuarzo 9F lo hace posible gracias a su motor Twin Pulse Control, un sistema capaz de girar agujas más largas y pesadas preservando la energía de la pila.
En un movimiento de cuarzo normal, el segundero se mueve en un solo paso de un segundo al siguiente. En el movimiento de cuarzo 9F, en cambio, el segundero da dos pasos consecutivos por segundo, accionado por dos señales de impulso sucesivas. Aumentar el número de señales de impulso aumenta el par de salida del rotor, lo que permite utilizar agujas de horas, minutos y segundos más pesadas. Este proceso de dos pasos es indetectable a simple vista y aparece como un único paso de un segundo.
Estructura con Ejes Independientes para un movimiento fluido de las agujas.
Durante el ajuste de la hora pueden producirse interferencias involuntarias entre las agujas de las horas o de los minutos y el segundero, provocando ligeras sacudidas en el segundero más fino. Dado que incluso el más mínimo temblor es incompatible con los estándares de Grand Seiko, los ingenieros desarrollaron una solución conocida como Estructura de Ejes Independientes para evitar este problema.
El segundero de un reloj recorre la esfera 1.440 veces al día, mientras que el minutero completa 24 revoluciones. La hora exacta solo puede visualizarse correctamente si no hay interferencias entre estas piezas giratorias.
En el movimiento de cuarzo 9F, el eje de cada manecilla puede moverse de forma independiente, lo que evita que las manecillas se rocen entre sí, elimina las sacudidas al ajustar la hora y facilita un movimiento suave y preciso.
Movimiento preciso del segundero con el Mecanismo de Autoajuste del Retroceso
Las manecillas de los relojes se accionan mediante una serie de engranajes, y siempre hay un cierto juego, o holgura, entre los dientes que engranan cada rueda con la siguiente. Aunque esta holgura permite que los engranajes giren con suavidad, también es responsable del ligero temblor del segundero, una imprecisión inaceptable para los diseñadores de Grand Seiko.
Para solucionarlo, se desarrolló un método único que permite el movimiento preciso del segundero, conocido como Mecanismo de Autoajuste del Retroceso. El mecanismo utiliza una espiral, un componente esencial de los relojes mecánicos. Aprovechando la ligera fuerza de muelle que ofrece el muelle capilar, se puede estabilizar el ligero temblor del segundero, de modo que este avanza con precisión y sin sacudidas.
Ajuste preciso de la hora
El movimiento de la corona es otra faceta única del movimiento de cuarzo 9F.
En los relojes de cuarzo estándar, una rotación completa de la corona mueve el minutero el equivalente a 60 minutos. En el Calibre 9F, una rotación completa de la corona mueve la aguja de los minutos solo 20 minutos, lo que permite ajustar la hora con mayor precisión.
Cambiar la fecha en un abrir y cerrar de ojos
El movimiento de cuarzo 9F utiliza una leva y una palanca junto con la rueda motriz del indicador de fecha como parte de una función conocida como Mecanismo de Cambio Instantáneo de Fecha.
Mediante este mecanismo, la rueda motriz del indicador de fecha genera tensión en el muelle de palanca a medida que gira, liberando finalmente la energía almacenada cuando alcanza la ubicación de la leva e impulsando la rueda del calendario hacia delante en un abrir y cerrar de ojos.
La tarea de alinear el mecanismo de cambio de fecha instantáneo para que se produzca exactamente a medianoche recae en los expertos artesanos de Grand Seiko, que ajustan minuciosamente el mecanismo a mano. Para evitar que el cambio se produzca antes de tiempo, el mecanismo se activa cinco minutos después de medianoche.
Conmutación de regulación para ajustes de precisión durante el servicio posventa
Mientras que los relojes mecánicos poseen un mecanismo para afinar la precisión, estos controles son imposibles en la mayoría de los relojes de cuarzo.
Sin embargo, el movimiento de cuarzo 9F incorpora un interruptor de regulación que hace posible un control tan preciso. Si, debido a las condiciones ambientales o a otros factores, un reloj Calibre 9F se vuelve en algún momento demasiado rápido o lento, el interruptor puede utilizarse para corregir tales divergencias durante el servicio posventa. Los propietarios pueden disfrutar de la alta precisión de su reloj durante muchos años, aunque lo lleven puesto a temperaturas inusualmente altas o bajas o en otras condiciones. Dada la gran precisión del movimiento de cuarzo 9F, ±10 segundos al año, la mayoría nunca necesitará saber que existe esta función de ajuste.
Una construcción de escudo protector y una estructura de rodamiento única
Grand Seiko desarrolló su construcción de escudo protector, que impide que el polvo entre en el tren de engranajes del movimiento cuando se cambia la pila. Esto minimiza el riesgo de daños cuando se abre la caja para cambiar la pila, algo que todo movimiento de cuarzo requiere. Además, una exclusiva estructura de montaje de rodamientos garantiza que el rotor, el corazón del movimiento de cuarzo, esté encerrado en un entorno altamente hermético, de modo que la reserva de aceite lubricante para el pivote del motor paso a paso quede aislada del aire, lo que prolonga la vida útil del aceite.
Para lograr una mayor precisión
El proceso de envejecimiento de 3 meses de los osciladores de cuarzo
La precisión de un reloj de cuarzo depende de que el oscilador de cuarzo pueda mantener un ritmo preciso de 32.768 oscilaciones por segundo.
A pesar de la regularidad general de esta oscilación, cada oscilador de cuarzo tiene características de funcionamiento diferentes, siendo algunos incapaces de mantener un rendimiento estable en el transcurso de un uso prolongado y de cambios en el entorno. Otros osciladores pueden funcionar con gran precisión al principio, pero sufren cambios en su oscilación con el paso de los años, lo que provoca imprecisiones.
Como parte del proceso, los osciladores de cuarzo de fabricación propia se «envejecen» primero durante tres meses, durante los cuales se someten a determinados voltajes de electricidad para que sus características se estabilicen. Solo entonces se prueban y seleccionan, y en el movimiento de cuarzo 9F solo se utilizan osciladores de cuarzo que cumplen normas estrictas.
Control de la temperatura 540 veces al día
Los osciladores de cuarzo son sensibles a los cambios de temperatura.
La frecuencia de 32.768 oscilaciones por segundo fluctúa con los cambios de temperatura ambiente.
Para resolver este problema, la información sobre las características individuales de un oscilador se almacena de antemano en el circuito integrado. Combinando de esta forma cada oscilador con su propio circuito integrado ajustado individualmente, los movimientos 9F funcionan a la perfección.
La temperatura del interior del reloj también se mide 540 veces al día. Los datos de temperatura son transferidos y procesados por el CI, que compensa cualquier desviación que pudiera ser perjudicial para preservar la alta precisión.
Un movimiento de cuarzo hecho a mano
Mientras que la mayoría de los movimientos de cuarzo del mundo son productos de ensamblaje automático, el Calibre 9F de Grand Seiko se ensambla totalmente a mano. Dos expertos artesanos combinan sus talentos individuales para garantizar el alto nivel de calidad de cada movimiento Grand Seiko 9F, uno ensambla el indicador de fecha y el otro el resto del movimiento.
Una vez montado el movimiento, se fijan la esfera, los índices y las agujas, y se reviste todo el movimiento. Colocar las manecillas del reloj es quizás uno de los procedimientos más delicados y precisos, que requiere la habilidad suprema de un artesano experimentado.
Las agujas de las horas y los minutos están apiladas en paralelo en un espacio de tan solo 2 mm y fijadas al eje del movimiento por fuerza de fricción. Solo un experto en ajuste puede garantizar que todas las agujas, separadas apenas 0,2 mm, funcionen suavemente sin chocar entre sí al girar.
Para garantizar que no se produzca ningún arañazo o imperfección en las agujas durante el montaje, los artesanos de Grand Seiko pulen las puntas de las pinzas varias veces al día. Este es solo un ejemplo de los minuciosos detalles que intervienen en la creación de cada reloj Calibre 9F. Es esta artesanía y habilidad lo que garantiza la calidad, el rendimiento y la belleza de los relojes de cuarzo de Grand Seiko.
9F Cuarzo Modelos

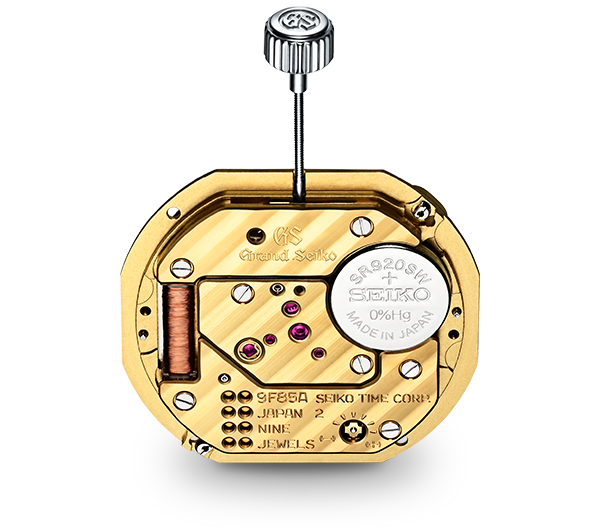

Movimiento de Cuarzo 9F
Comparativa De Movimientos
| Movimiento | Precisión | Duración de la batería | Observaciones |
|---|---|---|---|
| Un Modelo con un Indicador de Fecha con Función GMT Calibre 9F86 |
±10 segundos al año | Aproximadamente 3 años | - |
| Un Modelo Con Visualización De Fecha Calibre 9F85 |
±10 segundos al año | Aproximadamente 3 años | -Mecanismo de cambio de fecha instantáneo
-Función de ajuste rápido de la diferencia horaria moviendo solamente la aguja de hora |
| Un Calibre delgado con Indicador de Fecha Calibre 9F62 |
±10 segundos al año | Unos 3 años | -Mecanismo de cambio instantáneo de fecha |
| Un movimiento delgado de tres manecillas Calibre 9F51 |
±10 segundos al año | Unos 3 años | - |
