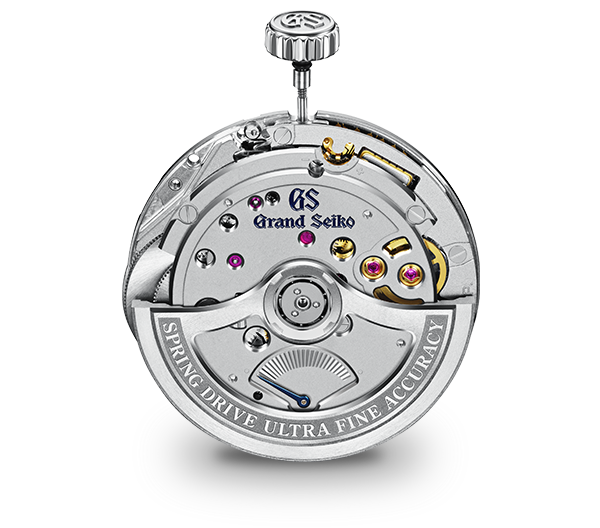

9R Spring Drive

Spring Drive ist eine außergewöhnliche Uhrentechnologie. Sie erzeugt Energie wie jede andere mechanische Luxusuhr, kombiniert diese jedoch mit einem elektronischen Regulationssystem. Dadurch wird eine Genauigkeit erzielt, die keine mechanische Uhr erreichen kann.
Die Entwicklung von Spring Drive war möglich, weil Grand Seiko eine der wenigen Marken ist, die sowohl die elektronische als auch die mechanische Uhrenherstellung beherrscht.

MECHANISMUS

Die Verbindung von mechanischer und elektronischer
Uhrentechnologie – Das Beste aus beiden Welten.

Die beiden Schlüsselelemente hinter der Funktion jeder Uhr sind die Energiequelle und die Zeitsteuerung.

Spring Drive ist ein einzigartiges Uhrwerk, welches das hohe Drehmoment einer mechanischen Uhr mit der hochpräzisen Steuerung durch einen integrierten Schaltkreis einer elektronischen Uhr verbindet.

Energiequelle Steuerungssystem
Mechanische Uhr Mainspring
Aufzugsfeder Hohes Drehmoment (Antriebskraft, die die Uhr antreibt)
Die aufgezogene Aufzugsfeder erzeugt beim Entspannen Energie, um das Räderwerk mit einer bestimmten Geschwindigkeit zu drehen, während die Geschwindigkeitskontrolle und die Hemmung, bestehend aus Unruh, Anker und Ankerrad, die Ganggenauigkeit bestimmen. Obwohl Grand Seiko Uhren sehr präzise sind, können selbst die präzisesten Modelle nicht mit der Genauigkeit einer Quarzuhr mithalten, die eine Tagesrate von +8/-1 Sekunden aufweist.
Quarzuhr Batterie
Schwächeres Drehmoment im
Vergleich zu einer mechanischen Uhr
Die Batterie sendet Strom an einen Quarzoszillator, dessen präzise Schwingungen von einem integrierten Schaltkreis erfasst werden. Der integrierte Schaltkreis bewegt dann das Räderwerk um genau eine Sekunde vorwärts. Die Präzisionskontrolle des integrierten Schaltkreises ermöglicht einen hohen Genauigkeitsstandard, wobei die Quarzmodelle von Grand Seiko eine jährliche Rate von ±10 Sekunden erreichen.

MECHANISMUS

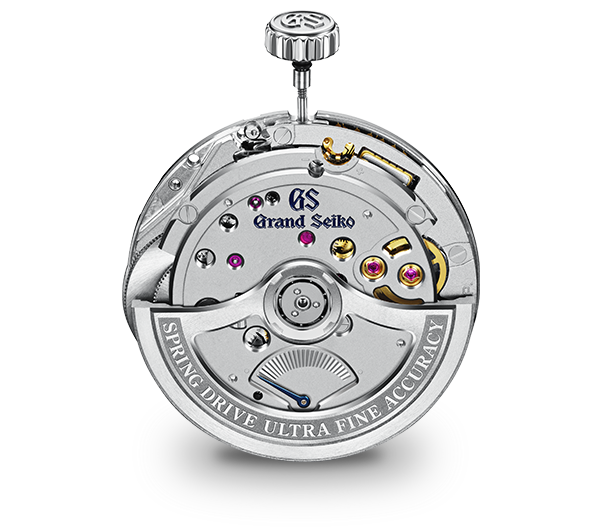

Antrieb durch die Hauptfeder

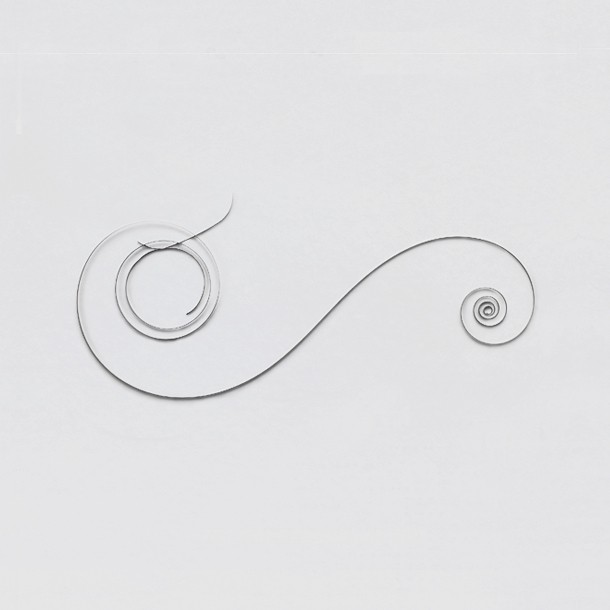

Spring Drive wird wie alle mechanischen Uhren von einer Hauptfeder angetrieben. Diese herkömmliche Art der Energieerzeugung ermöglicht es der Uhr, völlig unabhängig zu sein, ohne dass eine Batterie erforderlich ist.

Das Aufziehen der Hauptfeder durch Drehen der Krone oder Bewegen des Handgelenks speichert Energie, die dann auf die Zahnräder übertragen wird. Dort dient sie dazu, die Zeiger der Uhr zu bewegen, wenn sich die Feder im Laufe der Zeit entspannt.

Durch die Ausnutzung des hohen Drehmoments der Aufzugsfeder benötigt das Kaliber keine weitere Kraft, um die langen, breiten Zeiger in einer sanften Gleitbewegung zu bewegen – das Charakteristikum von Spring Drive.

MECHANISMUS

Das Tri-Synchro-Regulationssystem

Spring Drive verwendet einen exklusiven Gangregler, der einen integrierten Schaltkreis, eine elektronische Bremse und einen Quarzoszillator kontrolliert.

Ohne einen Mechanismus zur Gangregulierung, mit der die Aufzugsfeder in den angespannten Zustand zurückkehrt, würde sie sich schnell abspulen, und die Uhr würde abrupt zum Stillstand kommen. Um eine präzise Zeitmessung zu erzielen, ist ein Mechanismus zur Steuerung der Ganges beim Entspannen der Feder erforderlich.

Das für Spring Drive entwickelte Tri-Synchro-Regulationssystem erfüllt diese Aufgabe.

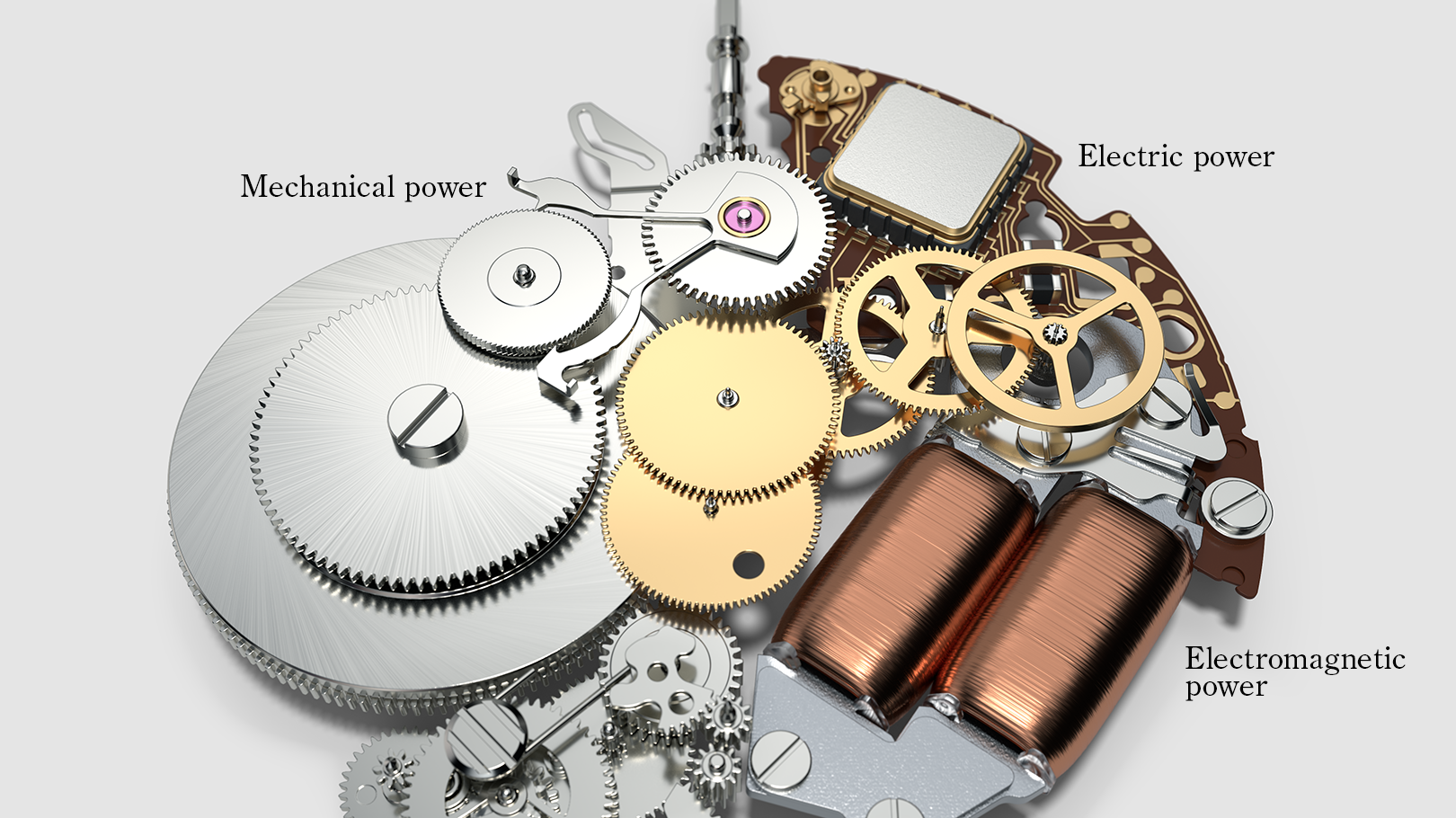

Wie der Name besagt, nutzt das Tri-Synchro-Regulationssystem drei Arten von Energie, um die beweglichen Teile zu regulieren und die Synchronität herzustellen:

  1. Mechanische Energie, über die Hauptfeder
  2. Elektrische Energie, der vom Wicklungsblock aufgebaute elektromagnetische Impuls reguliert die Geschwindigkeit des Gleitrades und erzeugt die elektrische Energie für den IC und den Quarzkristall.
  3. Elektromagnetische Energie, um die Geschwindigkeit des Gleitrads und die Ganggenauigkeit der Uhr zu regulieren.

Durch das harmonische Miteinander dieser drei Energieformen kann die Geschwindigkeit der sich entspannenden Hauptfeder reguliert werden und ermöglicht so die äußerst präzise Zeitdarstellung.

TRI-SYNCHRO-REGULATIONSSYSTEM
1. MECHANISCHE ENERGIE

Erzeugung elektrischer Energie über die Hauptfeder

Zur Erzeugung elektrischer Energie verwendet Spring Drive ein System, das mit dem eines Fahrraddynamos identisch ist. Ein mit dem Ende des Räderwerks verbundener Rotor wirkt mit einem Wicklungsblock zusammen und erzeugt Strom. Dieser vom Wicklungsblock aufgebaute elektromagnetische Impuls reguliert die Geschwindigkeit des Gleitrades, das sich genau acht Mal pro Sekunde dreht und damit eine Ganggenauigkeit von einer Sekunde Abweichung pro Tag gewährleistet.

TRI-SYNCHRO-REGULATIONSSYSTEM
2. ELEKTRISCHE ENERGIE

Übertragung eines präzisen Signals durch einen Quarzkristalloszillator

Die vom Gleitrad erzeugte elektrische Energie wird genutzt, um einen Quarzoszillator und einen integrierten Schaltkreis zu aktivieren.
Der Quarzoszillator vibriert mit exakt 32,768 Hz und überträgt ein präzises Taktsignal an den integrierten Schaltkreis.

TRI-SYNCHRO-REGULATIONSSYSTEM
3. ELEKTROMAGNETISCHE ENERGIE

Verwendung einer Bremse zur Gangreglung

Der integrierte Schaltkreis vergleicht das Taktsignal des Quarzoszillators mit der Umdrehungsgeschwindigkeit des Gleitrads und setzt gegebenenfalls eine Magnetbremse ein, wenn er feststellt, dass das Gleitrad zu schnell arbeitet. Diese Regulierung des Gleitrades wird auf das Räderwerk übertragen und sorgt dafür, dass sich die Zeiger präzise bewegen.

HANDWERKSKUNST

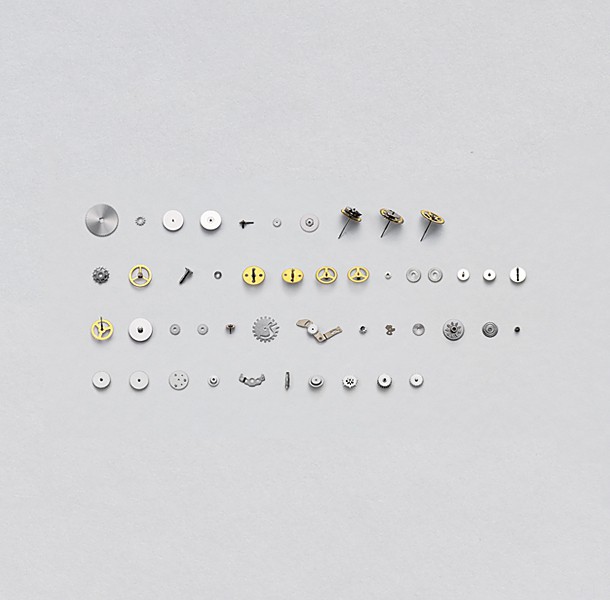

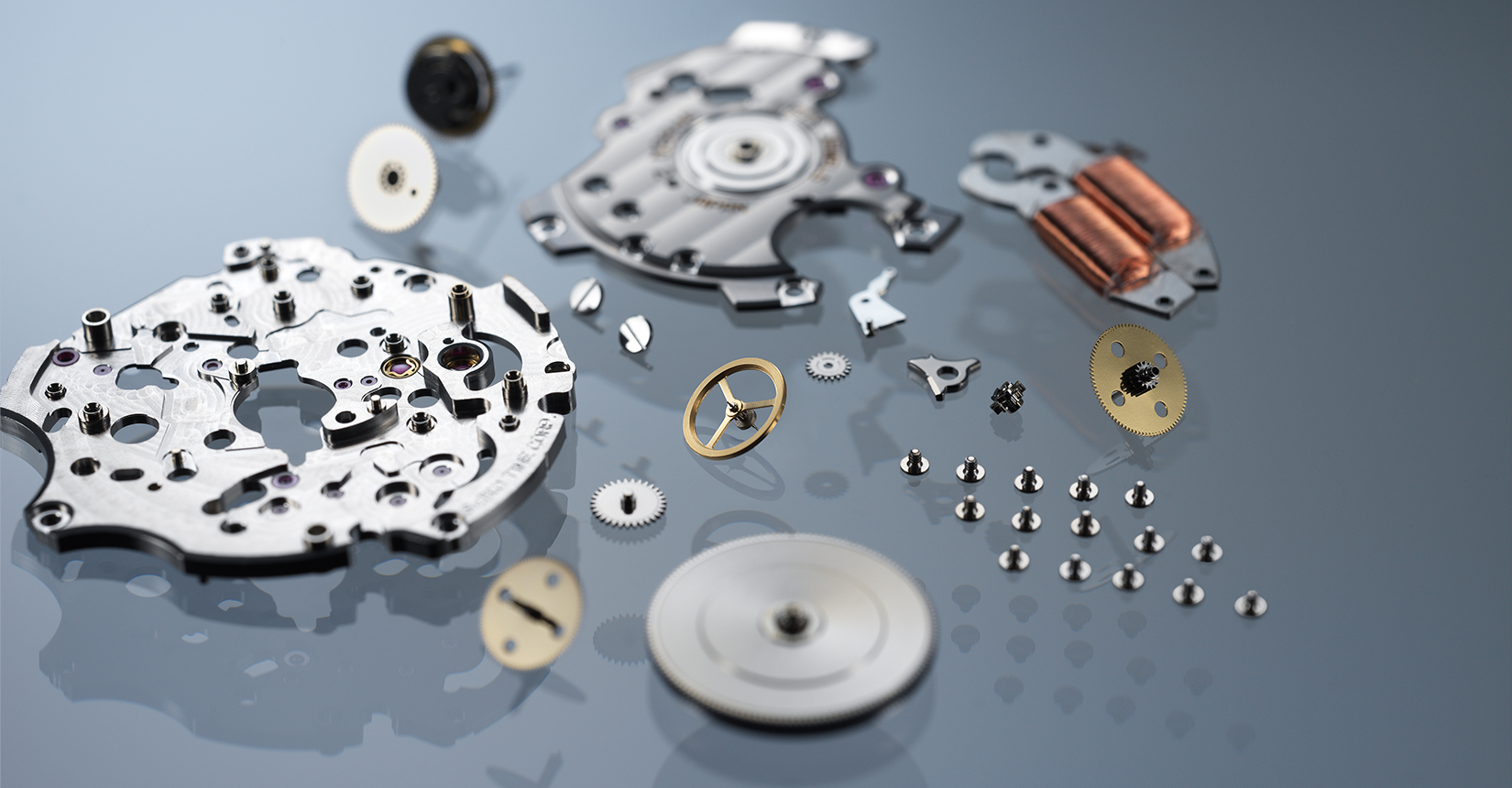

Höchste Handwerkskunst bei der Montage und Regulierung

Spring Drive kombiniert die besten Elemente mechanischer und elektronischer Uhren. Während Dreizeiger-Versionen über 200 Komponenten enthalten, sind es bei den Versionen mit mehr Funktionen wie dem Spring Drive Chronographen weit über 300, die allesamt von Hand montiert werden.

Der Zusatz von Schmierölen sorgt für ein reibungsloses Zusammenspiel aller Komponenten. Es gibt nicht weniger als 80 Schmierstellen in einem Dreizeiger-Kaliber und 140 im Chronographen. Die Öle werden von Hand aufgetragen, was zeitintensiv ist und ein großes Geschick voraussetzt.

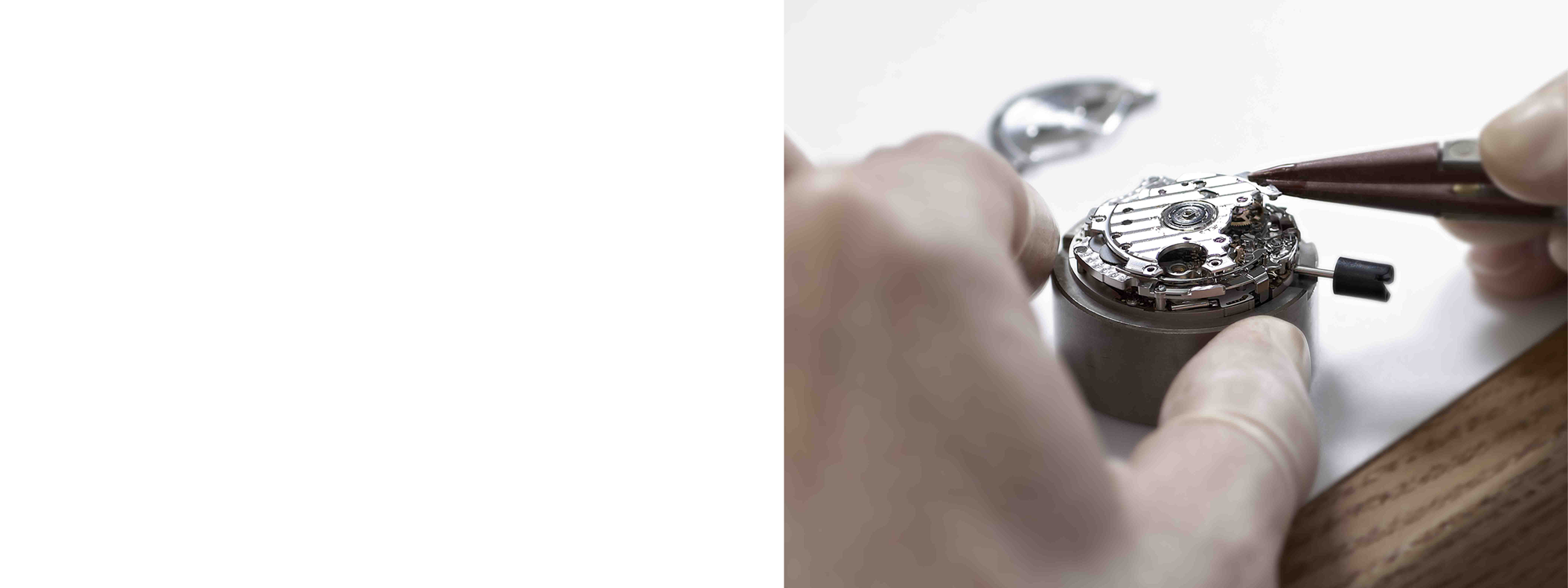

Die letzten Anpassungen und Verfeinerungen der Werkteile werden von Hand vorgenommen, da keine Maschine mit den Fähigkeiten unserer HandwerkerInnen mithalten kann. Nur so sind die vorgegebenen Toleranzen bis zu einem hundertstel Millimeter möglich.

TECHNOLOGIE

Spring Drive spiegelt den natürlichen Fluss der Zeit wider

Spring Drives Einzigartigkeit ist die absolute Gleitbewegung des Sekundenzeigers.

Der Zeiger bewegt sich weder im Sekundentakt einer Quarzuhr noch im schnellen Rhythmus einer mechanischen Uhr, sondern in einer ruhigen und beständigen Gleitbewegung.

Da das Werk keine Hemmung besitzt, verläuft jegliche Drehbewegung in eine Richtung, sodass die Zeiger sanft und ohne Ticken über das Zifferblatt gleiten. Spring Drive ist die einzige Uhr der Welt, die den natürlichen und beständigen Fluss der Zeit widerspiegelt.

TECHNOLOGIE

Größere und schwerere Zeiger

Während Quarzuhrwerke von ihrer hohen Präzision profitieren, macht ihr schwaches Drehmoment das Bewegen schwerer Zeiger unmöglich.

Mechanische Uhrwerke hingegen verfügen über ein höheres Drehmoment, was längere, bis zum Rand des Zifferblatts reichende Zeiger gestattet. Sie können jedoch nicht mit der Präzision von Quarzuhrwerken mithalten.

Spring Drive kombiniert die Präzision einer Quarzuhr mit dem Drehmoment einer mechanischen Uhr, sodass eine Uhr mit den langen Zeigern und der hohen Grand Seiko eigenen Präzision, gefertigt werden kann.

TECHNOLOGIE

Ganggenauigkeit von ±15 Sekunden pro Monat

Da Spring Drive von einer Hauptfeder angetrieben wird, ermöglicht der zur Gangreglung integrierte Quarzoszillator eine bemerkenswerte Genauigkeit von ±15 Sekunden pro Monat, was einer Sekunde pro Tag entspricht.

Nach einer speziellen, zusätzlichen Einstellung durch unsere ausgezeichneten UhrmacherInnen gehen die Kaliber 9R01, 9R96, 9R16 und 9R15 mit einer durchschnittlichen Monatsrate von ±10 Sekunden über die Präzision eines Spring Drive Uhrwerks hinaus, was einer Tagesrate von nur einer halben Sekunde pro Tag entspricht.

TECHNOLOGIE

8 Tage Gangreserve

Spring Drive erreicht nicht nur eine sehr hohe Präzision, sondern hat auch eine außergewöhnliche Aufzugseffizienz und eine hohe Gangreserve. Tatsächlich liefert das Kaliber 9R01 8 Day eine bemerkenswerte Gangreserve von acht Tagen.

Um die achttägige (192 Stunden) Gangreserve des Kalibers 9R01 zu realisieren, wurden drei Federhäuser statt nur einem Federhaus integriert, die miteinander verbunden sind und deren Federn sich zeitgleich, aber dreimal langsamer entspannen, als es bei einem einzelnen Federhaus der Fall ist.

Das Kaliber wurde auch durchgängig so konzipiert, dass es die Energieeffizienz maximiert und die Reibung zwischen den Teilen reduziert, die sonst zu einem Verlust bei der Übertragung der von der Aufzugsfeder kommenden Energie führen würde.

TECHNOLOGIE

Der präziseste Chronograph mit Federantrieb der Geschichte

Dank der Gleitbewegung des Chronographen-Sekundenzeigers misst der Spring Drive Chronograph die verstrichene Zeit exakt und nicht nur sekundengenau. Dank Kolonnenrad und vertikaler Kupplung ist sowohl bei der Drückerbetätigung als auch bei der Zeitmessung bis zu 12 Stunden die äußerste Präzision von einer Sekunde pro Tag gewährleistet.

TECHNOLOGIE

Der energieeffiziente integrierte Schaltkreis verbraucht nur 1/300.000.000.000stel der Energie einer LED-Lampe.

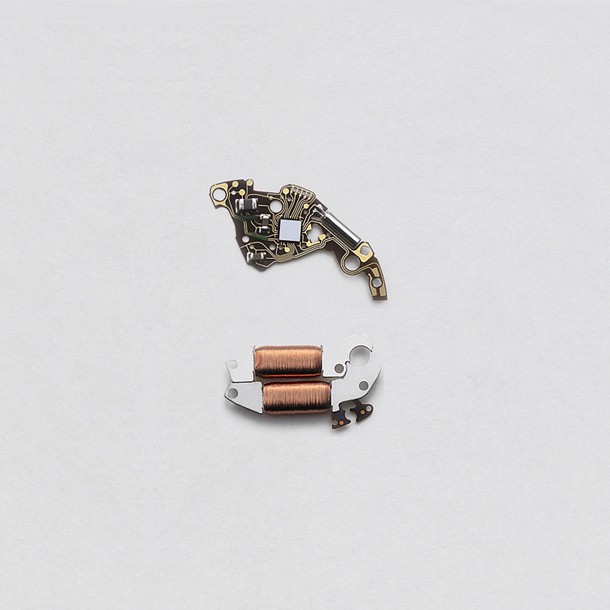

Die Spring Drive Schaltkreisplatine nutzt eine Silizium Isolierschicht, die als Silicon on Insulator (SOI) bekannt ist, um den Stromverbrauch zu reduzieren.

Dank unserer führenden Rolle in den Bereichen Energiemanagement, Elektronik und Mikrotechnik haben wir einen energieeffizienten integrierten Schaltkreis entwickelt, der nur 1/300.000.000.000stel der Energie eines LED Lampe verbraucht. Diese und andere Weiterentwicklungen sichern Spring Drive eine Gangreserve von 72 Stunden.

TECHNOLOGIE

Ein hocheffizienter Rotor hilft, die Gangreserve zu vergrößern.

Das Herzstück des Tri-Synchro-Regulationssystems ist ein Rotor, der zur 72-Stunden-Gangreserve beiträgt. Sein Geheimnis sind die 25.000 engen Drahtumwindungen, die zur perfekten Wicklung des Wicklungsblocks beitragen.

Geschichte

1977 begibt sich ein junger Seiko Ingenieur auf die Suche, seinen Traum von einer unendlichen Uhr wahr werden zu lassen. In seiner Vision wird die Uhr von einer Aufzugsfeder angetrieben und weist eine Gangabweichung von nur einer Sekunde am Tag auf - eine Genauigkeit, wie sie bisher nur von hochwertigen elektronischen Uhren erreicht wurde. Dieser Ingenieur, Yoshikazu Akahane, verfolgte seinen Traum 28 Jahre voller Beharrlichkeit, es gab zahllose Rückschläge und es mussten über 600 Prototypen gefertigt werden, bis er und sein Team mit Hilfe neuer Technologien in allen Bereichen der Uhrmacherkunst diesen Traum realisieren konnten. Im Jahr 2007 wurde der Seiko Spring Drive Chronograph geboren, der Akahanes Traum in die Welt trägt.

Mehr

Movement Comparison

Movement Ganggenauigkeit Gangreserve Steine Bemerkungen

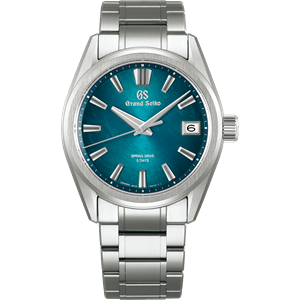

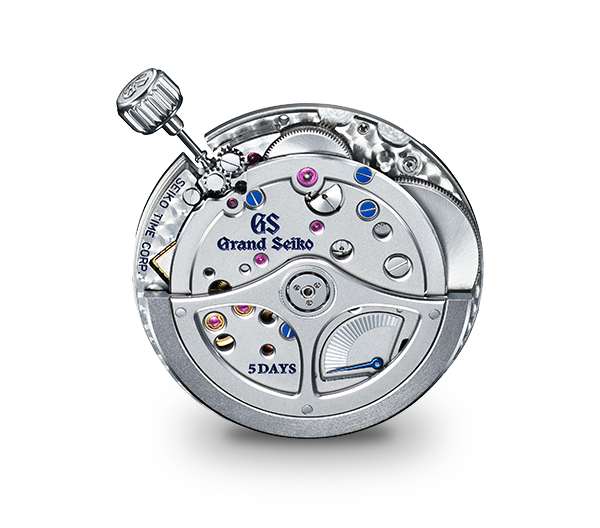

Spring Drive 5-Tage
Kaliber 9RA2
(Automatik mit Handaufzugsmöglichkeit)
±10 Sekunden pro Monat (±0,5 Sekunden pro Tag) etwa 120 Stunden (5 Tage) 38 Steine - Offset Magic Lever
- zwei Federhäuser
- einteilige Mittelbrücke
- Gangreserveanzeige

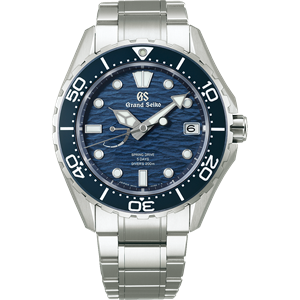

Spring Drive 5 Days

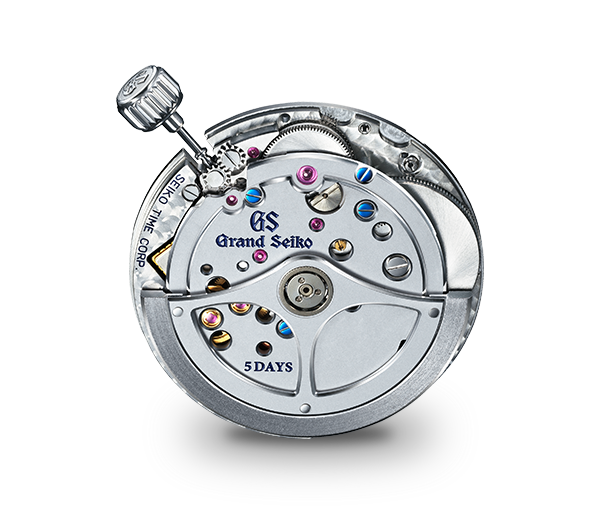

Caliber 9RA5
(Automatic with manual winding)
±10 seconds per month (±0.5 second per day) Approximately 120 hours (5 days) 38 jewels -Offset Magic Lever
-Dual-size Barrels
-One-piece Center Bridge
-Power reserve indicator

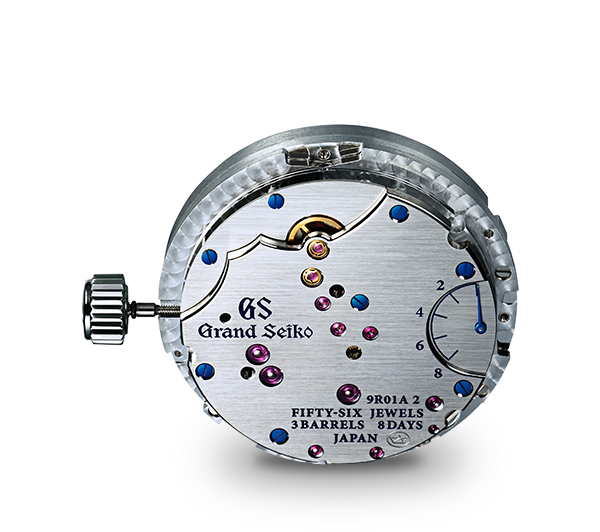

Spring Drive 8-Tage Gangreserve
Kaliber 9R01
(Manuell)
±0,5 Sekunden pro Tag (±10 Sekunden pro Monat) Mehr als. 192 Stunden 56 Steine Restenergie-Anzeige, Funktion zur Einstellung eines
Zeitunterschieds, gekoppelt mit der Datumsanzeige

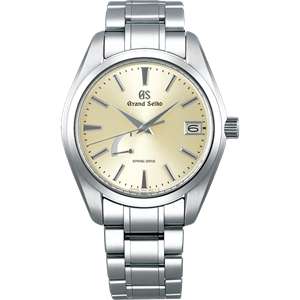

Spring Drive Mit Handaufzug

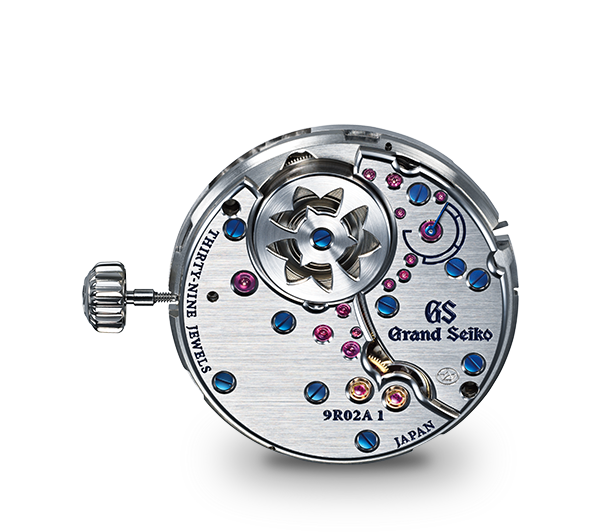

Kaliber 9R02
(Manuell)
±1 Sekunde pro Tag (±15 Sekunden pro Monat) Ca. 84 Stunden 39 Steine Dual Spring Barrel
Torque Return System
Gangreserveanzeige

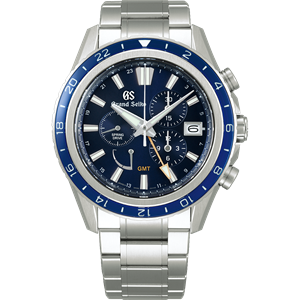

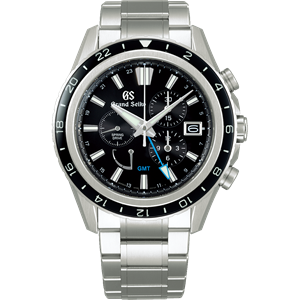

AUTOMATIC SPRING DRIVE 3-DAY CHRONOGRAPH GMT

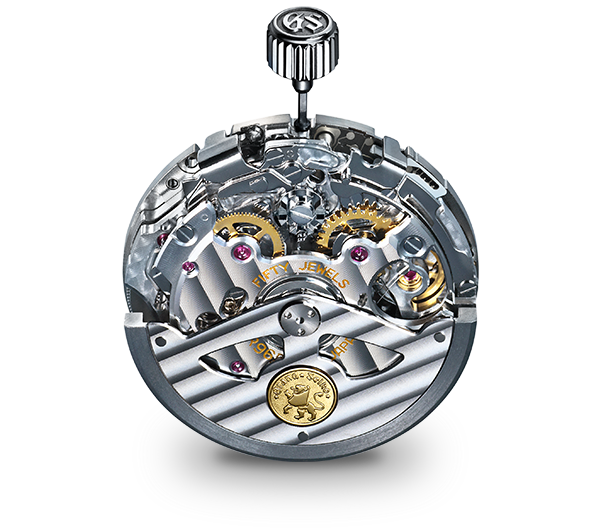

Caliber 9R96
(Automatic with manual winding)
±0.5 second per day (±10 seconds per month) Approximately 72 hours 50 jewels -Power reserve indicator
-Dual time function with 24-hour hand
-Quick correction function of time difference adjusting to a calendar
-Stopwatch function

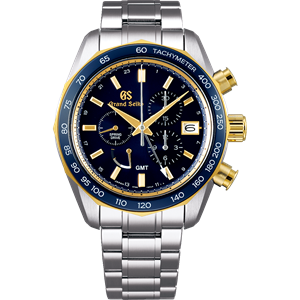

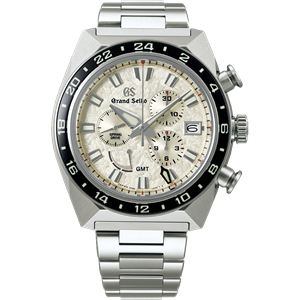

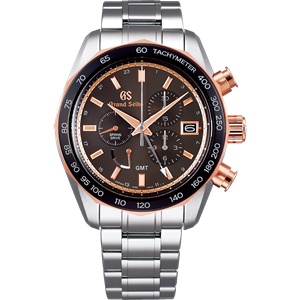

Spring Drive Automatik Chronograph GMT

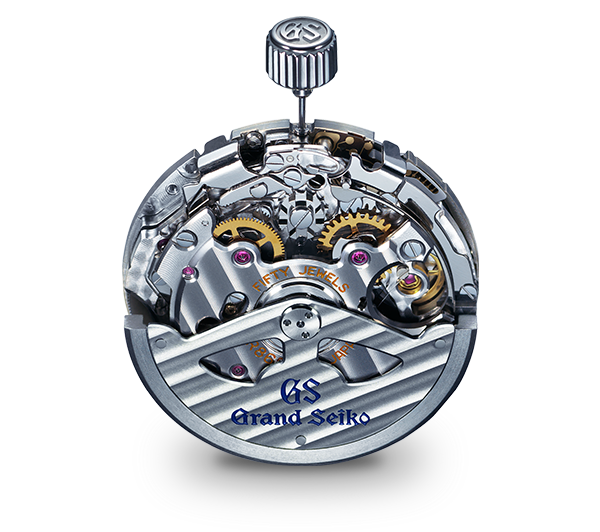

Kaliber 9R86
(Automatik mit Handaufzug)
±1 Sekunden pro Tag (±15 Sekunden pro Monat) Mehr als 72 Stunden 50 Steine Gangreserveanzeige, Dual Time Funktion mit 24-Stunden-Anzeige, Stoppuhr, Funktion zur Einstellung eines Zeitunterschieds, gekoppelt mit der Datumsanzeige

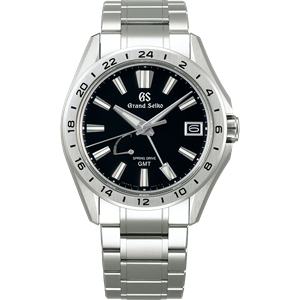

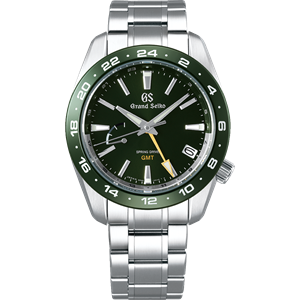

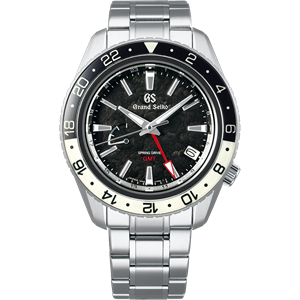

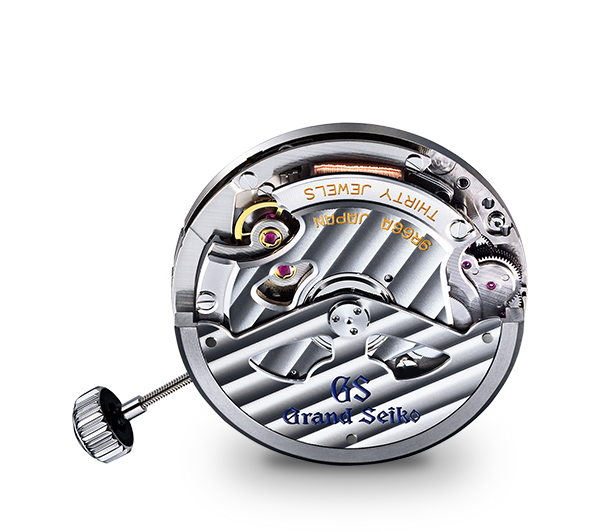

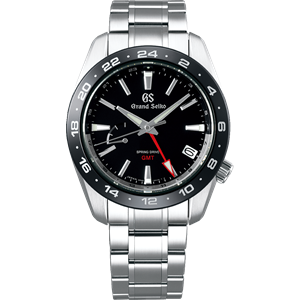

Spring Drive 3-Tage Gangreserve GMT
Kaliber 9R66
(Automatik mit Handaufzug)
±1 Sekunden pro Tag (±15 Sekunden pro Monat) Mehr als 72 Stunden 30 Steine Restenergie-Anzeige, Dual Time Funktion mit 24 Stunden-Anzeige

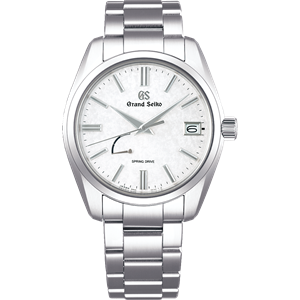

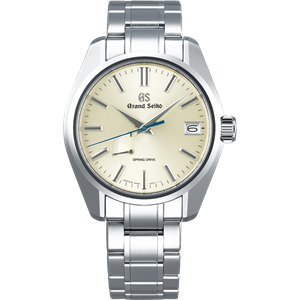

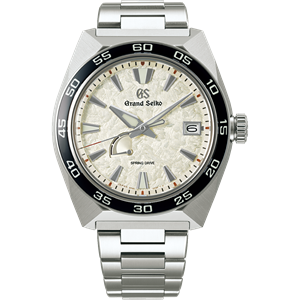

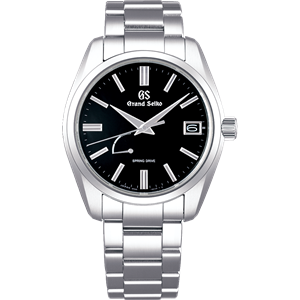

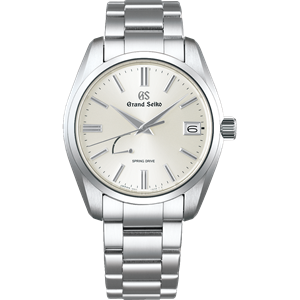

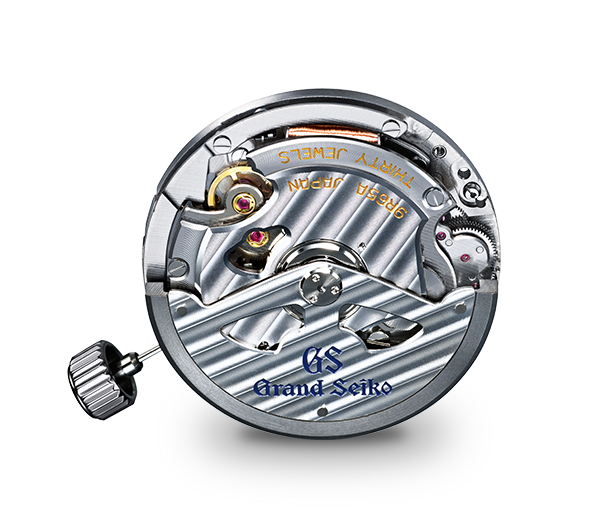

Spring Drive Automatik
Kaliber 9R65
(Automatik mit Handaufzug)
±1 Sekunden pro Tag (±15 Sekunden pro Monat) Mehr als 72 Stunden 30 Steine Restenergie-Anzeige
Manual-winding Spring Drive
Caliber 9R16
(Automatic with manual winding)
±0.5 second per day (±10 seconds per month) Approximately 72 hours 30 jewels -Power reserve indicator
-Dual time function with 24-hour hand
-Quick correction function of time difference adjusting to a calendar

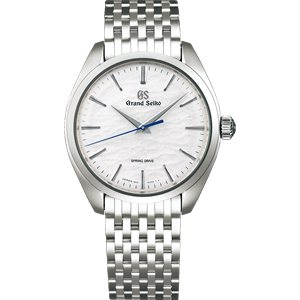

Spring Drive Mit Handaufzug

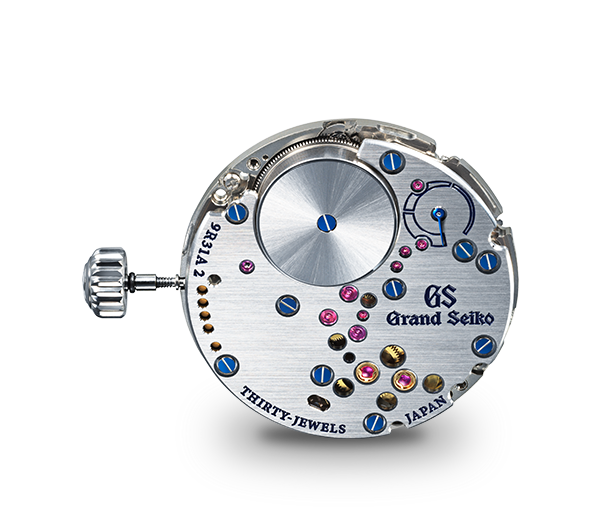

Kaliber 9R31
(Handaufzug)
±15 Sekunden pro Monat (±1 Sekunden pro Tag) Ca. 72 Stunden 30 Steine - Doppelfederhaus
- Restenergie-Anzeige
