9F
Quartz
Das Kaliber 9F ist ein exklusives Grand-Seiko-Quarzwerk aus dem Jahr 1993. Es wird in der Manufaktur Shinshu Watch Studio, die sich in Shiojiri in der Präfektur Nagano befindet, gefertigt und zu vollständigen Zeitmessern zusammengesetzt.
Präzision und Langlebigkeit sind das Wesen einer idealen Uhr und waren schon immer ein zentrales Ideal von Grand Seiko. Das Kaliber 9F wurde entwickelt, um diese Eigenschaften in die Quarzuhr einzubringen, und hat in jeder Hinsicht einen neuen Standard für Quarzuhren gesetzt.
- Das Drehmoment, das mit dem eines mechanischen Uhrwerks vergleichbar ist, ermöglicht die langen und breiten Zeiger von Grand Seiko.
- Der Mechanismus bewegt die Zeiger dabei sanft und gleichmäßig.
- Der Instant Date Change Mechanism sorgt für eine augenblickliche Aktualisierung der Datumsanzeige.
- Die versiegelte Struktur verbessert die Rückhaltung der Schmieröle und verhindert das Eindringen von Staub in das Uhrwerk, wenn die Batterie gewechselt wird.
Das 9F-Kaliber definiert die Quarzuhr neu und bietet eine höhere Leistung und eine längere Lebensdauer. Dieses Quarzwerk verdient in jeder Hinsicht den Namen Grand Seiko.
Mechanismus
Ein Quarzwerk ist auf eine Batterie als Energiequelle angewiesen. Die Batterie sendet Strom an einen Quarzoszillator, der mit einer Frequenz von exakt 32.768 Schwingungen pro Sekunde vibriert. Ein IC erkennt diese Vibrationen und sendet jede Sekunde ein genaues Zeitsignal an den Schrittmotor. Der Schrittmotor aktiviert sich gemäß diesem Zeitsignal und dreht präzise eine Reihe von Zahnrädern sowie die Uhrzeiger.
Der Twin Pulse Control Motor bewegt die breiten Zeiger der Grand Seiko
Da sie nicht mit dem hohen Drehmoment mechanischer Uhren mithalten können, werden für Quarzuhren in der Regel leichtere und dünnere Zeiger verwendet. Quarzmodelle von Grand Seiko trotzen dieser Einschränkung. Ihre Zeiger haben die gleiche Länge und Breite wie die anderen Zeiger mechanischer Grand Seiko Uhren. Das 9F-Quarzwerk macht dies durch seinen Twin Pulse Control Motor möglich, ein System, das in der Lage ist, längere und schwerere Zeiger zu drehen und dabei die Batterieleistung zu schonen.
In einem normalen Quarzwerk bewegt sich der Sekundenzeiger in einem einzelnen Schritt von einer Sekunde zur nächsten. Im 9F-Quarzwerk hingegen macht der Sekundenzeiger zwei aufeinanderfolgende Schritte pro Sekunde, die durch zwei nacheinander folgende Impulssignale ausgelöst werden. Die Erhöhung der Anzahl der Impulssignale verstärkt das Ausgangsdrehmoment des Rotors und ermöglicht den Einsatz schwererer Stunden-, Minuten- und Sekundenzeiger. Dieser zweistufige Prozess ist mit bloßem Auge nicht zu erkennen und erscheint als ein einziger, nur eine Sekunde dauernder Schritt.
Eine unabhängige Achsenstruktur für eine gleichmäßige Zeigerbewegung
Bei der Zeiteinstellung kann es zu unbeabsichtigten Interferenzen zwischen dem Stunden- oder Minutenzeiger und dem Sekundenzeiger kommen, was zu einem leichten Zittern des dünneren Sekundenzeigers führt. Da selbst das kleinste Zittern mit den Standards von Grand Seiko unvereinbar ist, wurde von den Ingenieuren eine unabhängige Achsenstruktur, die Independent Axis Structure, entwickelt, die eine Lösung dieses Problem darstellt.
Der Sekundenzeiger einer Uhr läuft jeden Tag 1.440 Mal um das Zifferblatt, während der Minutenzeiger 24 Umdrehungen vollführt. Die genaue Zeit kann nur dann korrekt angezeigt werden, wenn es keine Interferenzen zwischen diesen rotierenden Teilen gibt.
Im 9F-Quarzwerk bewegen sich alle Zeiger unabhängig voneinander, wodurch ein Aneinanderreiben verhindert wird. Außerdem wird das Zittern bei der Zeitkorrektur beseitigt und eine gleichmäßige und präzise Bewegung ermöglicht.
Präzise Bewegung des Sekundenzeigers mit dem Backlash-Auto-Adjust-Mechanismus
Die Uhrzeiger werden durch eine Reihe von Zahnrädern angetrieben, und es gibt immer ein gewisses Spiel, einen Backlash-Mechanismus, zwischen den Zähnen, die jedes Zahnrad mit dem nächsten verbinden. Dieser Backlash-Mechanismus ermöglicht zwar eine reibungslose Drehung der Zahnräder, ist aber auch für das leichte Zittern des Sekundenzeigers verantwortlich, eine Ungenauigkeit, die für die Konstrukteure von Grand Seiko nicht akzeptabel ist.
Um dieses Problem zu lösen, wurde eine einzigartige Methode entwickelt, die eine präzise Bewegung des Sekundenzeigers ermöglicht, der so genannte Backlash-Auto-Adjust-Mechanismus. Dieser Mechanismus nutzt eine Spiralfeder, ein zentrales Bauteil mechanischer Uhren. Durch die Nutzung der geringen Federkraft der Spiralfeder kann das leichte Zittern des Sekundenzeigers stabilisiert werden, so dass der Sekundenzeiger präzise und ohne Zittern vorrückt.
Präzise Zeiteinstellung
Die Bewegung der Krone ist ein weiteres einzigartiges Merkmal des 9F-Quarzwerks.
Bei Standard-Quarzuhren bewegt eine volle Umdrehung der Krone den Minutenzeiger um 60 Minuten. Beim 9F-Kaliber bewegt sich der Minutenzeiger bei einer vollen Umdrehung der Krone nur um 20 Minuten, was eine noch präzisere Einstellung der Zeit ermöglicht.
Unmittelbare Umschaltung der Datumsanzeige
Das 9F-Quarzwerk nutzt einen Nocken und einen Hebel in Verbindung mit dem Antriebsrad der Datumsanzeige als Teil eines Mechanismus, der als Instant Date Change Mechanismus bekannt ist.
Durch diesen Mechanismus baut das Antriebsrad der Datumsanzeige bei seiner Drehung eine Spannung in der Hebelfeder auf, die schließlich die gespeicherte Energie freigibt, wenn die Position des Nockens erreicht wird, wodurch das Kalenderrad augenblicklich vorwärts bewegt wird.
Die Aufgabe, den Instant-Date-Change-Mechanismus so auszurichten, dass er genau um Mitternacht in Gang gesetzt wird, obliegt den erfahrenen Konstrukteuren von Grand Seiko, die den Mechanismus in akribischer Handarbeit einstellen. Um sicherzustellen, dass der Datumswechsel nicht zu früh erfolgt, ist der Mechanismus so eingestellt, dass er innerhalb von fünf Minuten nach Mitternacht ausgelöst wird.
Regulierungsumschaltung für Präzisionseinstellungen durch den After-Sales-Service
Während mechanische Uhren über einen Mechanismus zur Feinregulierung der Ganggenauigkeit verfügen, sind solche Einstellmöglichkeiten bei den meisten Quarzuhren nicht vorhanden.
Das 9F-Quarzwerk verfügt jedoch über einen Regulierungsschalter, der eine solche Präzisionssteuerung ermöglicht. Sollte eine Uhr des 9F-Kalibers aufgrund von Umwelteinflüssen oder anderen Faktoren einmal zu schnell oder zu langsam gehen, kann der Schalter verwendet werden, um solche Abweichungen durch den Kundendienst korrigieren zu lassen. Der Besitzer kann sich viele Jahre lang an der hohen Präzision seiner Uhr erfreuen, selbst wenn sie unter ungewöhnlich hohen oder niedrigen Temperaturen oder anderen besonderen Bedingungen getragen wird. Angesichts der hohen Ganggenauigkeit des 9F-Quarzwerks von ±10 Sekunden pro Jahr, werden die meisten Besitzer diese Einstellfunktion vermutlich nie benötigen und nicht einmal wissen müssen, dass es sie gibt.
Eine Schutzschildkonstruktion und ein einzigartiges Gehäuse
Grand Seiko hat eine Schutzschildkonstruktion entwickelt, die verhindert, dass beim Batteriewechsel Staub in das Räderwerk des Uhrwerks gelangt. Dadurch wird das Risiko von Schäden minimiert, wenn das Gehäuse zum Batteriewechsel geöffnet wird - ein Vorgang, der bei jedem Quarzwerk erforderlich ist. Darüber hinaus sorgt eine einzigartige Bauweise des Lagers dafür, dass der Rotor, das Herzstück des Quarzwerks, in einer hochgradig luftdichten Umgebung eingeschlossen ist. Dadurch wird das Schmierölreservoir für den Schrittmotor-Pivot vom Luftaustausch abgeriegelt, was die Lebensdauer des Öls verlängert.
Zur Gewährleistung einer höheren Präzision
Der 3-monatige Alterungsprozess von Quarzoszillatoren
Die Genauigkeit einer Quarzuhr hängt davon ab, ob der Quarzoszillator eine präzise Frequenz von 32.768 Schwingungen pro Sekunde aufrechterhalten kann.
Trotz der allgemeinen Regelmäßigkeit dieser Schwingung weist jeder Quarzoszillator unterschiedliche Leistungsmerkmale auf. Einige sind nicht in der Lage, eine stabile Leistung über längere Nutzungszeiträume und bei Veränderungen der Umgebungsbedingungen aufrechtzuerhalten. Andere Oszillatoren können anfangs mit hoher Präzision arbeiten, aber im Laufe der Jahre Veränderungen in ihrer Schwingung erfahren, was zu Ungenauigkeiten führt.
Im Rahmen des Fertigungsprozesses werden Quarzoszillatoren aus eigener Herstellung zunächst drei Monate lang „altern“ gelassen, wobei sie bestimmten elektrischen Spannungen ausgesetzt werden, um ihre Eigenschaften zu stabilisieren. Danach erst werden sie getestet und ausgewählt, wobei nur Quarzoszillatoren, die strenge Standards erfüllen, für das 9F-Quarzwerk verwendet werden.
Temperaturüberwachung 540 Mal pro Tag
Quarzoszillatoren sind empfindlich gegenüber Temperaturschwankungen.
Die Frequenz von 32.768 Schwingungen pro Sekunde schwankt mit den Veränderungen der Umgebungstemperatur.
Um dieses Problem zu lösen, werden Informationen über die individuellen Eigenschaften eines Oszillators vorab im IC gespeichert. Da jeder Oszillator seinem eigenen, individuell eingestellten IC angepasst wird, funktionieren die 9F-Uhrwerke perfekt.
Auch die Temperatur im Inneren der Uhr wird 540 Mal pro Tag gemessen. Die Temperaturdaten werden an den IC übertragen und dort verarbeitet, wobei jede Abweichung kompensiert wird, die der Erhaltung der hohen Genauigkeit abträglich wäre.
Ein von Hand gefertigtes Quarzwerk
Während die Mehrheit der Quarzwerke weltweit durch automatische Montageprozesse hergestellt wird, wird das 9F-Kaliber von Grand Seiko vollständig von Hand montiert. Zwei Fachleute vereinen ihre individuellen Talente, um den hohen Qualitätsstandard jedes Grand Seiko 9F Uhrwerks sicherzustellen - der eine montiert die Datumsanzeige, der andere den Rest des Uhrwerks.
Nachdem das Uhrwerk zusammengebaut wurde, werden Zifferblatt, Indizes und Zeiger angebracht, und das gesamte Uhrwerk wird in das Gehäuse eingesetzt. Beim Anbringen der Zeiger handelt es sich um eines der heikelsten und präzisesten Verfahren, das die außergewöhnliche Kunstfertigkeit eines erfahrenen Handwerkers erfordert.
Die Stunden- und Minutenzeiger sind in einem Abstand von nur 2 mm parallel zueinander angeordnet und durch Reibungskraft an der Bewegungsachse fixiert. Nur ein Experte kann sicherstellen, dass alle Zeiger, die nur 0,2 mm voneinander entfernt sind, reibungslos funktionieren, ohne bei der Drehung miteinander zu kollidieren.
Um sicherzustellen, dass bei der Montage keine Kratzer oder Flecken auf den Zeigern entstehen, polieren die Handwerker von Grand Seiko die Spitzen ihrer Zangen mehrmals täglich. Dies ist nur ein Beispiel für die akribische Detailgenauigkeit, die in die Herstellung jeder 9F-Kaliber-Uhr einfließt. Es ist dieses Handwerk und Können, das die Qualität, Leistung und Schönheit der Quarzuhren von Grand Seiko garantiert.

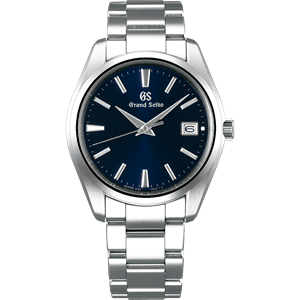

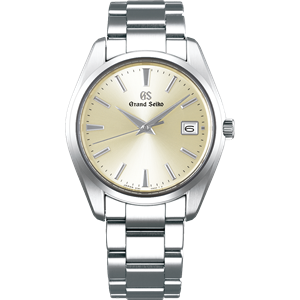

9F Quarz Modelle
9F Quartz Kaliber
Movement Comparison
| Movement | Ganggenauigkeit | Batterielebensdauer | Bemerkungen |
|---|---|---|---|
| Ein Modell Mit Datumsanzeige Und GMT Funktion Kaliber 9F86 |
±10 Sekunden pro Jahr | Ca. 3 Jahre | - |
| Ein Modell Mit Datumsanzeige Kaliber 9F85 |
±10 Sekunden pro Jahr | Ca. 3 Jahre | - Sofortiger Datumswechsel
- Kalendergekoppelte Funktion zur Zeitunterschiedskorrektur |
| Ein Modell Mit Datumsanzeige Kaliber 9F62 |
±10 Sekunden pro Jahr | Ungefähr 3 Jahre | -Mechanismus zur sofortigen Datumsänderung |
| Ein Modell Ohne Datumsanzeige Kaliber 9F61 |
±10 Sekunden pro Jahr | Ca. 3 Jahre | - |
