Spring Drive Self-winding 5 Days Caliber 9RA5
Calibre 9RA5
No Shinshu Watch Studio, berço do Spring Drive, artesãos e artesãs dedicados montam meticulosamente cada relógio à mão, componente por componente, da caixa, do mostrador, dos ponteiros e dos índices aos demais componentes. Em todas as etapas da criação do movimento — do desenvolvimento e do projeto à fabricação, montagem e ajuste —, artesãos e artesãs altamente qualificados empenham-se em alcançar os mais elevados padrões de qualidade e mantêm total dedicação ao aprimoramento contínuo de suas habilidades. O Calibre 9RA5 é o movimento Spring Drive que melhor representa essa expertise e essa paixão.
O Calibre 9RA5 apresenta uma precisão de ±10 segundos por mês e utiliza o "Offset Magic Lever" (Alavanca Mágica Deslocada) para reduzir a espessura do movimento em 0,8 mm. Ao reposicionar a coroa para uma posição mais recuada, o centro de gravidade do relógio é rebaixado, proporcionando um ajuste perfeito ao pulso. Os "Dual-size Barrels" (Tambores de Tamanhos Diferentes) possuem dimensões distintas e são dispostos de forma a ampliar sua capacidade sem desperdiçar espaço. Isso permite alcançar uma reserva de marcha de 120 horas. A "One-piece Center Bridge" (Ponte Central Monobloco) garante a resistência estrutural, a durabilidade e a resistência a choques do movimento. Em conjunto, essas tecnologias inovadoras definem a próxima geração do movimento Spring Drive, o Calibre 9RA5.
Especificações
| Mecanismo de corda | Automático com opção de corda manual |
|---|---|
| Precisão | ±10 segundos por mês (±0,5 segundos por dia) |
| Reserva de marcha | Aproximadamente 120 horas (5 dias) |
| Número de rubis | 38 rubis |
| Características | -Offset Magic Lever
-Tambores de tamanhos diferentes (Dual-size Barrels) -Ponte Central Monobloco -Indicador de reserva de marcha |
O Calibre 9RA5 alcança uma elevada precisão de ±10 segundos por mês, em grande parte graças ao uso de um IC de alta precisão para Spring Drive, um módulo encapsulado a vácuo composto por um oscilador de cristal cuidadosamente selecionado e envelhecido por três meses, além de um circuito integrado (CI) alimentado por uma corrente elétrica extremamente baixa. Como a oscilação do cristal de quartzo é suscetível às variações de temperatura, o Calibre 9RA5 utiliza um sensor de temperatura localizado em seu circuito integrado especial de silício sobre isolante (SOI-IC), que coleta dados de temperatura 540 vezes por dia, determina a influência das variações térmicas sobre o circuito integrado e compensa as alterações no desempenho do oscilador. Além disso, ao acomodar o oscilador de cristal e o circuito integrado em um único módulo encapsulado a vácuo, eliminam-se as diferenças de temperatura entre ambos, permitindo ajustes térmicos extremamente precisos. Da mesma forma, a instalação de toda a fiação que conecta o oscilador de cristal ao circuito integrado dentro desse módulo encapsulado a vácuo impede que variações de umidade influenciem o movimento, além de protegê-lo contra os efeitos da eletricidade estática e da luz.

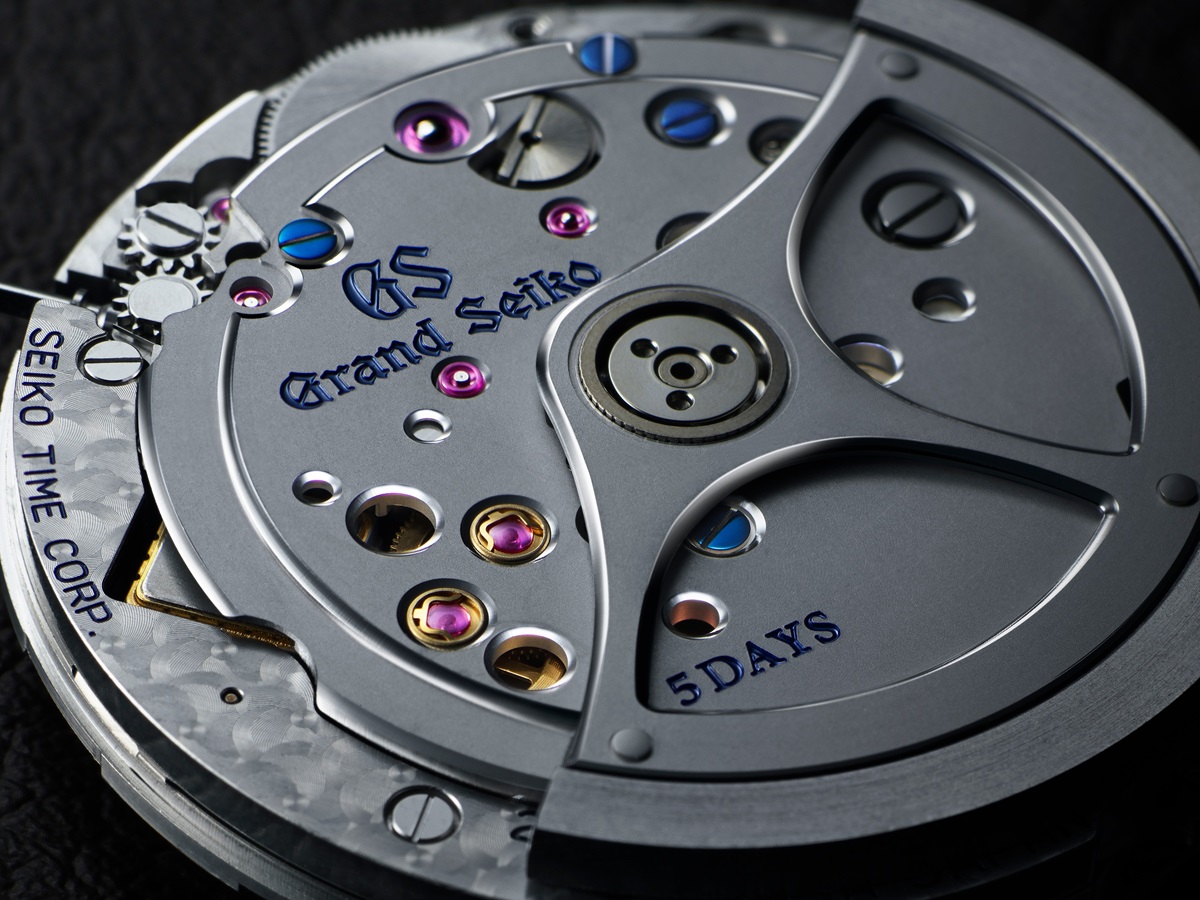

O acabamento externo do movimento apresenta uma beleza tipicamente japonesa, inspirada na natureza que cerca o estúdio onde ele é produzido. Os rubis remetem às estrelas que brilham intensamente sobre as montanhas durante os primeiros dias do inverno, enquanto a delicada textura das superfícies do movimento evoca a geada que cobre as árvores nessa estação.

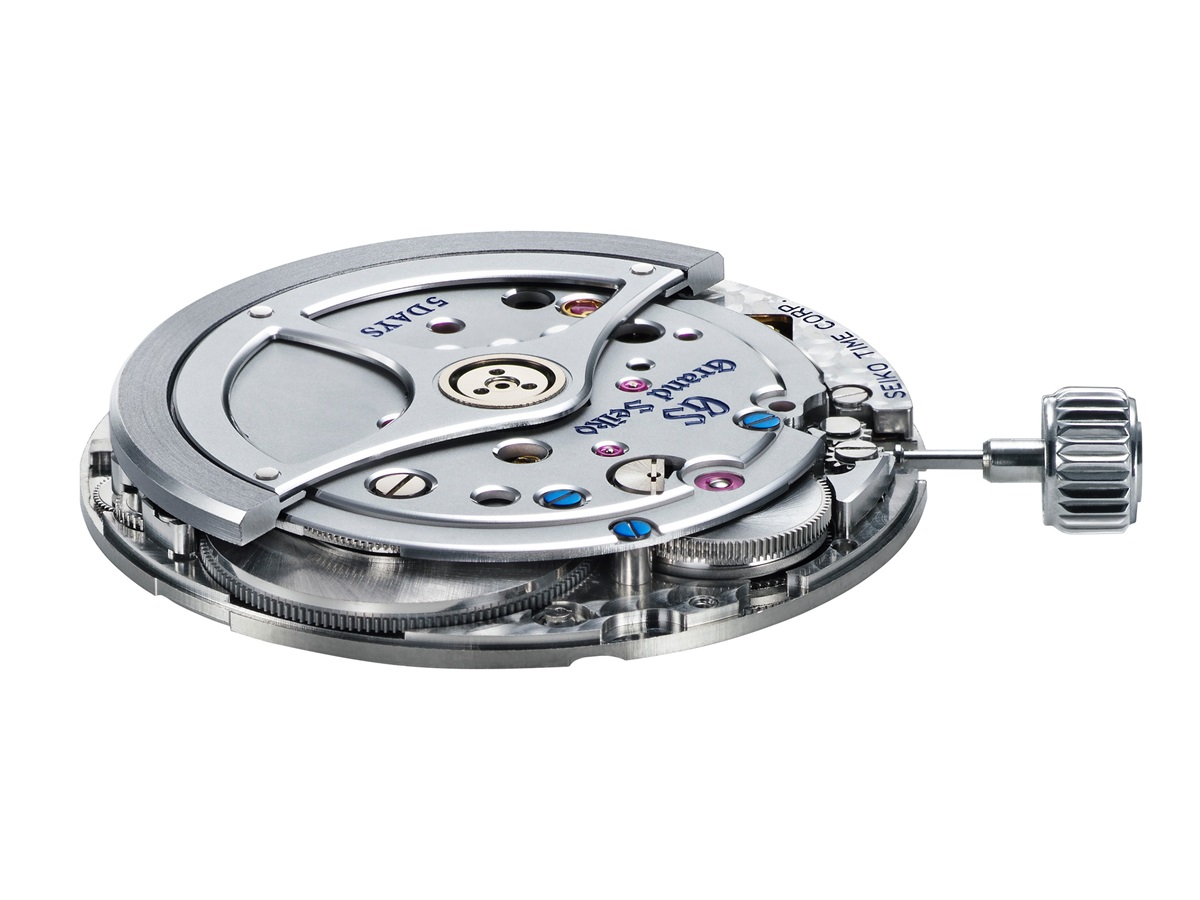

Um movimento fino que proporciona um ajuste confortável ao pulso
O Calibre 9RA5 é 0,8 mm mais fino que os movimentos da série Calibre 9R6. A redução da espessura dos componentes começou pelo peso oscilante, e o novo design reduziu a distância entre a base do movimento e o centro da coroa de 4,2 mm para 3,4 mm. Ao posicionar a coroa o mais próximo possível do fundo da caixa, o centro de gravidade do relógio é deslocado para baixo, proporcionando um ajuste natural e confortável ao pulso.

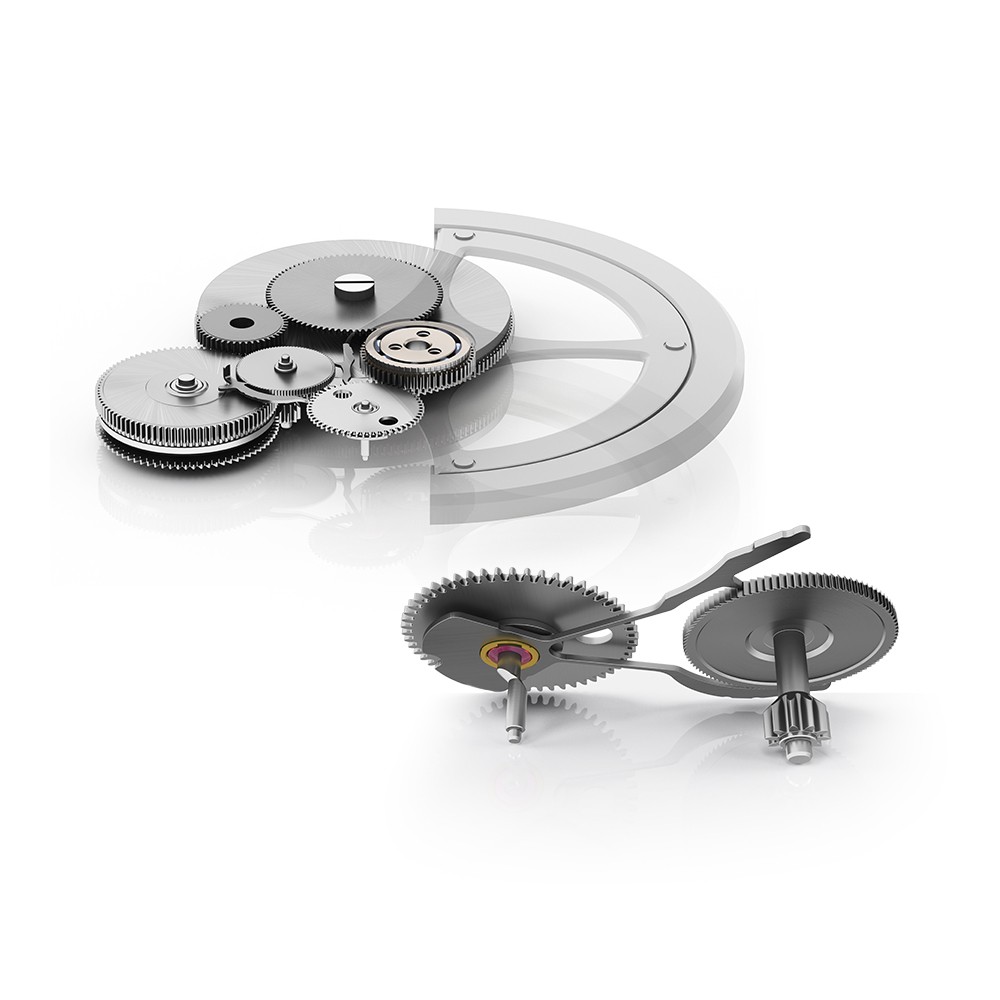

Alcançando maior eficiência de corda e um movimento mais fino: "Offset Magic Lever" (Alavanca Mágica Deslocada)
O Calibre 9RA5 utiliza o recém-desenvolvido "Magic Lever with Crank Wheel" (Alavanca Mágica com Roda de Manivela), deslocado do centro do movimento para proporcionar um perfil mais fino. Produzido no Shinshu Watch Studio com técnicas exclusivas de usinagem, a Alavanca Mágica com roda de manivela possibilitou uma nova estrutura que minimiza a carga aplicada à roda de manivela. Além disso, o reposicionamento da roda de transmissão permitiu que o "Offset Magic Lever" reduzisse ainda mais as dimensões do movimento, ao mesmo tempo em que aumentava sua eficiência de corda.

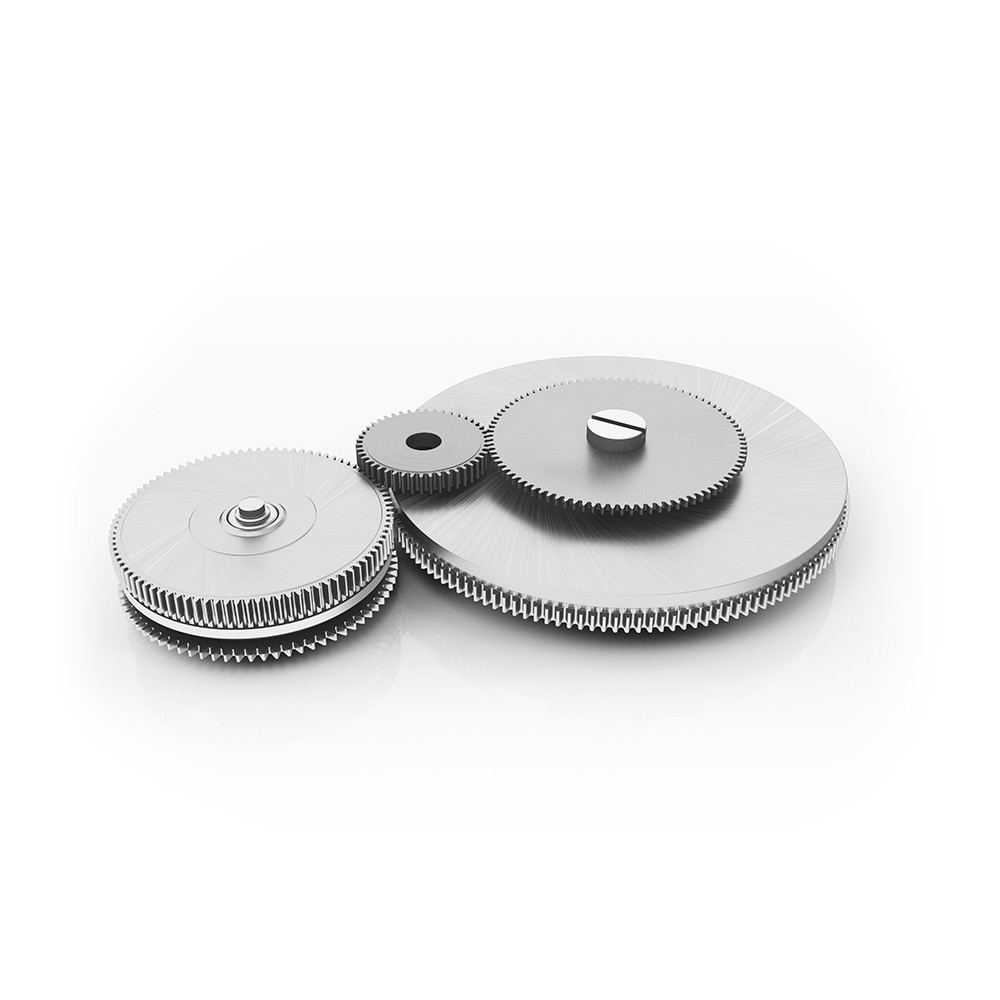

Alcançando uma reserva de marcha de 120 horas: "Os tambores de tamanhos diferentes"
O Calibre 9RA5 utiliza esse mecanismo em conjunto com uma relação de transmissão revisada do trem de engrenagens para manter o elevado torque alcançado pelo Calibre 9R6, ao mesmo tempo em que proporciona uma reserva de marcha de 120 horas. A utilização de dois tambores do mesmo tamanho resultaria em espaço ocioso. Por isso, foi desenvolvido um projeto com dois tambores de tamanhos diferentes, aproveitando o espaço disponível sem desperdício. Embora a eficiência da transmissão da energia cinética dos tambores varie em função de seu tamanho, foram introduzidos aprimoramentos nos dois tambores do Calibre 9RA5 para garantir que ambos transmitam a energia da mola principal com a mesma eficiência, assegurando um enrolamento e um desenrolamento uniformes.

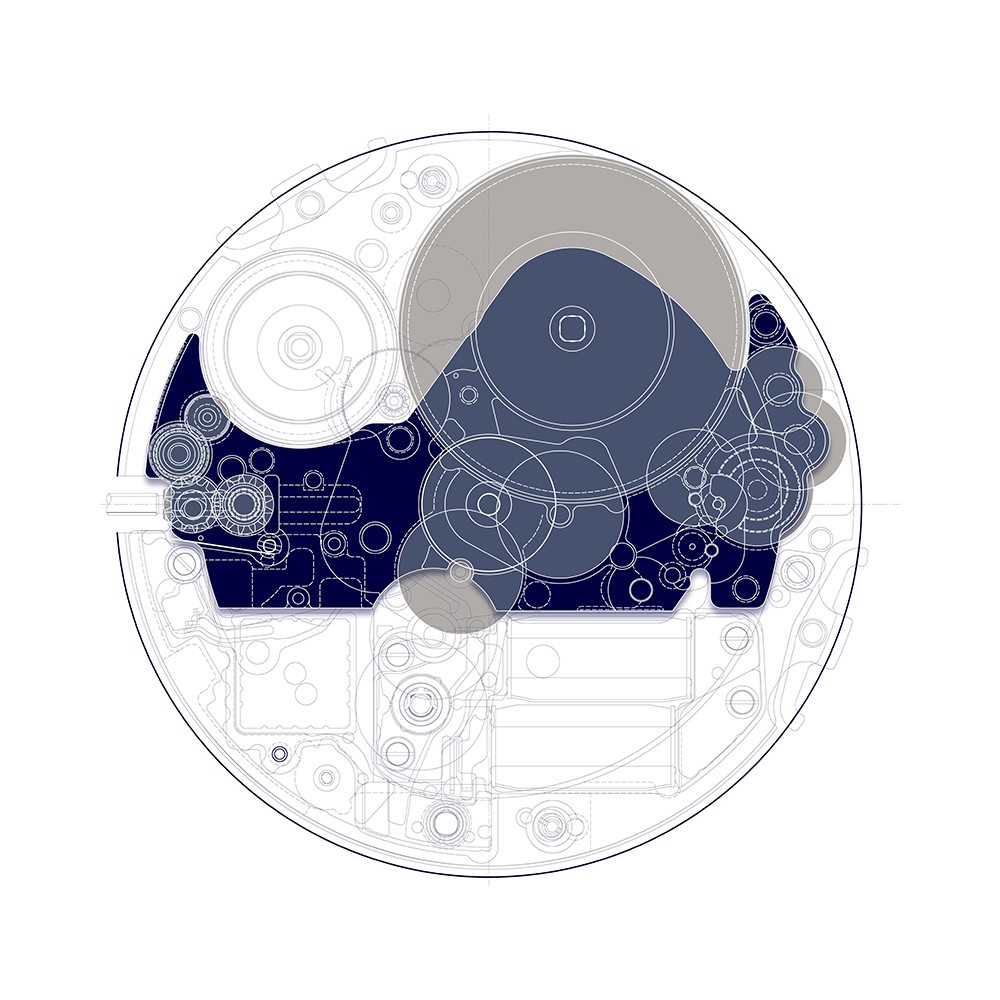

Alcançando durabilidade significativamente maior e maior eficiência na transmissão de energia: "One-piece Center Bridge" (Ponte Central Monobloco)
O Calibre 9RA5 apresenta uma arquitetura de pontes que reúne a ponte do tambor, a ponte da roda central e a ponte da haste de corda, anteriormente separadas, em uma única "One-piece Center Bridge" (Ponte Central Monobloco), que constitui o pilar central do movimento.
Essa estrutura do Calibre 9RA5 reforça a placa principal nas posições de 3 e 9 horas e, ao permitir que a maior parte do trem de engrenagens fique contida em sua estrutura, proporciona ao movimento ganhos significativos em resistência, durabilidade e resistência a choques. A integração de três componentes anteriormente separados em uma única peça também simplifica o armazenamento de componentes e a montagem, além de contribuir significativamente para a melhoria da eficiência de transmissão entre as engrenagens.
O acabamento do movimento reflete a beleza natural de Shinshu.
O exterior do Calibre 9RA5 recebe um acabamento meticuloso que reflete a beleza natural de seu local de origem, Shinshu, prefeitura de Nagano. O próprio design inspira-se na delicada geada que cobre as árvores no início do inverno e no céu estrelado visível entre seus galhos. Uma característica singular da geada que se forma quando a temperatura cai abaixo do ponto de congelamento é o brilho hipnotizante que parece envolver toda a paisagem, emitido pela camada de geada em razão de sua peculiar textura irregular. Nela reside uma beleza misteriosa, difícil de descrever. O desenho das pontes do Calibre 9RA5 representa essa geada e recebe um acabamento jateado em tom neutro, que confere uma luminosidade discreta e elegante. As nervuras, as arestas das pontes e os parafusos recebem acabamento com corte diamantado, evocando o cintilar das estrelas no céu noturno. Esses elementos podem refletir a luz captada de qualquer direção, produzindo um brilho intenso que realça o design com profundidade e vivacidade.
O que torna o 9R Spring Drive especial?
Spring Drive, uma das grandes inovações na história da relojoaria moderna, regula um movimento acionado por mola com tecnologia eletrônica de última geração que funciona sem baterias ou outra fonte de energia externa. Sua única fonte de energia é uma mola principal, que aciona uma série de engrenagens. Um rotor, conectado à extremidade dessas engrenagens, gera uma pequena carga elétrica que ativa um circuito eletrônico e um oscilador de quartzo. Sua precisão é sem precedentes para um relógio movido por uma mola principal. O desenvolvimento do movimento 9R Spring Drive só foi possível porque a Grand Seiko é um dos poucos fabricantes com experiência em relógios mecânicos e eletrônicos.
