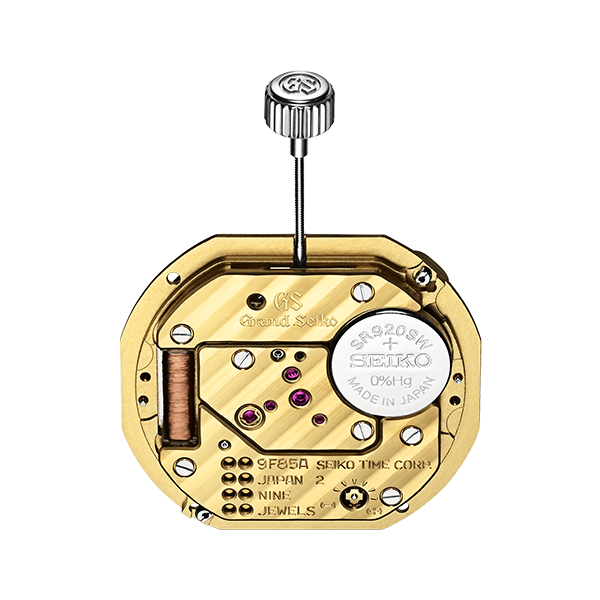

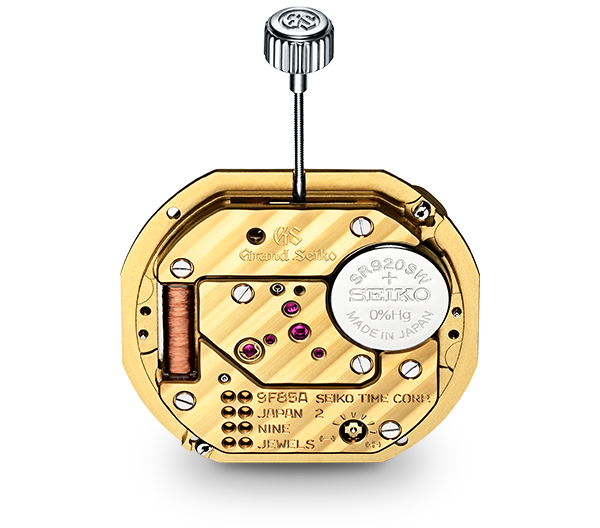

9F 石英

利用雙脈衝控制馬達移動寬大的Grand Seiko指針

由於石英錶無法提供像機械錶那樣的高扭力，因此石英錶多半採用細而薄的指針。Grand Seiko石英錶款打破了這個限制，採用與所有Grand Seiko錶款一樣寬大的指針設計。9F石英機芯之所以能達成此一成果，是因為採用了雙脈衝控制馬達，這是一種不但可以轉動較重、較長的指針，同時又可以節省電池電力的系統。

在一般的石英機芯裡，秒針每秒只會移動一次。而在9F石英機芯裡，秒針會每秒連續移動兩次，由兩個連續的脈衝加以驅動。脈衝訊號的數量增加，因此增加了馬達的輸出扭力，所以可以採用較重的時針、分針與秒針。這種兩段式移動無法以肉眼辨別，看起來與一般的石英錶別無二致，就像是只移動了一次一樣。

利用低功率IC達成溫度控制的目標，並且延長電池壽命

9F石英錶採用了一種耗電功率極低的溫度校正系統，在溫度控制上也勝過一般的石英錶。大部分的石英錶根本就沒有裝設溫度控制系統。因為有相當大的一部份電力要用來驅動溫度控制系統，要採用此種技術的石英錶就必須面對電池壽命縮短的條件交換。但是9F石英機芯所採用的溫度控制系統的功率極低，因此得以成功地解決此一問題，採用這種溫度控制系統以後，即使加上用來移動指針的低耗電雙脈衝控制系統，電池壽命仍然可以維持三年。

利用齒隙自動調校機制達成秒針的精確移動

手錶的指針是以一系列的齒輪所控制的，而嚙合各個齒輪的輪齒之間總會有一定程度的齒隙存在。雖然是因為有齒隙才能讓齒輪順暢地運轉，但齒隙也是秒針動作震顫的起因，而這種不精確的動作是Grand Seiko的設計師無法忍受的。

為了解決這個問題，我們開發出了一種可以讓秒針精準地移動的方法，稱作齒隙自動調校機制。這種機制採用了遊絲，這是機械錶的核心組件。利用遊絲的微小動力，穩定秒針無益的震顫動作，因此使秒針的移動更為精準，並且還克服了震顫的問題。

採用獨立軸結構，令指針得以順暢運作

在調節時間的時候，時針、分針與秒針有可能會對彼此產生不經意的干擾，使得較為纖細的秒針產生些微的振動，因為即使是最輕微的震顫也不符合Grand Seiko的標準，所以工程師們就研發出一種解決方案來避免這個問題，那就是獨立軸系統。

手秒的秒針每天劃過錶面1,440圈，而分針則是24圈，要顯示出正確的時間，就必須確保這些轉動零件之間沒有任何干擾。

在9F石英機芯裡，每個指針的軸都可以獨立運作，避免指針彼此摩擦，消除在調整時間時所產生的抽動，協助指針運作得更加順暢而精準。

精密的時間調整

錶冠的動作也是9F石英機芯的另一個獨特的面相。

在一般的石英錶中，完整轉動錶冠一圈可以讓分針轉動60分鐘，但是在9F石英機芯裡，分針的移動量降低到20分鐘，由此提升了時間調整的精密度。

錶冠本身也設計得更加突出，厚度達到11 mm，藉此避免在切換到日期調整時產生錯誤操作。

為了保障品質而設計的超氣密結構

為了確保石英機芯的核心─轉子確實封裝在高氣密環境下，Grand Seiko開發了超氣密結構。

這個結構可以在更換電池的時候避免塵埃進入機芯的纖細零件之中，並且確保步進馬達樞軸所需的潤滑油確實與空氣隔絕，延長潤滑油的壽命。這整個機構的設計都展現出對於石英機芯精密度的深刻理解，同時也發揮保護9F機芯的長期可靠性與準確度的功能。

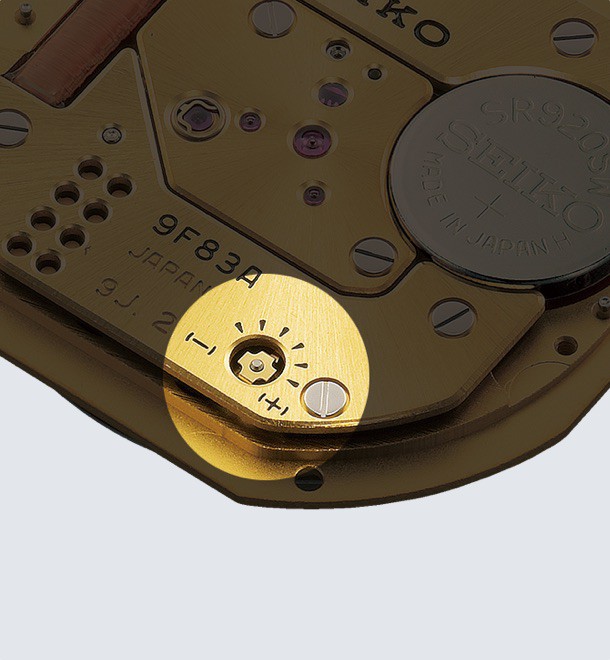

超氣密結構的設計目的，就是要在錶殼打開更換電池的時候，將可能產生傷害的風險降到最低。用來避免外來異物進入而分隔電池與齒輪系的分隔壁上甚至還有以鑲嵌紅寶石水晶玻璃的方式裝設窺視孔，讓職人在更換電池的時候進行觀察。

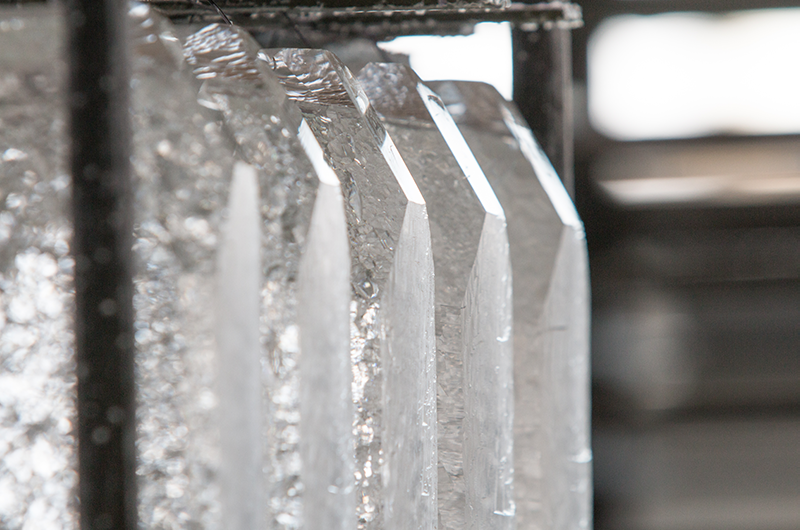

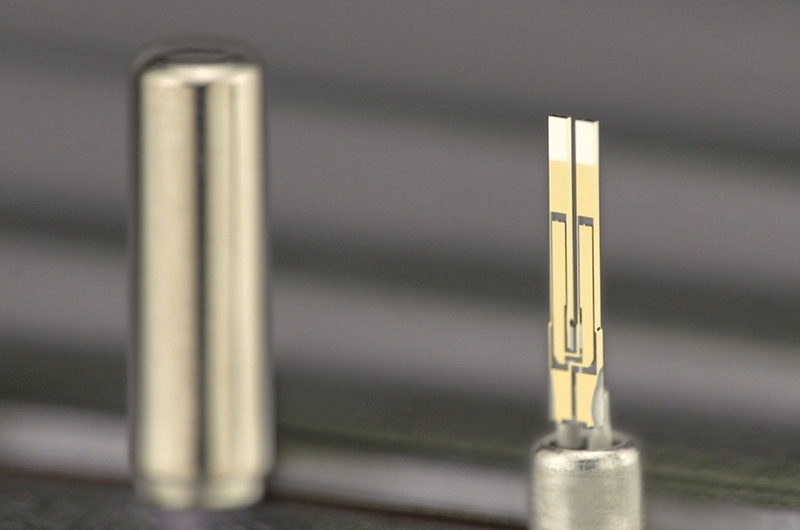

為期3個月的石英震盪器磨合程序

Caliber 9F機芯所提供的卓越準確度達到了每年誤差±10秒以內的範疇。這種準確度是來自於針對高穩定性石英震盪器的挑選，

而挑選時會實施相當嚴格的磨合程序。石英錶的準確度取決於石英震盪器是否可以精密地維持每秒震盪32,768次的震盪頻率。

除了這種震盪的整體性規律以外，每個石英震盪器都會有不同的性能特徵，因此會有部分石英震盪器無法在長期使用與環境條件變化下維持穩定的性能。而也有部分震盪器可能會在一開始擁有較高的精密度，但它的震盪模式卻會在幾年的經時變化之後，形成不準確的結果。

發現此種現象之後，SEIKO採用了磨合程序來進行石英晶體的選擇，確保震盪器都會在正式被選用以前進入穩定的狀態。Grand Seiko是全世界第一個使用這種方式挑選石英震盪器的品牌。

施以穩定電壓以人為方式使石英振盪器驅於穩定，此一工程需費時長達3個月。唯有通過此基準的石英振盪器可搭載於9F石英機芯之中。

每天540次的溫度監控

石英震盪器容易受到溫度變化影響。

在環境溫度的的變化影響之下，每秒震盪32,768次的震盪頻率會有所波動。

即使此一頻率變化只有每秒增減1次震盪的程度，在準確度上都會發生每年16分鐘的變化。

為了解決這個問題，每一個石英震盪器的特徵資訊都會預先儲存在IC裡。利用這種配合每個石英震盪器量身訂做IC的方式，9F機芯就可以完美地運作。除此以外，手錶內部的溫度每天都會測量540次，而溫度測定資訊會被傳輸給IC，由IC進行處理，藉此補償任何有可能對機芯的準確度造成的影響。
