9R Spring Drive

Spring Drive est une technologie horlogère unique. Comme toute autre montre mécanique de luxe, elle génère de l’énergie, combinée à un régulateur électronique pour offrir une précision qu’aucune autre montre mécanique ne peut atteindre.
Le développement de Spring Drive a été possible en partie parce que Grand Seiko est l’une des très rares manufactures maîtrisant l’horlogerie électronique et l’horlogerie mécanique.

MÉCANISME

L’horlogerie mécanique
et l’horlogerie électronique en parfaite symbiose

Les deux éléments essentiels du fonctionnement d’une montre sont sa source d’énergie et son
système de contrôle du temps.

Spring Drive est un mouvement unique qui allie le couple élevé d’une montre mécanique et le système de contrôle par circuit intégré de haute précision d’une montre électronique.

Source d’énergie Système de contrôle
Montre mécanique Ressort-moteur
Couple élevé
(force motrice qui entraîne
la montre)
Le ressort-moteur remonté exerce une force qui, lorsqu’il se déroule, permet de faire tourner les rouages à une fréquence déterminée. Le contrôle de la fréquence et le mécanisme d’échappement comprenant le balancier, l’ancre et la roue d’échappement déterminent la précision générale. Malgré leur grande exactitude, même les modèles Grand Seiko mécaniques les plus précis dont la marche diurne est d’environ -1/+8 seconde(s) ne peuvent rivaliser avec la précision d’une montre à quartz.
Montre à quartz Pile
Couple inférieur à celui d’une montre mécanique
La pile envoie de l’électricité à un oscillateur à quartz dont les alternances précises sont détectées par un circuit intégré. Ce circuit intégré permet alors au rouage de se déplacer exactement d’une seconde. Le contrôle de la précision du circuit intégré permet un haut niveau d’exactitude ; les modèles Grand Seiko à quartz parviennent à une précision annuelle de ±10 secondes.

MÉCANISME

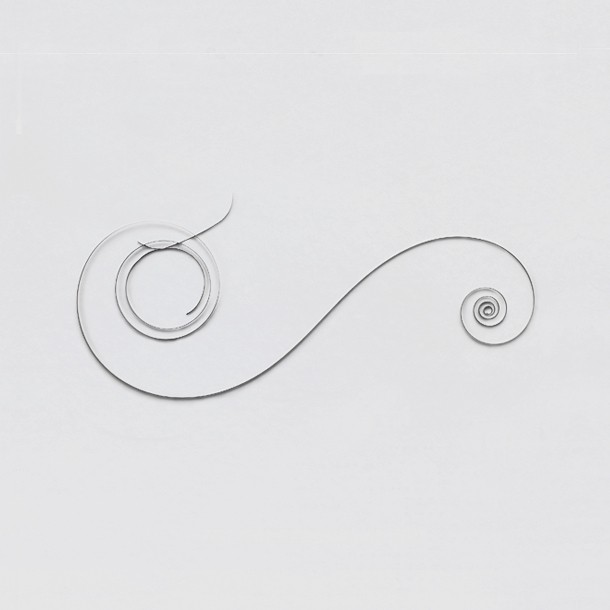

Entraîné par le ressort-moteur

Comme toutes les autres montres mécaniques, le mouvement Spring Drive est entraîné par un ressort-moteur. Cette façon traditionnelle de générer de l’énergie permet à la montre d’être entièrement autonome, sans avoir recours à une pile ou à une autre source d’énergie.

Le ressort-moteur se remonte en tournant la couronne ou en bougeant le poignet, afin d’accumuler de l’énergie, qui est alors transférée aux rouages et utilisée pour déplacer les aiguilles de la montre à mesure que le ressort se déroule.

En tirant parti du couple élevé offert par le ressort-moteur, le mouvement n’a besoin d’aucune autre source d’énergie pour déplacer sans à-coup, les longues et larges aiguilles, emblématique de Spring Drive.

MÉCANISME

Le régulateur tri-synchro

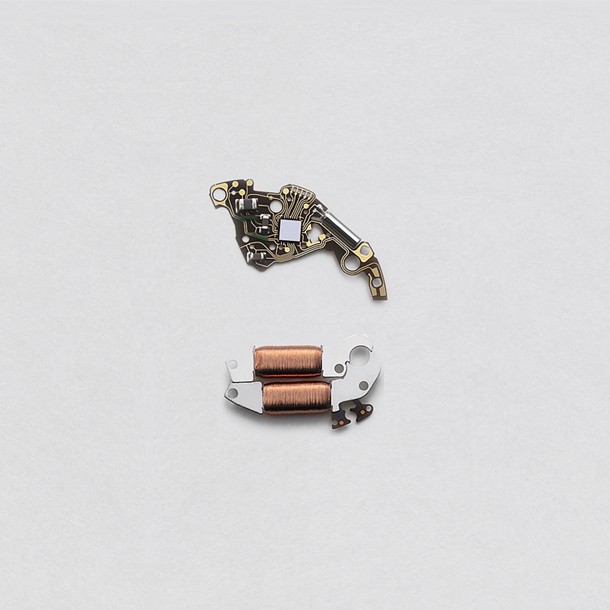

Spring Drive utilise un mécanisme exclusif de contrôle de la vitesse qui comprend un circuit intégré, un frein électronique et un cristal de quartz.

Sans mécanisme d’ajustement de la vitesse à laquelle le ressort-moteur se désarme, il se déroulerait rapidement et la montre s’arrêterait soudainement. Pour parvenir à mesurer le temps avec précision, un mécanisme de contrôle du ressort-moteur est nécessaire.

Le régulateur tri-synchro développé par Seiko remplit cette fonction.

Comme le laisse entendre son nom, le régulateur tri-synchro utilise trois types d’énergie pour réguler les pièces mobiles et assurer la synchronisation :

  1. Énergie mécanique, produite par le ressort-moteur
  2. Énergie électrique, créant un signal de référence par le biais d’un circuit intégré et d’un oscillateur à quartz.
  3. Énergie électromagnétique, pour appliquer un frein à l’aide d’un rotor et d’un stator.

Ces trois forces travaillent en harmonie, afin de réguler le ressort et permettre le mouvement précis de l’aiguille des secondes.

RÉGULATEUR TRI-SYNCHRO
1. ÉNERGIE MÉCANIQUE

Génère de l’énergie électrique à partir du ressort-moteur qui se détend

Spring Drive utilise un système semblable à celui d’un phare de vélo alimenté par l’énergie électrique produite en pédalant. Un rotor relié à l’extrémité du train de rouages agit conjointement avec un stator remonté par un fil électrique pour générer de l’énergie. Dans une montre Spring Drive, le rotor, ou roue à mouvement glissant, opère huit révolutions complètes chaque seconde, générant ainsi un léger courant électrique.

RÉGULATEUR TRI-SYNCHRO
2. ÉNERGIE ÉLECTRIQUE

Transmet un signal précis par le biais d’un oscillateur à cristal de quartz

L’énergie électrique générée par le mobile régulateur est utilisée pour activer un oscillateur à quartz et un circuit intégré.
L’oscillateur à quartz vibre à exactement 32 786 Hz et transmet un signal de référence précis au circuit intégré.

RÉGULATEUR TRI-SYNCHRO
3. ÉNERGIE ÉLECTROMAGNÉTIQUE

Enclenche le frein pour contrôler la vitesse

Le circuit intégré vérifie la vitesse de rotation et renvoie un signal électrique précis au mobile régulateur qui freine électromagnétiquement la rotation du rouage. Ainsi, les aiguilles de la montre se déplacent avec grande précision.

ARTISANAT

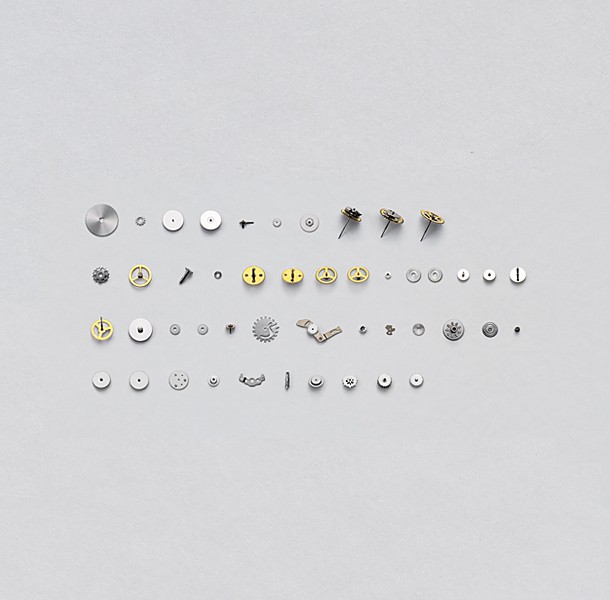

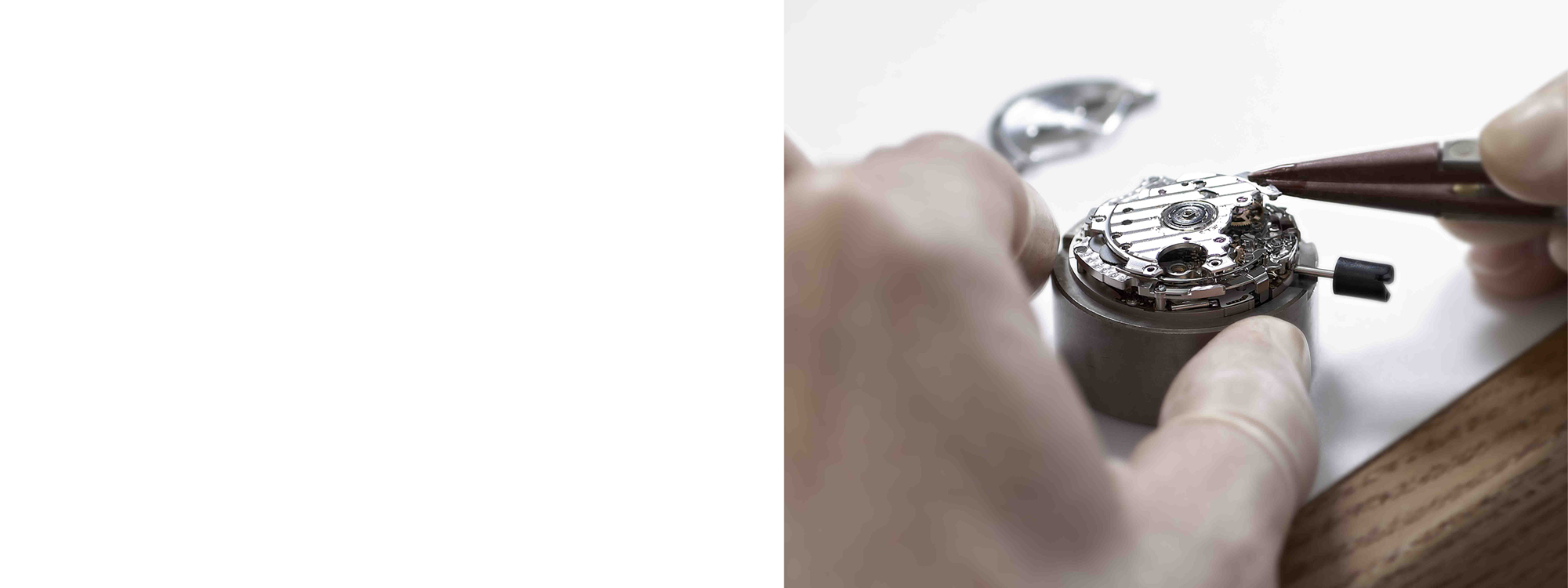

SAVOIR-FAIRE ARTISANAL

Un savoir-faire artisanal dans l'assemblage et le réglage Spring Drive combine les meilleurs éléments des montres mécaniques et électroniques. Alors que les versions à trois aiguilles comptent plus de 200 composants, les versions à plus de fonctions, comme le chronographe Spring Drive, en comptent bien plus de 300, tous assemblés à la main.

L'application d'huiles lubrifiantes garantit l'interaction harmonieuse de tous les composants et il n'y a pas moins de 80 points de lubrification dans le calibre à trois aiguilles et 140 dans le chronographe. Les huiles sont appliquées à la main et il faut du temps et beaucoup d'habileté pour s'assurer que les huiles sont appliquées avec précision.

Les plans de conception sont basés sur des tolérances de l'ordre du centième de millimètre. Les derniers ajustements et le raffinement des composants sont effectués à la main, car aucune machine ne peut égaler les compétences de nos artisans - des horlogers dont l'art supérieur est à l'origine de l'extrême précision de Spring Drive.

TECHNOLOGIE

Un rotor performant qui augmente la réserve de marche

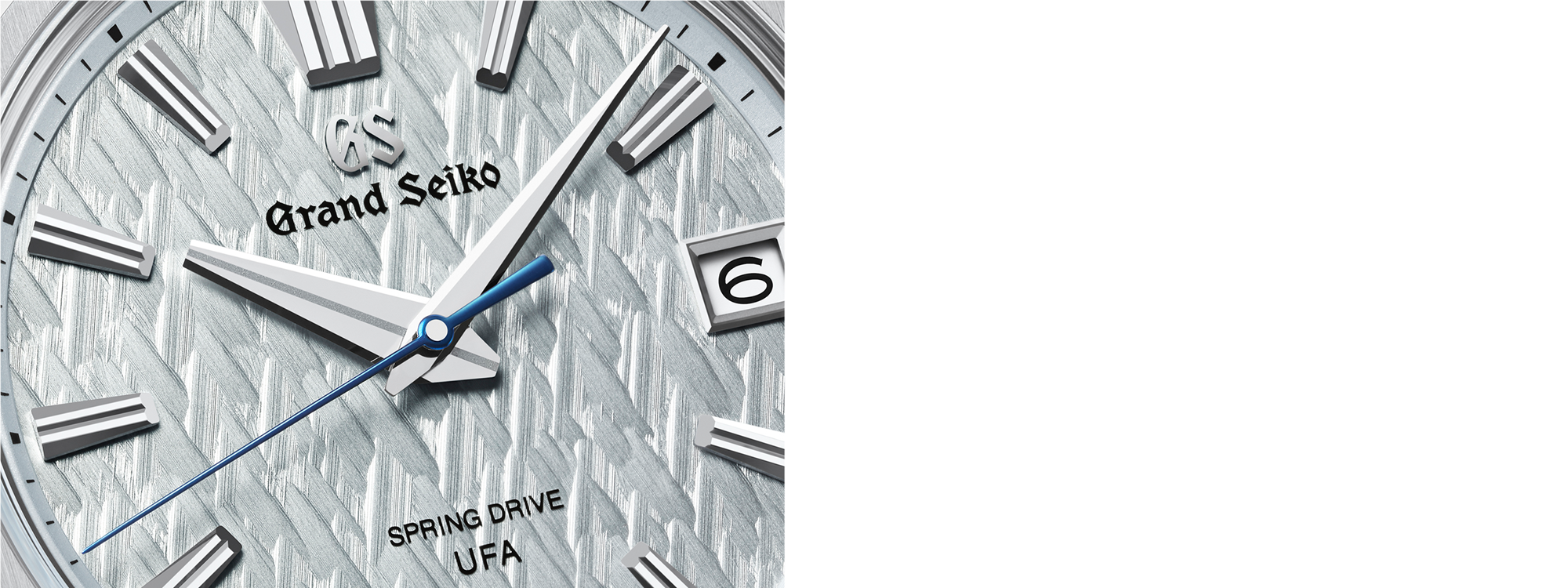

Spring Drive a pour signature le mouvement glissant de son aiguille des secondes.

L’aiguille ne se déplace ni avec les à-coups d’une montre à quartz ni avec le battement rapide propre aux montres mécaniques, mais bien en silence, avec mouvement continu et glissant.

L’aiguille des secondes se déplace avec une fluidité naturelle, grâce au rotor contrôlé par le circuit intégré de Spring Drive, l’équivalent du balancier des montres mécaniques traditionnelles, et qui fonctionne toujours dans le même sens de rotation plutôt qu’en un mouvement d’oscillations. Seul Spring Drive mesure le temps en un mouvement parfaitement continu.

TECHNOLOGIE

Des aiguilles plus longues et plus larges

Les mouvements à quartz bénéficient d’une grande précision, mais en raison de leur faible couple, il leur est impossible de faire bouger des aiguilles trop larges ou longues.

Les mouvements mécaniques, eux, possèdent un couple plus élevé qui autorise l’utilisation d’aiguilles plus longues, effleurant le bord du cadran. Mais ils ne parviennent pas à égaler le niveau de précision des mouvements à quartz.

Spring Drive allie la précision d’une montre à quartz et le couple d’une montre mécanique : il est donc possible d’avoir une montre avec de longues aiguilles et la grande précision exigée par les normes Grand Seiko.

TECHNOLOGIE

Une précision de ±15 secondes par mois

Le mouvement Spring Drive est alimenté par un ressort-moteur, mais l’ajout d’un oscillateur à quartz pour le contrôle de la vitesse lui permet d’offrir une exactitude remarquable de ±15 secondes par mois, soit une seconde par jour.

Après un ultime réglage spécial effectué par nos maîtres horlogers, les calibres 9R01, 9R96, 9R16 et 9R15 améliorent encore la précision de Spring Drive, avec une précision mensuelle de ±10 secondes, soit une marche diurne de seulement une demi-seconde par jour.

TECHNOLOGIE

8 jours de réserve de marche

Spring Drive ne se démarque pas seulement par sa grande précision ; ce mouvement offre aussi une efficacité de remontage exceptionnelle et une réserve de marche plus longue. En effet, le calibre 9R01 est doté d’une remarquable réserve de marche de huit jours.

Pour parvenir à la réserve de marche de huit jours (192 heures) du calibre 9R01, la conception traditionnelle comprenant un seul barillet a été modifiée. Trois barillets sont maintenant disposés l’un à la suite de l’autre, offrant ainsi une capacité accrue.

Le calibre a également été conçu de manière à optimiser l’efficacité énergétique en réduisant la friction entre les pièces, phénomène qui provoquerait des pertes de transmission de l’énergie issue du ressort-moteur.

TECHNOLOGIE

Un chronographe armé par un ressort-moteur, le plus précis jamais conçu

Grâce au mouvement glissant de l’aiguille des secondes, le chronographe Spring Drive mesure parfaitement le temps écoulé, et non à une fraction de seconde près. Doté d’une roue à colonnes et d’un embrayage vertical qui offrent un fonctionnement précis du poussoir, le chronographe Spring Drive mesure jusqu’à 12 heures avec une précision d’une seconde par jour.

TECHNOLOGIE

Un circuit intégré ultra-économe qui consomme seulement
1/300 000 000e de l’énergie d’une LED

Le circuit imprimé du mouvement Spring Drive utilise une technologie de revêtement au silicium baptisée « silicium sur isolant » (SOI, Silicon On Insulator) afin de réduire la consommation d’énergie.

Leader en gestion de l’énergie, en électronique et en micro-ingénierie, Seiko a conçu un circuit intégré ultra-basse consommation qui consomme seulement 1/300 000 000e de l’énergie d’une LED de 10 watts. Cette avancée technologique, associée à d’autres progrès, offre à Spring Drive
une réserve de marche de 72 heures.

TECHNOLOGIE

Un rotor performant qui augmente la réserve de marche

Au cœur du régulateur tri-synchro se trouve un rotor dont l’efficacité contribue à la réserve de marche de 72 heures. Le secret réside dans la technique d’enroulement de la bobine, grâce à laquelle le fil est si bien enroulé et si précisément aligné que 25 000 tours sont possibles.

Histoire

En 1977, Yoshukazu Akahane, un jeune ingénieur travaillant pour la manufacture, tenta de réaliser ce qui pouvait sembler au premier abord impossible : une montre « intemporelle ». Son objectif était de créer une montre traditionnelle alimentée par un ressort-moteur,
capable de garantir une marche diurne précise à une seconde près, une précision que la manufacture avait atteinte à travers ses montres électroniques. 28 ans plus tard, après la réalisation de 600 prototypes, son rêve se concrétise enfin avec la commercialisation sur le marché de la Spring Drive. Mais la quête de perfection de Yoshukazu Akahane étant insatiable, il décida d’aller encore plus loin. Et c’est ainsi que le chronographe Grand Seiko Spring Drive vit le jour en 2007.

Lire La Suite

Movement Comparison

Movement Précision Réserve de marche Rubis Remarques
Spring Drive 5 Days
Caliber 9RA2
(Automatic with manual winding)
±10 seconds per month (±0.5 second per day) Approximately 120 hours (5 days) 38 jewels -Offset Magic Lever
-Dual-size Barrels
-One-piece Center Bridge
-Power reserve indicator
Spring Drive 5 Days
Caliber 9RA5
(Automatic with manual winding)
±10 seconds per month (±0.5 second per day) Approximately 120 hours (5 days) 38 jewels -Offset Magic Lever
-Dual-size Barrels
-One-piece Center Bridge
-Power reserve indicator
Spring Drive Manuel
Avec 8 Jours De Réserve De Marche
Calibre 9R01
(Manuel)
±0,5 seconde par jour (±10 secondes par mois) Environ 192 heures 56 rubis Fonction d’affichage de la réserve de marche. Fonction de correction rapide du réglage du décalage horaire et du calendrier.
CHRONOGRAPHE SPRING DRIVE AUTOMATIQUE AVEC 3 JOURS DE RÉSERVE DE MARCHE ET FONCTION GMT
Calibre 9R96
(Automatique avec remontage manuel)
±0,5 seconde par jour (±10 secondes par mois) Environ 72 heures 50 rubis - Indicateur de réserve de marche
- Fonction double fuseau horaire avec aiguille 24 heures
- Fonction d'ajustement rapide du décalage horaire lié au calendrier
- Fonction chronographe

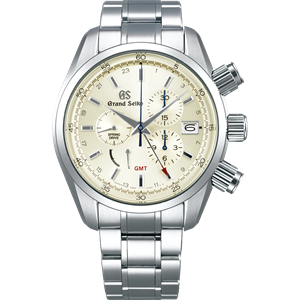

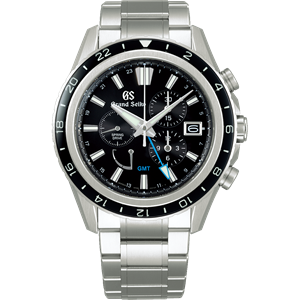

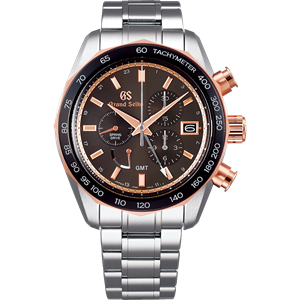

Un Chronographe Spring Drive Avec 3 Jours De Réserve De Marche Et Fonction GMT
Calibre 9R86
(Automatique avec mécanisme de remontage manuel)
±1 seconde par jour (±15 secondes par mois) Environ 72 heures 30 rubis Fonction d’affichage de la réserve de marche. Fonction double fuseau horaire avec affichage 24 heures, chronographe. Fonction de correction rapide du réglage du décalage horaire et du calendrier.

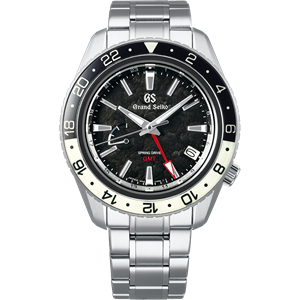

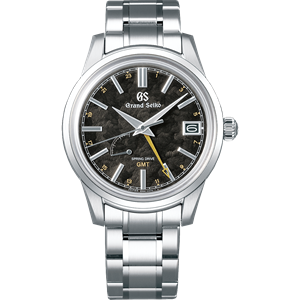

Spring Drive Automatique Avec 3 Jours De Réserve De Marche Avec Fonction GMT
Calibre 9R66
(Automatique avec mécanisme de remontage manuel)
±1 seconde par jour (±15 secondes par mois) Environ 72 heures 30 rubis Fonction d’affichage de la réserve de marche, fonction double fuseau horaire avec affichage 24 heures

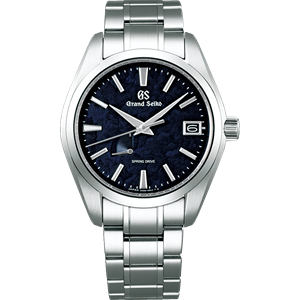

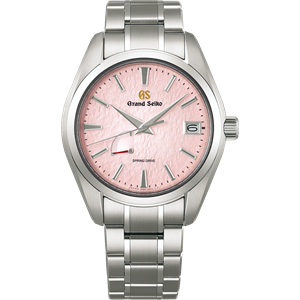

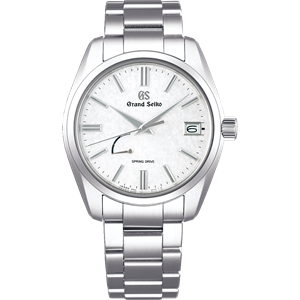

Spring Drive Automatique Avec 3 Jours De Réserve De Marche
Calibre 9R65
(Automatique avec mécanisme de remontage manuel)
±1 seconde par jour (±15 secondes par mois) Environ 72 heures 30 rubis Fonction d’affichage de la réserve de marche.
Remontage manuel Spring Drive
Calibre 9R02
(Manual winding)
±1 second per day (±15 seconds per month) Approximately 84 hours 39 jewels -Torque Return System
-Dual-Spring Barrel
-Power reserve indicator
Manual-winding Spring Drive
Caliber 9R16
(Automatic with manual winding)
±0.5 second per day (±10 seconds per month) Approximately 72 hours 30 jewels -Power reserve indicator
-Dual time function with 24-hour hand
-Quick correction function of time difference adjusting to a calendar
Manual-winding Spring Drive
Caliber 9R31
(Manual winding)
±15 seconds per month(±1 second per day) Approximately 72 hours 30 jewels -Dual-Spring Barrel
-Power reserve indicator
