9R
Spring Drive
Le mouvement 9R Spring Drive a demandé plus de 20 ans de développement depuis son concept initial jusqu’à sa mise au point définitive. Ce n’est qu’une fois qu’il a atteint des performances exceptionnelles, avec remontage automatique et une réserve de marche de 72 heures, qu’il a été jugé digne de porter le nom Grand Seiko et présenté en 2004. Ce mouvement d’exception est fabriqué et assemblé à la main au Shinshu Watch Studio, situé à Shiojiri, dans la préfecture de Nagano.
Animé par un ressort moteur traditionnel, mais contrôlé par un oscillateur à quartz et un circuit intégré (IC), Spring Drive atteint un niveau de précision inimaginable pour une montre purement mécanique.
L’aiguille des secondes se déplace en un mouvement de glisse parfaitement fluide et silencieuse, exprimant le flux naturel du temps, à l’opposé du tic-tac du quartz ou du battement des montres mécaniques traditionnelles.
Mécanisme
Le système qui régule la précision du 9R Spring Drive est le Tri‑Synchro Regulator, une innovation propre à Grand Seiko. Il s’agit d’un mécanisme qui utilise l’énergie d’un ressort moteur – comme dans une montre mécanique traditionnelle – pour atteindre une haute précision grâce à un oscillateur à quartz et à un circuit intégré (IC).
Lorsque le ressort moteur se désarme, il entraîne un rotor appelé « roue glissante » dans une montre Spring Drive. Cette roue glissante interagit avec un stator – un composant bobiné – pour générer une petite quantité d’électricité. Cette énergie alimente l’oscillateur à quartz et le circuit intégré. Une fois activé, l’oscillateur à quartz émet un signal extrêmement précis de 32 768 Hz, comme dans une montre à quartz classique.
Le circuit intégré compare ce signal de référence avec la vitesse réelle de rotation de la roue glissante. Si celle-ci tourne trop vite, le circuit intégré applique un freinage électromagnétique pour le ralentir, de manière à maintenir une vitesse constante de huit révolutions par seconde. Ce freinage de précision de la roue glissante est transmis en retour à travers le train de rouages jusqu’aux aiguilles, produisant à la fois la précision de marche et la célèbre glisse continue de l’aiguille des secondes.
En harmonisant trois formes d’énergie – mécanique, électrique et électromagnétique – le Tri‑Synchro Regulator constitue une avancée majeure qui marie parfaitement la tradition de l’horlogerie mécanique à la précision avancée de la technologie à quartz.

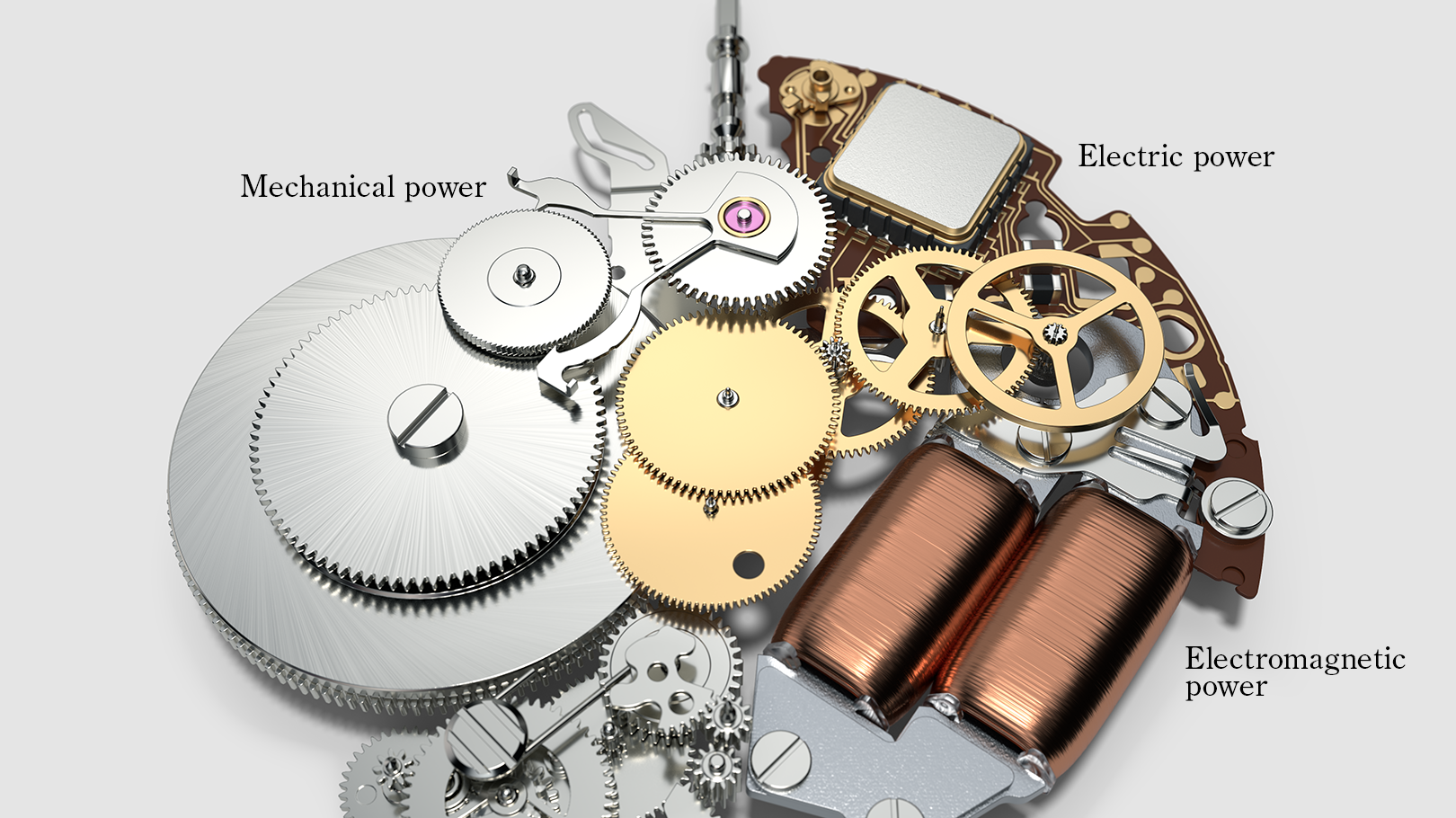

Tri-Synchro Regulator
1. ÉNERGIE MÉCANIQUE
Générer de l’énergie électrique à partir du ressort moteur
Spring Drive utilise un système identique à celui d’une dynamo de vélo pour produire de l’énergie électrique. Un rotor relié à l’extrémité du train de rouages agit simultanément à un stator bobiné pour générer de l’électricité. Dans une montre Spring Drive, ce rotor, ou « roue glissante », effectue huit tours complets par seconde, produisant un léger courant électrique.
2. PUISSANCE ÉLECTRIQUE
Transmission d’un signal précis grâce à l’oscillateur à quartz
L’énergie électrique générée par la roue glissante est utilisée pour activer l’oscillateur à quartz et le circuit intégré. L’oscillateur à quartz vibre exactement à 32 768 Hz, et ce signal est transmis au circuit intégré comme une fréquence de référence extrêmement précise.
3. ÉNERGIE ÉLECTROMAGNÉTIQUE
Frein pour contrôler la vitesse
Le circuit intégré compare le signal de référence fourni par l’oscillateur à quartz avec la vitesse de rotation de la roue glissante et active par intermittence un frein magnétique lorsqu’il détecte que la roue glissante fonctionne trop rapidement. Ce réglage de la roue glissante est transmis au train de rouages, garantissant un mouvement précis des aiguilles.
L’interaction de ces trois sources d’énergie produit le mouvement parfaitement fluide et précis de l’aiguille des secondes.

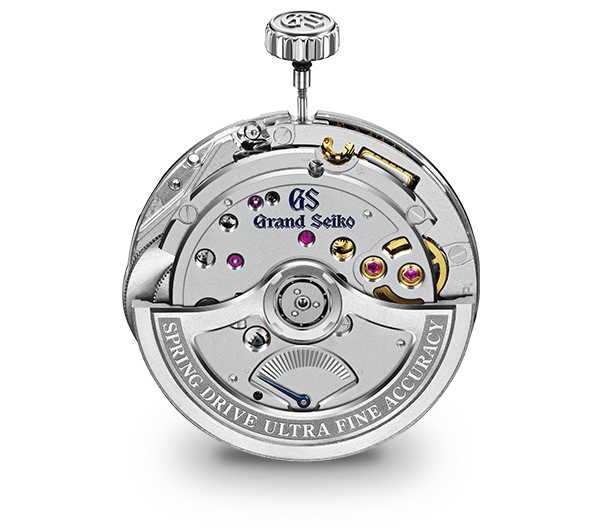

* Les images présentées sur cette page montrent le Calibre Spring Drive 9RB2. La construction du mouvement et les caractéristiques de ses composants peuvent varier en fonction du calibre.
Des maîtres artisans pour l’assemblage et les réglages

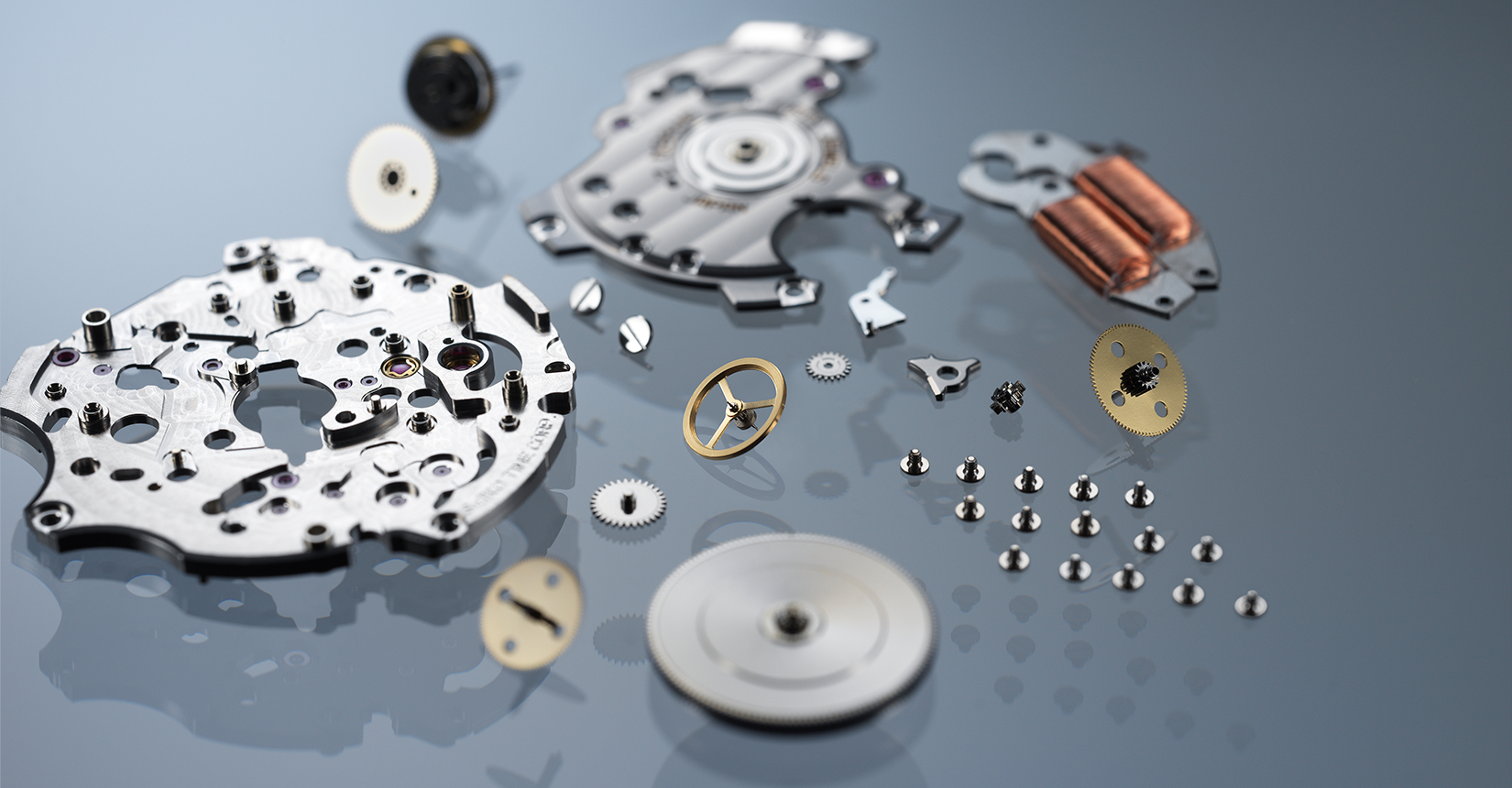

Spring Drive combine le meilleur des montres mécaniques et des montres électroniques. Il compte plus de deux cents composants et le processus d’assemblage implique l’application minutieuse du bon type et de la bonne quantité d’huile sur de très nombreuses zones microscopiques. Cette procédure, qui affecte directement les performances et la durabilité de la montre, nécessite un haut niveau de compétence et de concentration.
Les plans de conception sont basés sur des tolérances jusqu'au centième de millimètre. Les réglages finaux et la mise au point des composants sont effectués à la main, car aucune machine ne peut égaler le savoir-faire des horlogers dont la maîtrise exceptionnelle permet l’extrême précision de Spring Drive.
Des aiguilles plus longues et plus épaisses
Alors que les mouvements à quartz bénéficient d'une grande précision, ils n'ont généralement pas le couple nécessaire pour déplacer des aiguilles plus épaisses. À l’inverse, les mouvements mécaniques disposent d’un couple plus élevé, permettant le montage d’aiguilles plus grandes qui atteignent le bord du cadran, sans néanmoins pouvoir rivaliser avec la précision de leurs homologues à quartz. Spring Drive associe la précision d’une montre à quartz au couple d’une montre mécanique, permettant à la fois le montage de longues aiguilles et le haut niveau de précision exigé par Grand Seiko.
Le mouvement chronographe Spring Drive 9R86
Sur un chronographe mécanique, la réserve de marche diminue en général lorsqu’on utilise la fonction chronographe, et la précision de mesure devient irrégulière à mesure que le couple baisse. Après un travail minutieux sur les trains de rouages, jusque dans la forme des dentures, l’équipe de développement du chronographe Spring Drive a cherché à garantir un couple suffisant pour la génération d’énergie en minimisant les charges mécaniques. Il en résulte une réserve de marche de 72 heures, même sous charge accrue lors du fonctionnement du chronographe – une avancée majeure pour un chronographe entraîné par ressort. Ce qui est particulièrement remarquable, c’est que le chronographe Spring Drive conserve une précision impressionnante de ±15 secondes par mois (±1 seconde par jour), y compris lorsque la fonction chronographe est en fonctionnement.
9R Spring Drive Modèles
Le Mouvement Spring Drive 9R
Movement Comparison
| Movement | Précision | Réserve de marche | Rubis | Remarques |
|---|---|---|---|---|
| Spring Drive U.F.A. Calibre 9RB2 (Automatique avec mécanisme de remontage manuel) |
±20 secondes par an (±3 secondes par mois) | Environ 72 heures (3 jours) | 34 rubis | -Levier Magique décalé
-Pont central monobloc -Indicateur de réserve de marche -Affichage de la date |
| Spring Drive 5 Jours Calibre 9RA2 (Automatique avec mécanisme de remontage manuel) |
±10 secondes par mois (±0,5 seconde par jour) | Environ 120 heures (5 jours) | 38 rubis | -Levier magique décalé
-Barillets double taille -Pont central monobloc -Indicateur de réserve de marche |
| Spring Drive 5 Jours Calibre 9RA5 (Automatique avec mécanisme de remontage manuel) |
±10 secondes par mois (±0,5 seconde par jour) | Environ 120 heures (5 jours) | 38 rubis | -Levier magique décalé
-Barillets double taille -Pont central monobloc -Indicateur de réserve de marche |
| Spring Drive Manuel Avec 8 Jours De Réserve De Marche Calibre 9R01 (Manuel) |
±10 secondes par mois (±0.5 seconde par jour) | Environ 192 heures | 56 rubis | -Fonction d’affichage de la réserve de marche.
-Fonction de correction rapide du réglage du décalage horaire et du calendrier. |
| Remontage manuel Spring Drive Calibre 9R02 (Remontage manuel) |
±15 secondes par mois (±1 seconde par jour) | Environ 84 heures | 39 rubis | -Système de retour du couple
-Barillet à double ressort -Indicateur de réserve de marche |
| Un Chronographe Spring Drive Avec 3 Jours De Réserve De Marche Et Fonction GMT Calibre 9R96 (Automatique avec remontage manuel) |
±10 secondes par mois (±0.5 seconde par jour) | Environ 72 heures | 50 rubis | -Indicateur de réserve de marche
-Fonction double fuseau horaire avec aiguille 24 heures -Fonction d'ajustement rapide du décalage horaire lié au calendrier -Fonction chronographe |
| Un Chronographe Spring Drive Avec 3 Jours De Réserve De Marche Et Fonction GMT Calibre 9R86 (Automatique avec mécanisme de remontage manuel) |
±15 secondes par mois (±1 seconde par jour) | Environ 72 heures | 30 rubis | -Indicateur de réserve de marche
-Fonction double fuseau horaire avec aiguille 24 heures -Fonction d'ajustement rapide du décalage horaire lié au calendrier -Fonction chronographe |
| Spring Drive Automatique Avec 3 Jours De Réserve De Marche Avec Fonction GMT Calibre 9R66 (Automatique avec mécanisme de remontage manuel) |
±15 secondes par mois (±1 seconde par jour) | Environ 72 heures | 30 rubis | -Indicateur de réserve de marche
-Fonction double fuseau horaire avec aiguille 24 heures -Fonction d'ajustement rapide du décalage horaire lié au calendrier |
| Spring Drive Automatique Avec 3 Jours De Réserve De Marche Calibre 9R65 (Automatique avec mécanisme de remontage manuel) |
±15 secondes par mois (±1 seconde par jour) | Environ 72 heures | 30 rubis | -Fonction d’affichage de la réserve de marche
-Affichage de la date |
| Mouvement Spring Drive GMT 3 jours Calibre 9R16 (Automatique avec remontage manuel) |
±10 secondes par mois (±0,5 seconde par jour) | Environ 72 heures | 30 rubis | -Indicateur de réserve de marche
-Fonction double fuseau horaire avec aiguille 24 heures -Fonction de correction rapide du décalage horaire avec ajustement du calendrier |
| Remontage manuel Spring Drive Calibre 9R31 (Remontage manuel) |
±15 secondes par mois (±1 seconde par jour) | Environ 72 heures | 30 rubis | -Barillet à double ressort
-Indicateur de réserve de marche |
| Mouvement automatique Spring Drive 3 jours Calibre 9R15 (Automatique avec mécanisme de remontage manuel) |
±10 secondes par mois (±0.5 seconde par jour) | Environ 72 heures | 30 rubis | -Indicateur de réserve de marche |
