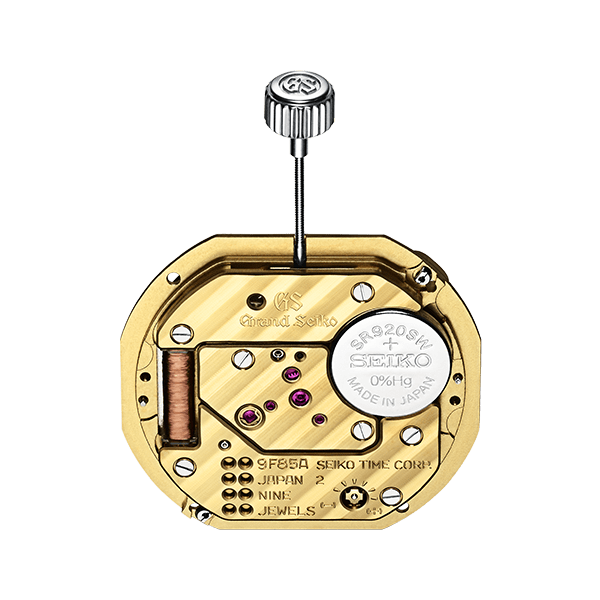

9F 쿼츠(Quartz)

TECHNOLOGY

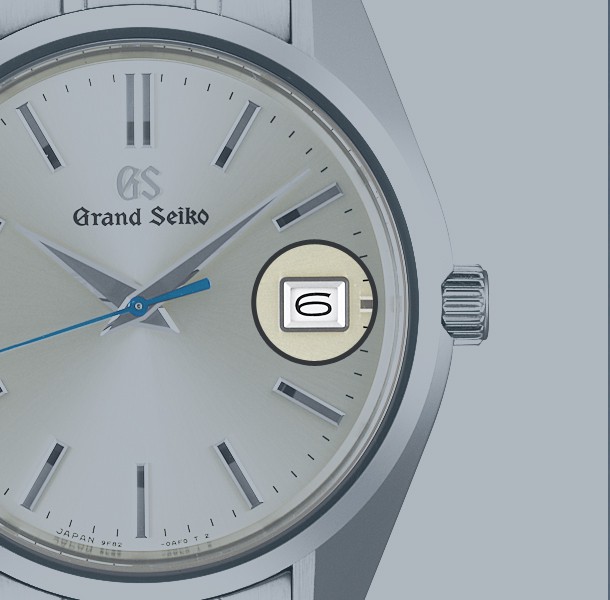

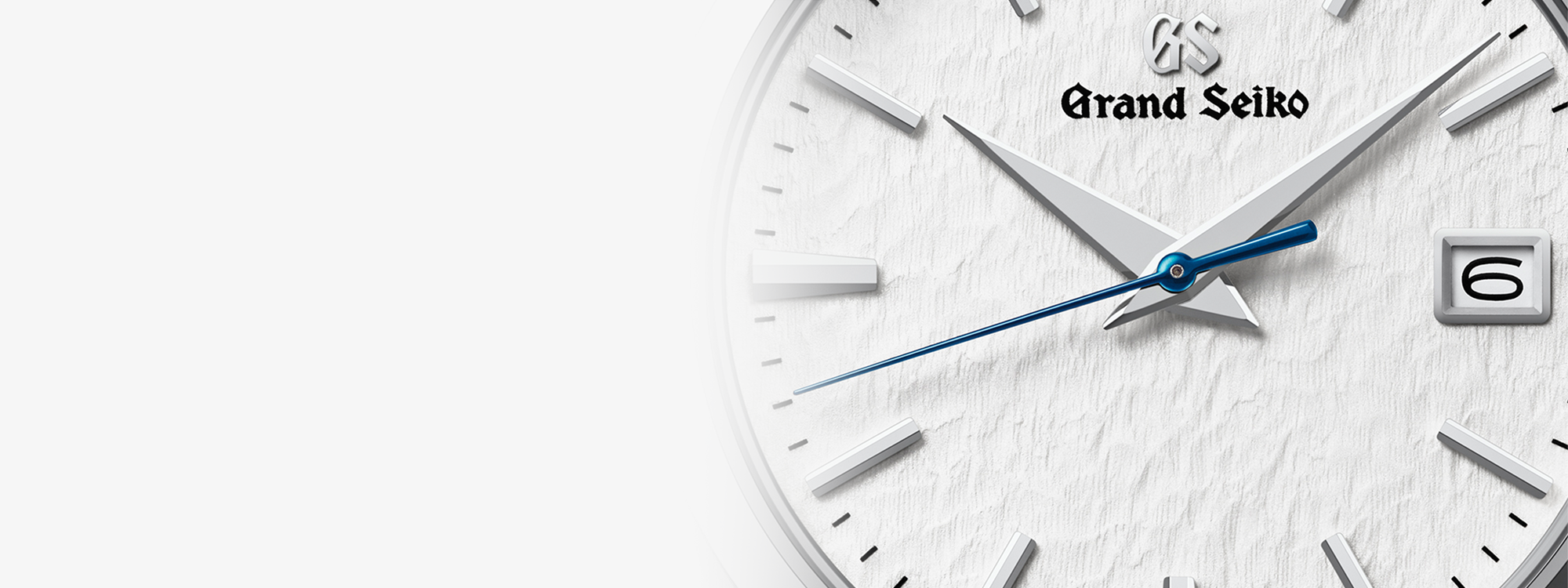

트윈 펄스 컨트롤 모터로 넓은 그랜드 세이코 바늘을 움직입니다.

기계식 시계의 높은 토크를 따라잡을 수 없는 쿼츠 시계는 일반적으로 더 가볍고 얇은 시계 바늘을 사용합니다. 그랜드세이코 쿼츠 모델은 이러한 한계를 뛰어넘어 모든 그랜드세이코 시계와 동일한 넓은 바늘 디자인을 갖추고 있습니다. 9F 쿼츠 칼리버는 배터리 전원을 보존하면서 더 길고 무거운 핸즈를 돌릴 수 있는 시스템인 트윈 펄스 제어 모터를 통해 이를 가능하게 합니다.

일반 쿼츠 무브먼트에서 초침은 1초에서 다음 초로 한 단계씩 움직입니다. 9F 쿼츠 무브먼트에서 초침은 대신 2개의 연속적인 펄스 신호에 의해 트리거되어 초당 2개의 연속 단계를 만듭니다. 펄스 신호의 수를 늘리면 로터의 출력 토크가 증가하여 더 무거운 시침, 분침 및 초침을 사용할 수 있습니다. 이 2단계 프로세스는 육안으로 감지할 수 없으며 표준 쿼츠 시계와 다르지 않은 단일 단계로 나타납니다.

TECHNOLOGY

저전력 IC는 온도 제어와 배터리 수명 연장을 가능케 합니다.

9F 쿼츠 무브먼트는 초저전력 온도 보정 시스템으로 온도 제어에서도 쿼츠 표준을 뛰어 넘습니다. 대부분의 표준 쿼츠 시계는 온도 제어 프로그램을 사용하지 않습니다. 온도 제어 시스템을 작동하는 데 상당한 양의 전력이 필요하기 때문에 이 기술을 사용하는 쿼츠 시계는 배터리 수명에 영향을 끼칠 수 밖에 없습니다.  9F 쿼츠 무브먼트에 사용된 온도 제어 시스템의 극도로 낮은 전력 소비는 이 문제를 성공적으로 해결했습니다.  핸즈를 위한 낮은 드레인 트윈 펄스 제어 시스템과 결합된 이 온도 제어 시스템은 배터리 수명을 3년까지 늘려줍니다.

TECHNOLOGY

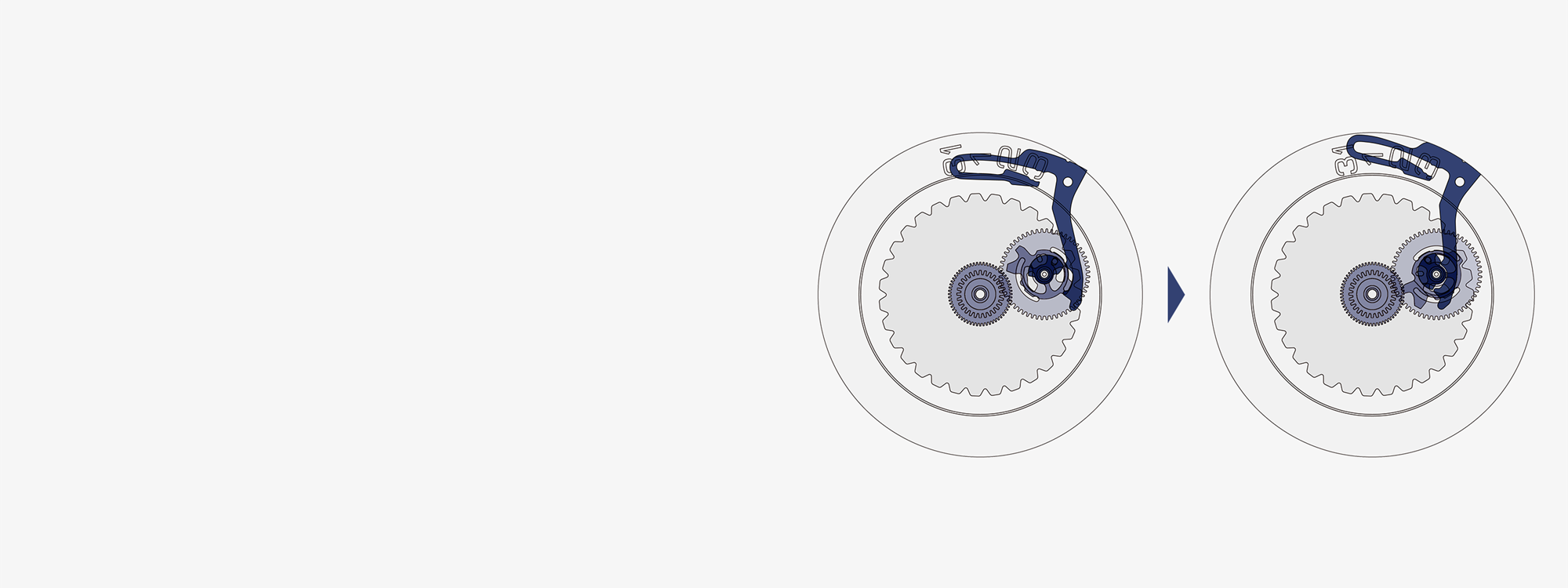

백래시 자동 조정 메커니즘으로 정확한 초침 움직임

시계 바늘은 일련의 기어로 구동되며 각 바퀴와 다음 바퀴가 맞물리는 톱니 사이에는 항상 일정한 양의 유격 또는 백래시가 있습니다. 이 백래시로 인해 기어가 부드럽게 회전할 수 있지만, 초침이 약간 떨리는 원인이 되기도 합니다. 이는 그랜드 세이코 설계자들이 용납할 수 없는 부정확성입니다.

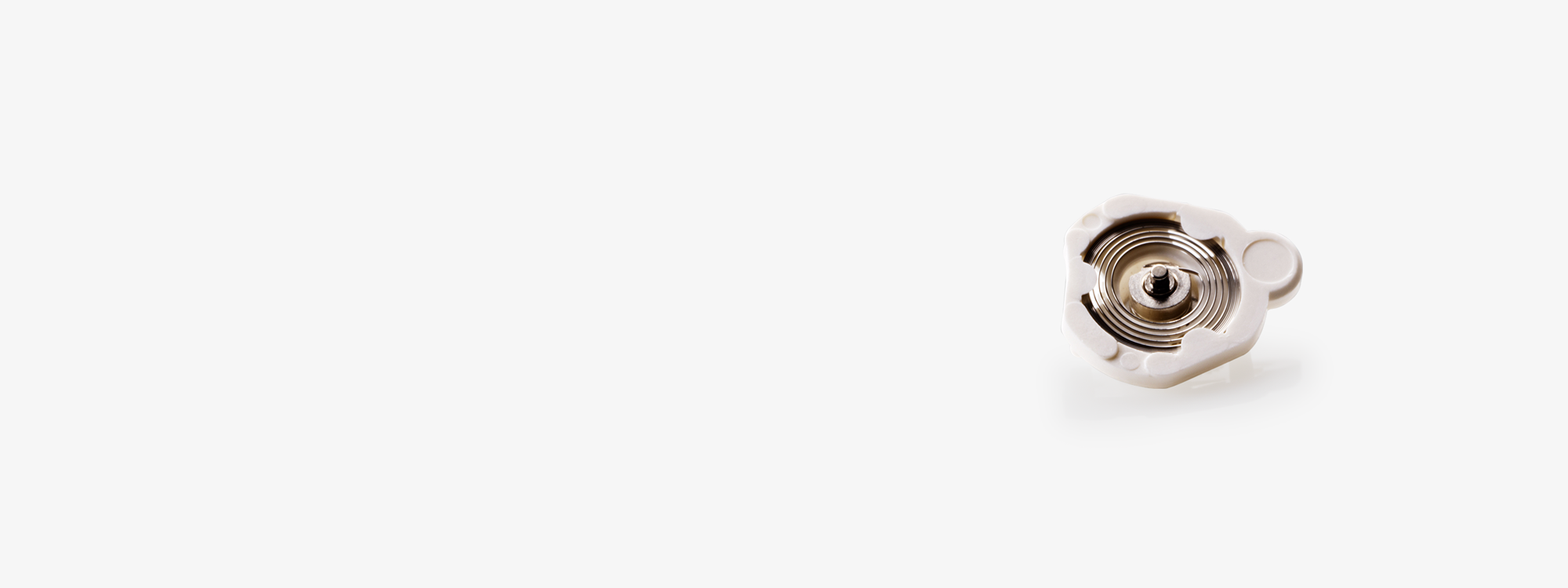

이 문제를 해결하기 위해 백래시 자동 조정 메커니즘으로 알려진 정확한 초침 움직임을 가능하게 하는 고유한 방법이 개발되었습니다. 메커니즘은 기계식 시계의 핵심 부품인 헤어스프링을 사용합니다. 헤어스프링이 제공하는 약간의 스프링력을 활용하여 초침의 희미한 떨림을 안정화하여 초침이 떨림 없이 정확하게 전진할 수 있습니다.

TECHNOLOGY

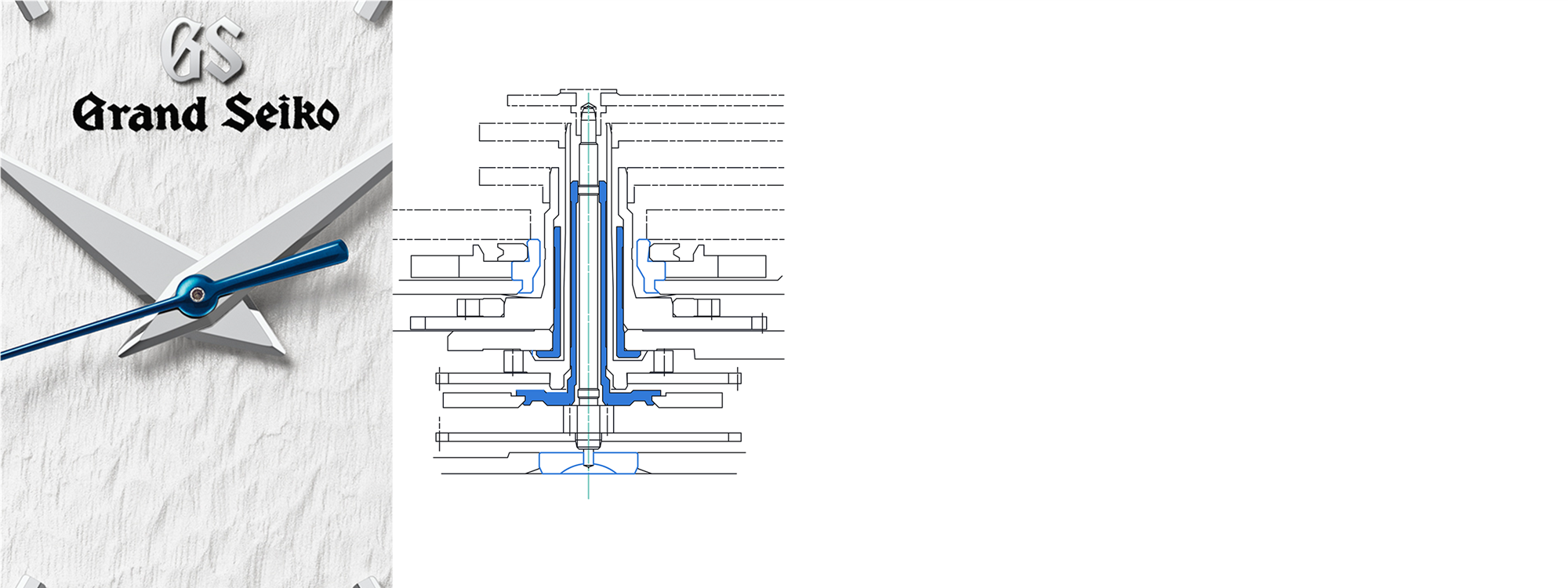

부드러운 핸즈 움직임을 위한 독립 축 구조

시침이나 분침과 초침 사이에 의도하지 않은 간섭이 시간 조정 중에 발생하여 얇은 초침에 약간의 흔들림이 발생할 수 있습니다. 아주 작은 떨림조차도 그랜드세이코의 표준과 양립할 수 없기 때문에 엔지니어들은 이 문제를 방지하기 위해 독립 축 구조로 알려진 솔루션을 개발했습니다.

시계의 초침은 매일 1,440번 다이얼을 돌고 분침은 24번 회전합니다. 정확한 시간은 이러한 회전 부품 사이에 간섭이 없는 경우에만 올바르게 표시될 수 있습니다.

9F 쿼츠 무브먼트는 각각의 핸즈 축이 독립적으로 움직일 수 있도록 하여 핸즈가 서로 스쳐지나가게 하는 것을 방지하고 시간 조정 시 떨림 없이 부드럽고 정확한 움직임을 가능하게 합니다.

TECHNOLOGY

정확한 시간 조절

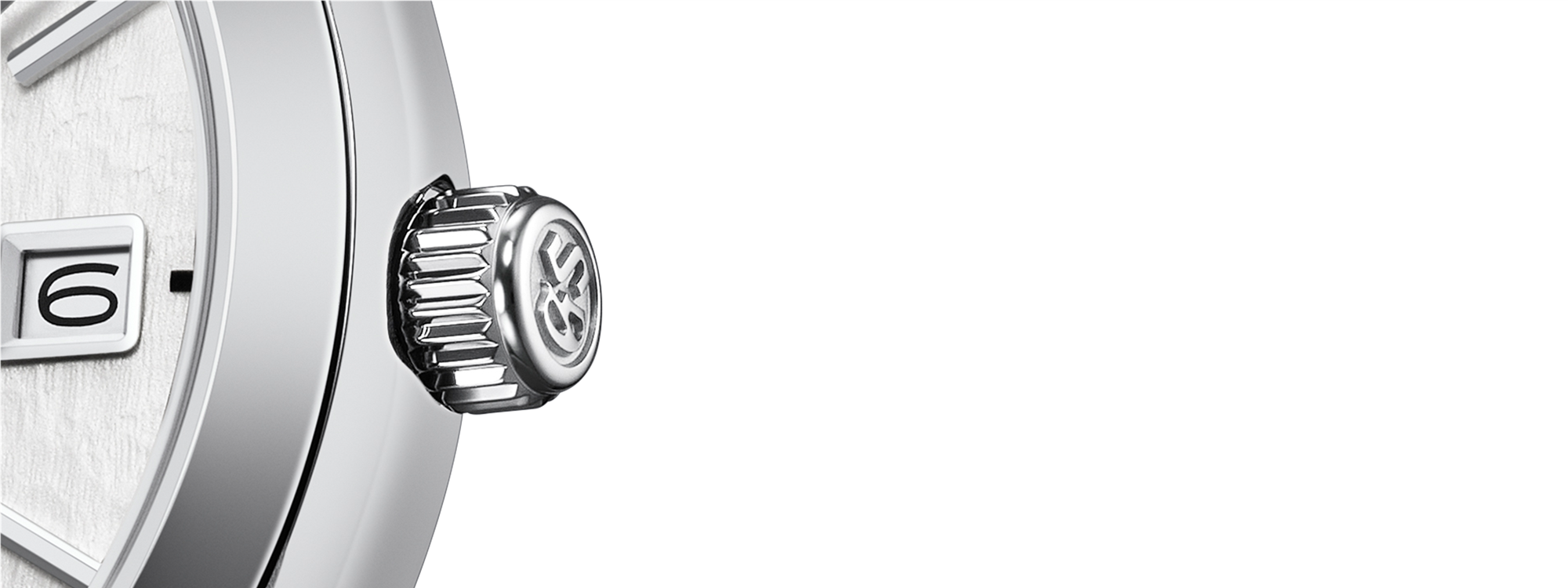

크라운(용두)의 움직임은 9F 쿼츠 무브먼트의 또 다른 독특한 측면입니다.

표준 쿼츠 시계에서 용두를 한 바퀴 돌면 분침이 60분에 해당합니다. 9F 쿼츠 무브먼트는 이 동등성을 20분으로 줄여 훨씬 더 정밀하게 시간을 조정할 수 있습니다.

용두 자체도 11mm의 두께로 더욱 두드러져 날짜 표시로 전환할 때 조작 실수를 방지할 수 있습니다.

QUALITY

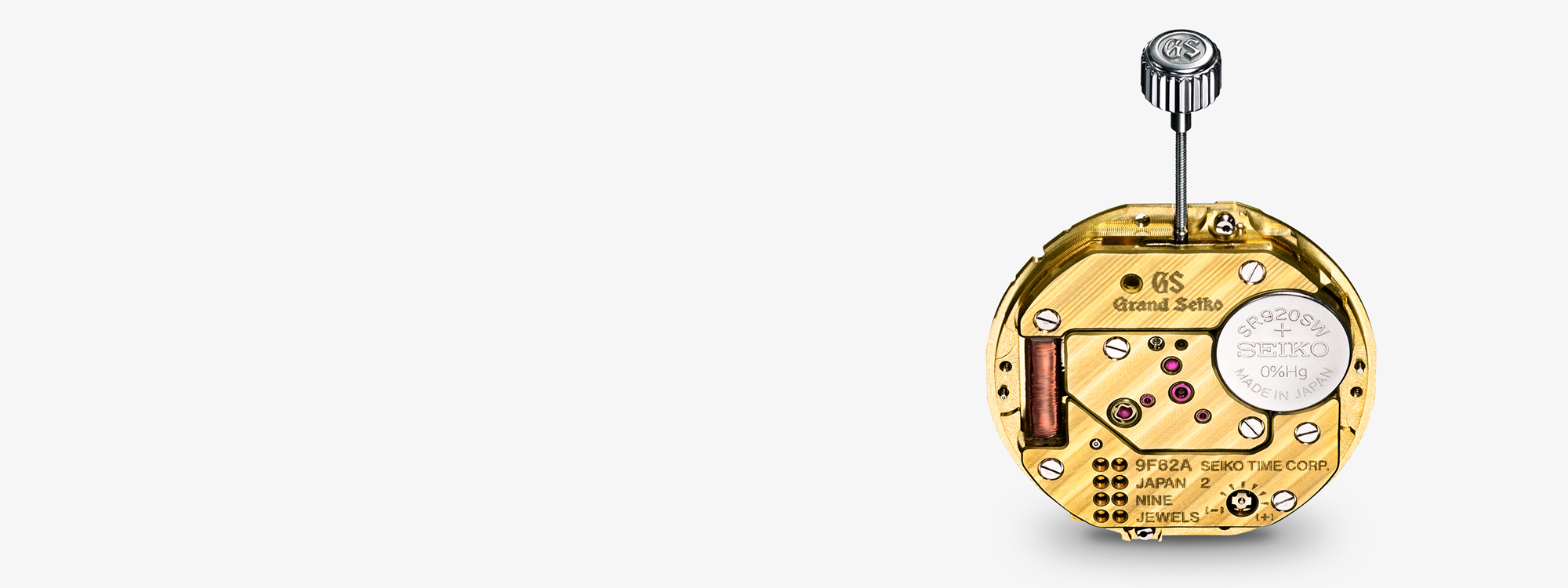

품질 보장을 위한 보호 쉴드 구조

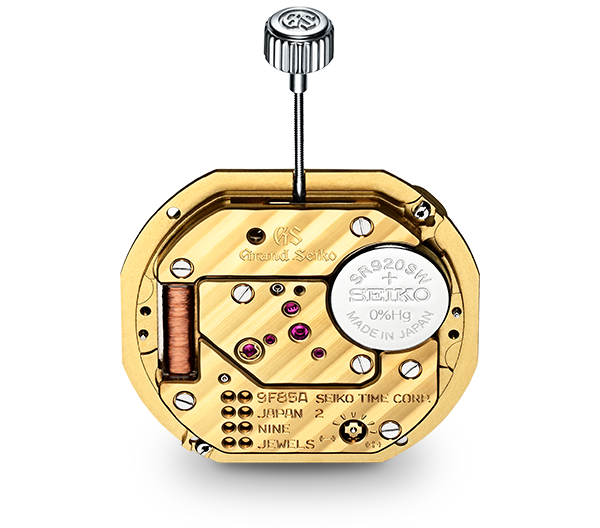

그랜드세이코는 쿼츠 무브먼트의 핵심인 로터가 밀폐된 환경에서 보호되도록 보호 쉴드 구조를 개발했습니다.

이 구조는 배터리를 교체할 때 무브먼트의 섬세한 부분에 먼지가 들어가는 것을 방지하고 스텝 모터 회전축을 위한 예비 윤활유를 공기로부터 밀봉하여 오일의 수명을 연장시켜 줍니다.  전체 메커니즘은 쿼츠 무브먼트의 정밀성에 대한 깊은 이해를 반영하고 9F 칼리버의 장기적인 신뢰성과 정확성을 유지하는 목적에 기여합니다.

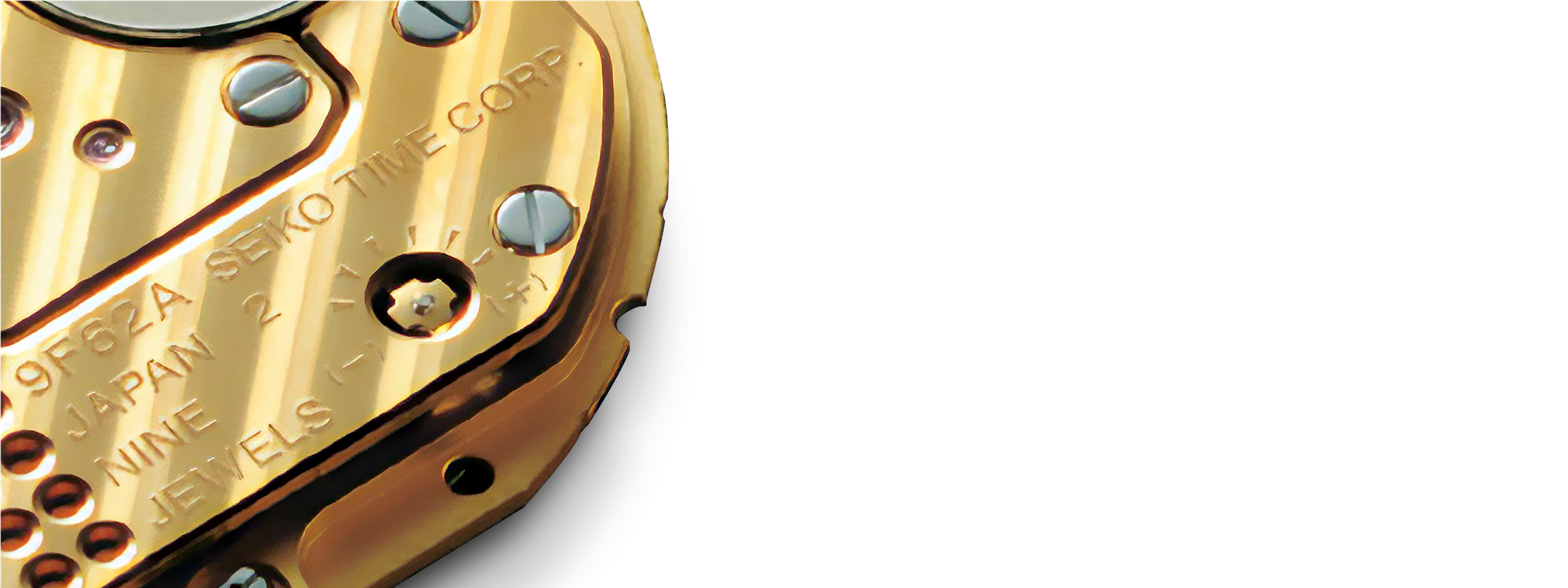

보호 쉴드 구조는 모든 쿼츠 무브먼트에 필요한 배터리 교체를 위해 케이스를 열었을 때 손상 위험을 최소화하도록 설계되었습니다. 외부 입자의 유입을 방지하기 위해 기어 트레인에서 배터리를 분리하는 벽에는 배터리 교체 중 관찰을 위해 루비가 박힌 구멍이 있습니다.

QUALITY

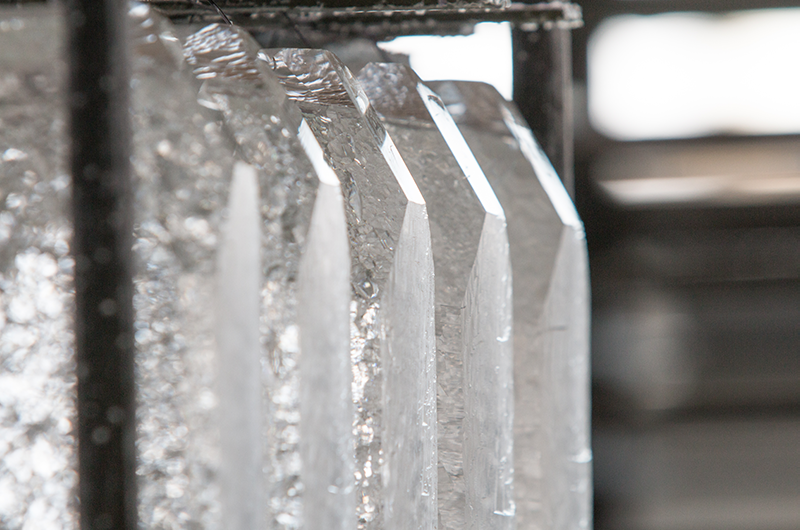

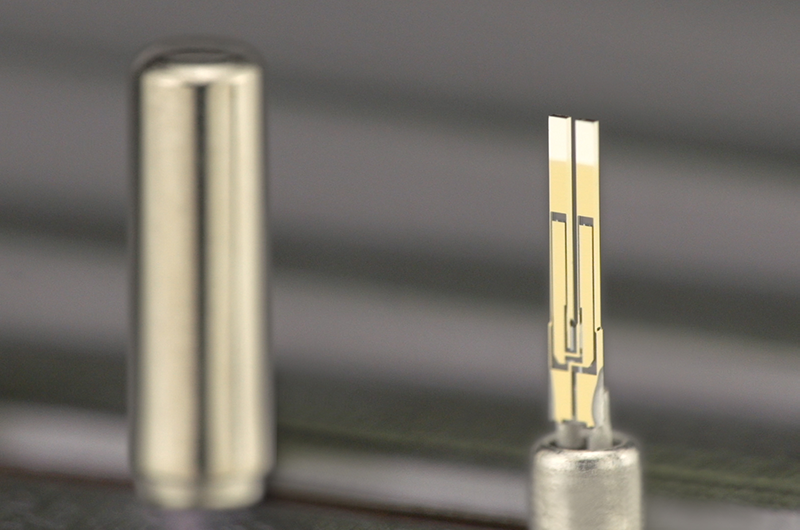

수정 발진기의 3개월 숙성 과정

9F 칼리버는 연오차 ±10초의 탁월한 정밀도를 제공합니다. 이것은 엄격한 에이징 과정을 거친 매우 안정적인 수정 진동자를 선택함으로써 가능합니다.

쿼츠 시계의 정확도는 수정 발진기가 초당 32,768번의 정확한 진동을 유지할 수 있는지 여부에 달려 있습니다.

이 진동의 전반적인 규칙성에도 불구하고 각 수정 발진기는 성능 특성이 다르며 일부는 장기간 사용 및 환경 변화 과정에서 안정적인 성능을 유지하지 못합니다. 그러나 다른 발진기(진동자)는 처음에는 높은 정밀도로 작동하지만 수년에 걸쳐 진동이 변경되어 부정확할 수 있습니다.

이를 인식한 Seiko는 사용 전에 발진기가 안정화되도록 수정 선택의 에이징 프로세스를 도입했습니다. 그랜드세이코는 이 과정을 통해 선별된 수정 발진기를 세계 최초로 사용했습니다.

이 과정의 일환으로 사내에서 만든 수정 발진기는 먼저 3개월 동안 '에이징'되며, 그 동안 특성이 안정화되도록 특정 전압을 가합니다. 이러한 엄격한 기준을 충족하는 수정 발진기만 9F 쿼츠 무브먼트에 사용됩니다.

QUALITY

1일 540회 온도 모니터링

수정 발진기는 온도 변화에 민감합니다.

초당 32,768회 진동하는 비율은 주변 온도의 변화에 따라 변동합니다.

이 비율이 1초에 한 번이라도 진동하면 정확도가 1년에 16분 정도 떨어질 수 있습니다.

이를 해결하기 위해 IC에는 발진기 개별 특성에 대한 정보가 미리 저장되어 있습니다. 이러한 방식으로 각 발진기를 개별적으로 설정된 IC와 일치시키면 9F무브먼트가 완벽하게 작동할 수 있습니다. 이 외에도 시계 내부의 온도도 하루 540회 측정합니다.  온도 데이터는 IC로 전송되고 IC에 의해 처리되어 높은 정확도를 유지하는 데 문제가 되는 오차를 보정합니다.
