9R Spring Drive

Spring Drive是一種獨特的手錶科技。它產生動力來源就如同每一只高端機械錶一樣,但卻結合了三能整律器達到沒有任何機械錶可以比擬的精準度。

能夠開發出Spring Drive,是因為Grand Seiko是極少數可以同時專精於電子錶與機械錶製造的廠商。

結構

將機械與電子製錶領域中獨占鰲頭的工藝技術揉合在一起

在所有手錶背後運作的兩種關鍵元素,就是動力與時間控制系統。

Spring Drive是一種獨特的機芯,它結合了機械式機芯的高扭力與電子錶的高精密度積體電路控制系統。

動力來源 控制系統
機械錶 主發條
高扭力
(驅動手錶的動力)
上緊的主發條供應動力,以其釋放力量的速度轉動齒輪,而對於速度的控制以及由擺輪、擒縱叉與擒縱輪構成的擒縱系統則會掌控整體的精準度。以較為精密的款式來看,即使是最準確的Grand Seiko款式也無法與石英錶競爭,其每日誤差約為+8/-1秒。
石英錶 電池
相較於機械錶,其扭力較低
由電池供應電力給石英震盪器,積體電路(IC)會偵測石英震盪器的精密震盪動作。接下來IC會精確地依照每一秒的步調驅動齒輪。IC的精密度控制可以提供高水準的準確度,而Grand Seiko石英錶款可以達到年度誤差在±10秒的範圍。

結構

由主發條提供動力

Spring Drive是由主發條提供動力,就像機械錶一樣。這種傳統的動力供應方式讓手錶可以完全自動運作,不需要電池或其他動力來源的供應。

以轉動錶冠的方式或擺動手腕的方式上緊主發條,會為手錶儲存能量,此一能量日後將在發條隨著時間鬆開的時候傳遞給齒輪,用來推動手錶的指針。

利用主發條所供應的強大扭力,在長而寬的大型指針順暢地滑動時,機芯不需要其他動力去推動指針,而這種指針設計以及運作方式也是Spring Drive的特色之一。

結構

三能整律器

在 Spring Drive 開發過程中面臨的核心挑戰是動力產生和控制。 解決方案在於創建三能整律器(Tri-Synchro Regulator),該裝置可從主發條的動能中產生微小的電脈衝,並將其轉換為驅動晶體振盪器和電子制動器所需的能量。 振盪器將精確的信號傳送到 IC,該 IC 運用磁力將磁車的轉速保持在每秒 8 圈。 這種精準度通過齒輪系傳遞到指針,指針以每天 ±1 秒的精準度顯示時間。

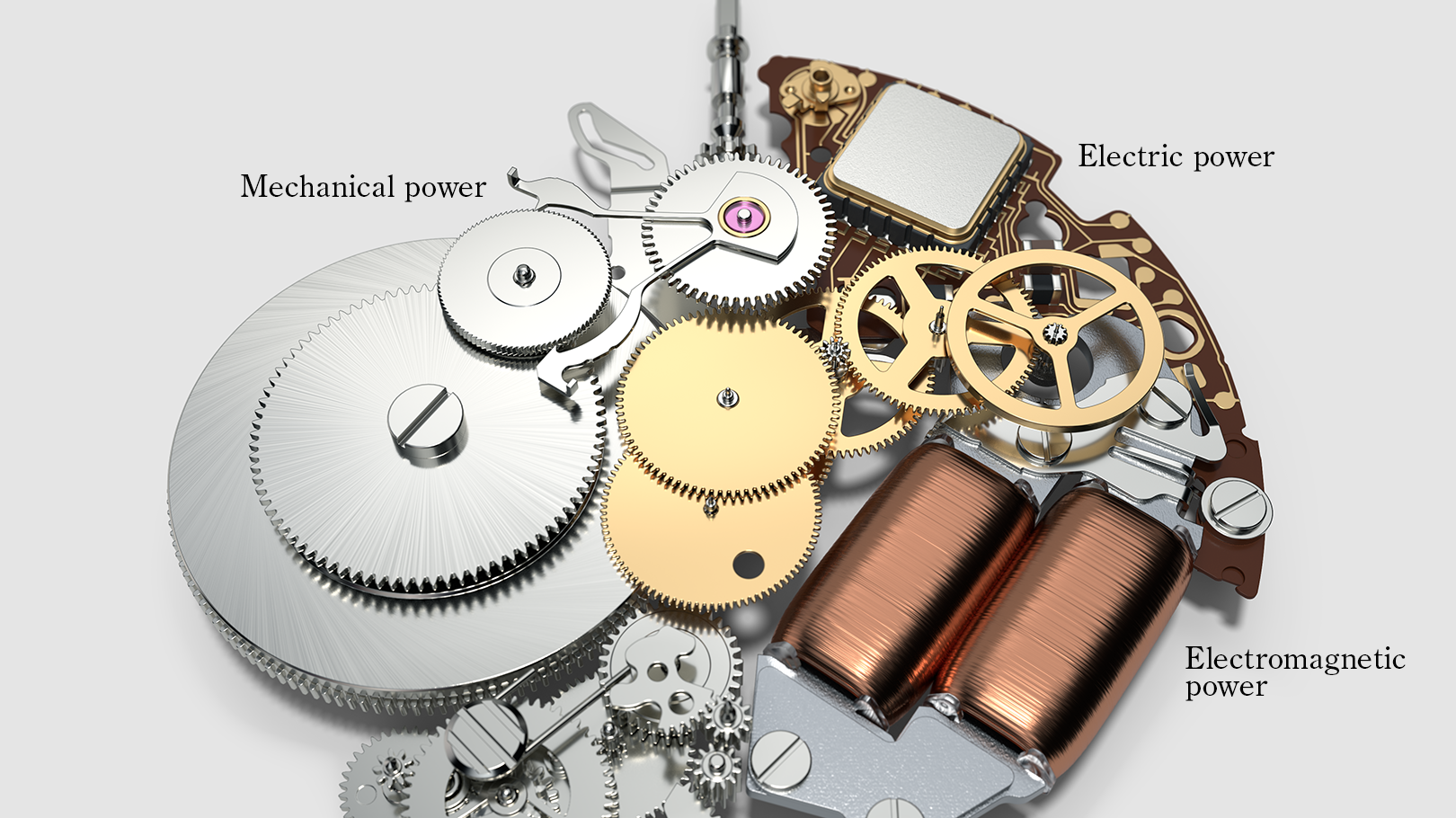

三能整律器使用三種能量去調整運作的零件

  1. 來自主發條的機械能。
  2. 透過IC/水晶震盪器產生訊號的電能。
  3. 電磁能,對磁車提供制動力

利用這三種能量協調運作,調整發條鬆開的速度,讓秒針可以精確地運作。

三能整律器
1. 機械能

透過鬆開主發條的能量產生電能

Spring Drive使用一種與腳踏車用燈泡一樣的系統產生電能。與齒輪系的末端相連的轉子與繞有線圈的定子的交互作用可以產生電能。在Spring Drive手錶中,磁車每秒轉動8圈整,產生一股小小的電流。

三能整律器
2. 電能

透過石英震盪器傳送精密的訊號

由磁車產生的電能會用來啟動石英振盪器與IC。石英震盪器的震盪頻率正好是32,768 Hz,它會產生一個精密的參考訊號傳送給IC。

三能整律器
3. 電磁能

施加制動力,控制速度

IC會比較石英震盪器傳送來的參考訊號與磁車的轉動速度,並且在它偵測到磁車轉速太快的時候間歇性地施加電磁制動力。這種針對磁車的調節會傳輸給輪系,確保手錶的指針精密地運作。

技藝

大師級的組裝與調校技藝

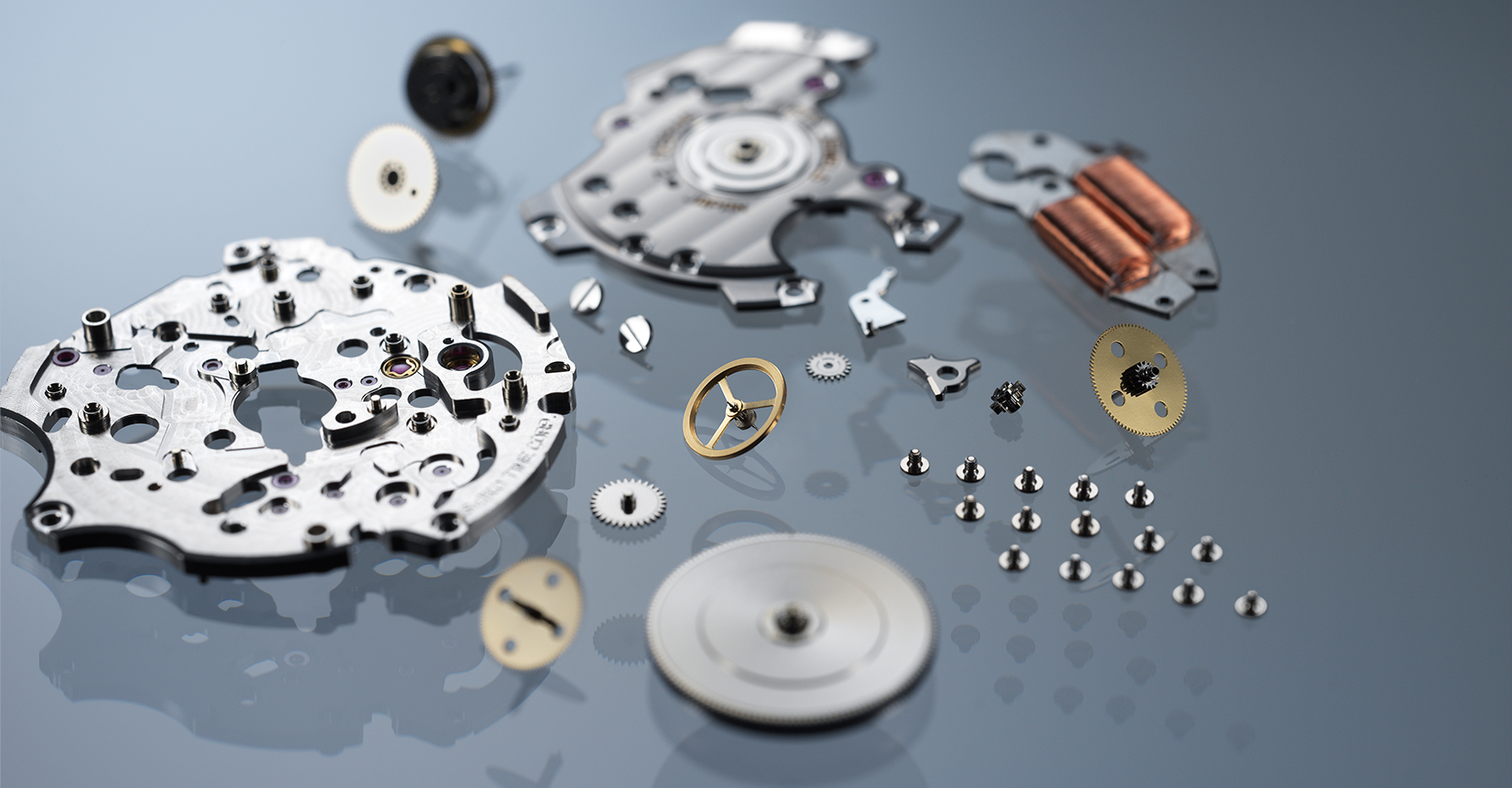

Spring Drive結合了機械錶與電子錶的最佳元素,三指針設計的款式具有超過200個組件,而具備更多功能的款式,例如Spring Drive Chronograph (計時碼錶)則有超過300個組件,全部都是以手工組裝。

施加潤滑油可以確保所有組件的交互作用都能順暢運作,三指針款的機芯有80個以上的潤滑點需要潤滑,附有計時碼錶功能的機芯則有140個以上的潤滑點需要潤滑。潤滑油是以手工塗佈,不但需要時間,還需要絕佳的技術去確保所有點油的動作都符合精密度的要求。

設計規劃這種機芯的基礎,在於最小可達1/100釐米的作業公差。最終的組件調校與微調也由人工進行,因為沒有任何一種機器可以比得上本公司旗下的職人-是製錶職人的卓越技藝促成了Spring Drive的極致精密度。

科技

在完美的滑動中捕捉時間的流動

Spring Drive獨特的特徵在於秒針滑秒的動作。
它的指針運動不像石英錶一樣每秒跳動一下,也不像機械錶那樣在高速振動中前進,但卻是沉默而優雅地滑動著。
在Spring Drive之中,透過IC控制的磁子扮演著有如傳統機械錶中擺輪的角色,但它只往一個方向轉動,不會雙向擺盪,因此秒針自然就會以一種順暢的方式運作。只有Spring Drive可以用完美的滑動量度時間的流動。

科技

大型而厚重的手錶指針

石英機芯具備高精密度的優勢,但它缺乏扭力,因此無法驅動較為厚重的手錶指針。

相對地,機械機芯擁有的扭力可以輕而易舉地驅動長度直達刻度的大型指針,但卻無法與石英錶在精密度上一較長短。

Spring Drive結合了石英錶的精密度與機械錶的扭力,使得Grand Seiko長指針與高精準度的需求得以兼顧。

科技

史上最精準的發條動力計時儀器

歸功於碼錶秒針的滑秒動作,Spring Drive Chronograph可以精確量測到時間的流逝,而不是僅僅指示出最為接近的秒數刻度。擁有導柱輪與垂直離合系統成就精準。Spring Drive Chronograph可以計時的時間可達12小時,其精準度為每日1秒鐘。

歷史

1977年,一位年輕的手錶工程師─赤羽好和決定要嘗試達成一個似乎不切實際的夢想:「永續運作」的手錶。他的目標是一款利用主發條驅動的傳統手錶,但卻能提供每天誤差1秒的準確度,而這種準確度卻是他所屬公司旗下的電子錶早就已經可以達成的精準。經過28年與600個試作品的努力,他實現了他的夢想,而Spring Drive也因而問世。2007年,赤羽好和永無休止的挑戰精神得到傳承,Grand Seiko Spring Drive 就此誕生。

More

機芯比較

機芯 準確度 動力儲存 寶石數 特色
Spring Drive 5 Days
Caliber 9RA2
(自動上鍊兼手上鍊)
日差±0.5秒(月差±10秒) 約120小時 (5日鍊) 38石 -偏心式魔術槓桿
-雙尺寸發條盒
-一體成形中央橋板
-動力儲存顯示
Manual-winding 8-Day Power Reserve Spring Drive
Calibre 9R01
(手上鍊)
日差±0.5秒(月差±10秒) 約192小時 56石 -動力儲存顯示
-日期連動時差修正
Manual-winding Spring Drive
Caliber 9R02
(手上鍊)
日差±1秒(月差±15秒) 約84小時 39石 -扭力回饋系統
-雙層發條
-動力儲存顯示
Automatic Spring Drive 3-Day Chronograph GMT
Caliber 9R86
(自動上鍊兼手上鍊)
日差±1秒(月差±15秒) 72小時 50石 -動力儲存顯示
-24小時針
-日期連動時差修正
-計時碼錶
Automatic Spring Drive 3-Day GMT
Caliber 9R66
(自動上鍊兼手上鍊)
日差±1秒(月差±15秒) 約72小時 30石 -動力儲存顯示
-24小時針
-日期連動時差修正
Automatic Spring Drive 3-Day
Caliber 9R65
(自動上鍊兼手上鍊)
日差±1秒(月差±15秒) 72小時 30石 -動力儲存顯示
-日期顯示
Manual-winding Spring Drive
Caliber 9R31
(手上鍊)
日差±1秒(月差±15秒) 約72小時 30石 -雙層發條
-動力儲存顯示
