Cronógrafo (Para los Cal. 9SC5)

Cronógrafo es un reloj que cuenta con una función de cronómetro además de la indicación horaria. Este reloj se caracteriza por la función de cronómetro que puede medir hasta 12 horas.

Antes de usar la función de cronómetro:

  1. Asegúrese de que el muelle real está suficientemente enrollado.

    2. Cuando vaya a utilizar el cronómetro, asegúrese de que el reloj está funcionando.

  2. Confirme que el segundero central del cronógrafo está apuntando la posición 0.

    3. En caso de no estar apuntando la posición 0, presione el botón de REPOSICIÓN.

    No extraiga la corona mientras esté funcionando el cronómetro ya que esto parará la medición.

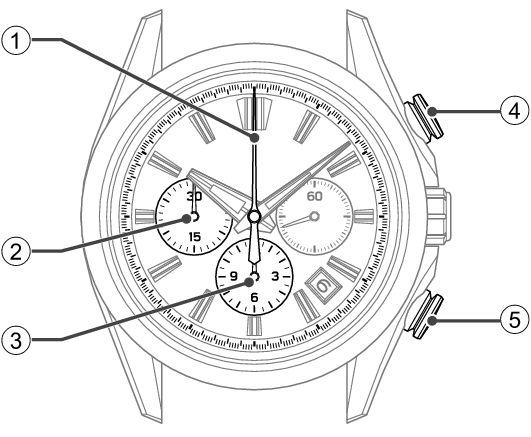

Nombre de las piezas del cronógrafo y su función

9SC5_Chronograph_Names of the parts

  1. Segundero central del cronógrafo

  2. Esfera de 30 minutos
    Minutero del cronógrafo

  3. Esfera de 12 horas
    Aguja horaria del cronógrafo

  4. Botón de INICIO/PARO

  5. Botón de REPOSICIÓN

La orientación y el diseño del display puede variar según el modelo.

Cómo usar la función de cronógrafo (cronómetro)

  1. Asegúrese de que el muelle real está suficientemente enrollado y el reloj funcionando.

  2. Inicie la medición de tiempo.

    3. Después de presionar el botón de INICIO/PARO, las agujas del cronógrafo empiezan a moverse y el cronómetro comienza a medir el tiempo.

    9SC5_Chronograph_Set Time-1

  3. Pare la medición del tiempo.

    4. En el momento que desee usted terminar la medición, presione otra vez el botón de INICIO/PARO para detener las agujas del cronógrafo.

    【Ej.】

    6 horas 20 minutos 10 segundos y 8

    El minutero del cronógrafo en la esfera de 30 minutos dan dos vueltas completas en una hora.

    Para leer la esfera de 30 minutos, vea el display de la esfera de 12 horas como una referencia.

    9SC5_Chronograph_Set Time-2

  4. Reponga las agujas del cronógrafo.

    5. Después de parar las agujas del cronógrafo, presione el botón de REPOSICIÓN para reponer todas las agujas del cronógrafo a la posición 0.

    9SC5_Chronograph_Set Time-3

Medición del tiempo transcurrido acumulado

  1. Asegúrese de que el muelle real está suficientemente enrollado y el reloj funcionando.

  2. Inicie la medición de tiempo.

    3. Después de presionar el botón de INICIO/PARO, las agujas del cronógrafo empiezan a moverse y el cronómetro comienza a medir el tiempo.

    9SC5_Total_Set Time-1

  3. Pare la medición del tiempo.

    4. En el momento que desee parar la primera medición, presione otra vez el botón de INICIO/PARO para detener las agujas del cronógrafo. Se indicará el tiempo medido.

    9SC5_Total_Set Time-2

  4. Reanude la medición del tiempo.

    5. Después de presionar otra vez el botón de INICIO/PARO, las agujas del cronógrafo reinician su movimiento desde la posición donde estuvieron detenidas.

    9SC5_Total_Set Time-3

  5. Pare la medición del tiempo.

    6. En el momento que desee parar la segunda medición, presione otra vez el botón de INICIO/PARO para detener las agujas del cronógrafo. El tiempo medido indicado en este momento será el total de la primera y segunda medición (tiempo transcurrido acumulado).

    9SC5_Total_Set Time-4

  6. Repita la medición de tiempo acumulativa.

    7. Los pasos Num5 y Num6 pueden repetirse según se requiera. Con el empuje repetido del botón de INICIO/PARO, la medición se detendrá y reanudará, y cada medición del tiempo quedará acumulada.

  7. Reponga las agujas del cronógrafo.

    8. Después de parar las agujas del cronógrafo, presione el botón de REPOSICIÓN para hacer regresar todas las agujas del cronógrafo a la posición 0.

    9SC5_Total_Set Time-5

Cómo usar el taquímetro

El taquímetro puede utilizarse para medir la velocidad media o la tasa de productividad por unidad.

Cómo medir la velocidad media de su vehículo

【Ej.】

Mida el tiempo que requiere su vehículo para recorrer un kilómetro

  1. Cuando su coche pasa la línea de inicio, presione el botón de INICIO/PARO para poner en funcionamiento el cronómetro.

  2. Cuando el coche pasa la marca de 1 kilómetro, presione el botón INICIO/PARO para detener el cronómetro. Lea el número en la escala del taquíemtro donde está apuntando el segundero central del cronómetro.

9SC5_TACHYMETER-1 + 9R96_TACHYMETER-1

Botón de INICIO/PARO

Botón de INICIO/PARO

1 km

El resultado de la medición indica que la velocidad media del vehículo es de 80 km/h.

9SC5_TACHYMETER-1 V + 9R96_TACHYMETER-1 V

Botón de INICIO/PARO

Botón de INICIO/PARO

1 km

El resultado de la medición indica que la velocidad media del vehículo es de 80 km/h.

Cómo calcular la tasa de productividad por hora

【Ej.】

Mida el tiempo requerido para producir una unidad

  1. Al comienzo de la producción, presione el botón de INICIO/PARO para poner en funcionamiento el cronómetro.

  2. Al terminar la producción, presione el botón de INICIO/PARO para detener el cronómetro. Lea el número en la escala del taquíemtro donde está apuntando el segundero central del cronómetro.

9SC5_TACHYMETER-2 + 9R96_TACHYMETER-2

Botón de INICIO/PARO

Botón de INICIO/PARO

1 unidad

El resultado de la medición indica que la tasa de productividad media es de 300 unidades/h.

9SC5_TACHYMETER-2 V + 9R96_TACHYMETER-2 V

Botón de INICIO/PARO

Botón de INICIO/PARO

1 unidad

El resultado de la medición indica que la tasa de productividad media es de 300 unidades/h.
