O muito aguardado Calibre 9SA4 de corda manual com 10 batidas por segundo, que desperta os sentidos
Vol. 2: Movimento

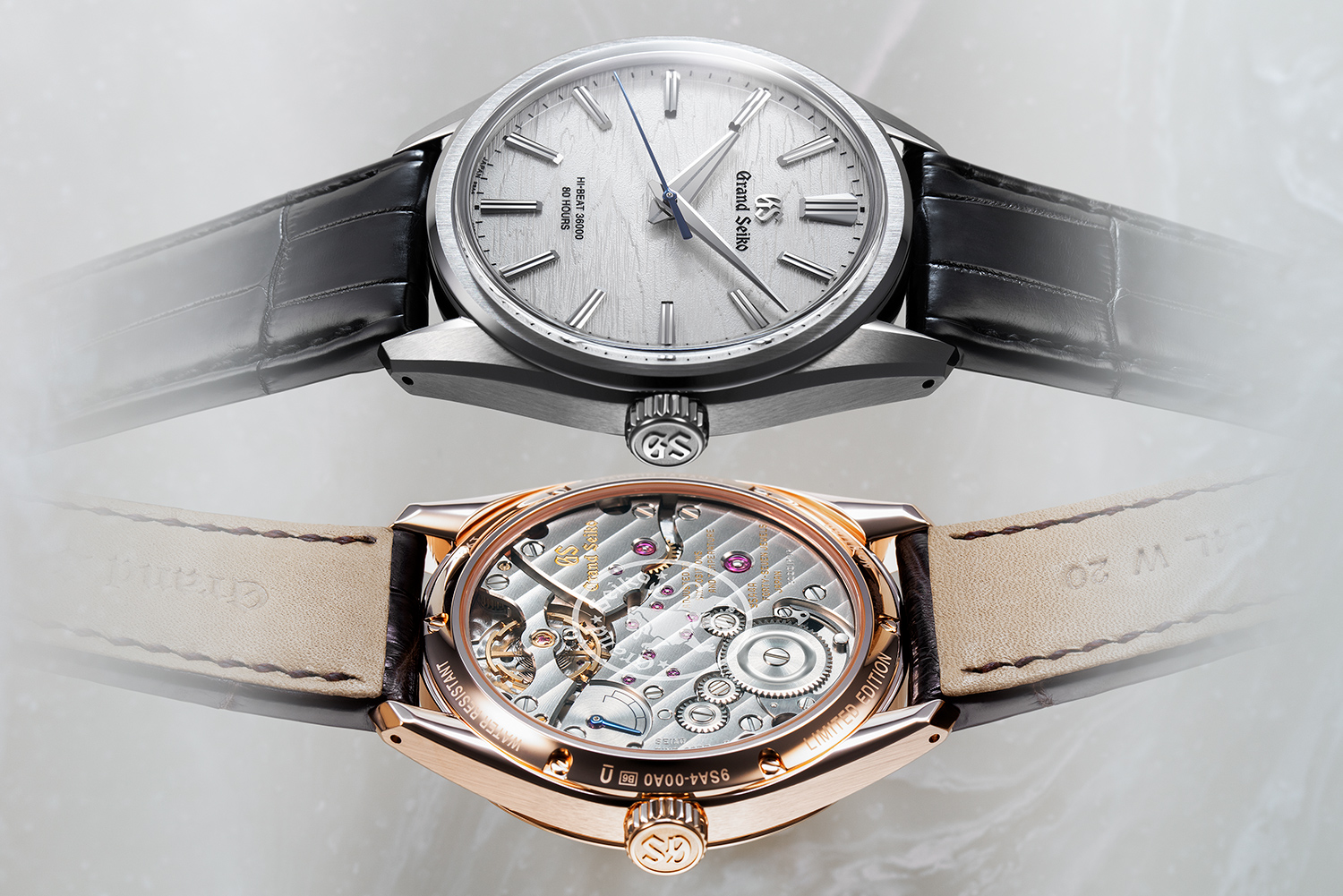

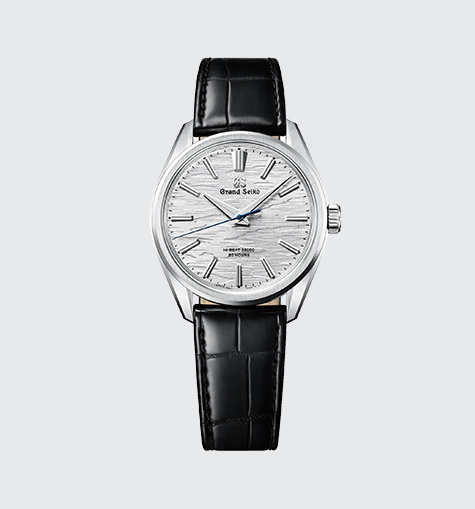

SLGW002/003: uma nova expressão da Grand Seiko, aprimorada com um valor sensorial elevado.
A Grand Seiko redefiniu o padrão de precisão para relógios mecânicos com o Hi-Beat no final da década de 1960. Meio século depois, a marca alcançou uma precisão revolucionária com o novo movimento Calibre 9SA5. Mecanismos sem precedentes, como o Balanço de Mola Livre (Free-Sprung Balance) e o Escape de Impulso Duplo (Dual Impulse Escapement), foram desenvolvidos exclusivamente para a busca pela precisão. Agora, juntando-se a essa busca, está o movimento mecânico de corda manual Calibre 9SA4. Embora este seja baseado no Calibre 9SA5, a equipa de desenvolvimento da Grand Seiko não procurou apenas torná-lo mais fino e simples como o este aquilo que procuraram fazer no Calibre 9SA4, para além do alto desempenho, foi promover uma interação entre o relógio e seu utilizador.
- Fotografia de Eiichi Okuyama
- Texto de Masayuki Hirota (Editor-chefe da edição japonesa da Chronos)
Um movimento que proporciona uma experiência tátil envolvente e irresistível de dar corda.
Com um movimento de corda manual, que não possui mecanismo de corda automática, a mola principal precisa ser enrolada rodando a coroa sempre que o relógio for usado. À medida que os relógios mecânicos se popularizaram, muitos movimentos passaram a adotar a corda automática, onde a mola principal é carregada pelo movimento de um rotor. A Grand Seiko não foi exceção a essa tendência. O renascimento dos movimentos de corda manual, cuja função parecia ter chegado ao fim nos anos 1970, só ocorreu em 2001.
O Calibre 9SA5 elevou ainda mais os padrões da Grand Seiko. Segundo Kohei Egashira, responsável pelo planeamento de produtos, já havia a intenção de desenvolver um movimento de corda manual durante a criação do 9SA5. Considerando o reconhecimento global dos movimentos Hi-Beat de corda manual nos anos 1960, era natural que a equipa de desenvolvimento criasse um movimento manual baseado no Calibre 9SA5 Hi-Beat. No entanto, a sua intenção não era simplesmente remover o mecanismo automático do 9SA5 e criar um movimento simplificado. Como um Grand Seiko, a alta precisão era um requisito absoluto. Mas havia outro motivo para optar deliberadamente pela corda manual: proporcionar uma "interação com o relógio". Em termos concretos, isso significava aprimorar a sensação ao rodar a coroa.

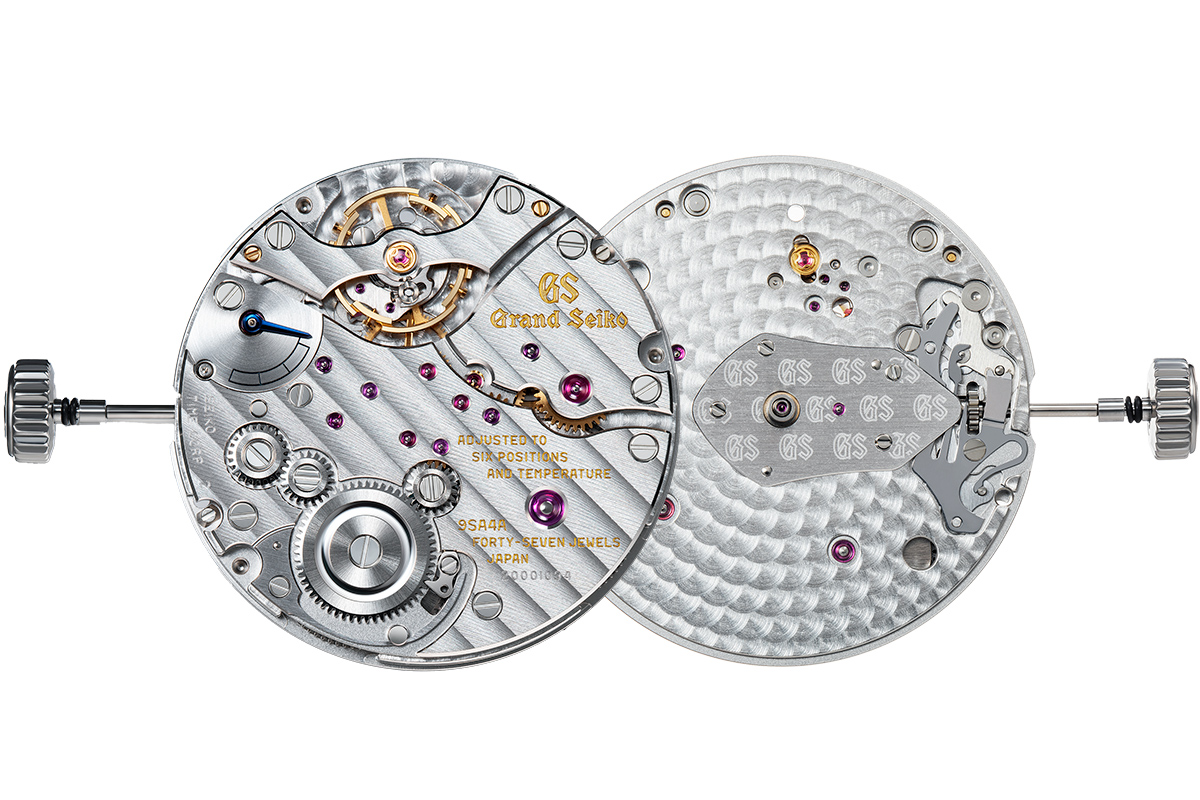

O Calibre 9SA4 foi desenvolvido com base no Calibre 9SA5. Embora mantenha a estrutura básica do trem de engrenagens, o balanço com espiral e outros elementos, cerca de 40% do movimento foi projetado do zero. Como a exibição de data foi removida, a coroa passou a ter apenas uma posição de ajuste, e o lado do mostrador recebeu um acabamento plano, característico de um movimento exclusivamente de corda manual.
Um movimento de corda manual, no qual a mola principal é tensionada ao rodar a coroa, possui algumas vantagens. Uma delas é que o movimento pode ser mais fino, uma vez que não há mecanismo de corda automática. Outra é que a sensação ao dar corda pode ser mais agradável. Nos movimentos automáticos convencionais, rodar a coroa faz com que o mecanismo de corda automática rode rapidamente. Além do desgaste do mecanismo, gera uma sensação de resistência. Por isso, alguns entusiastas de relógios preferem movimentos manuais. Em resposta a isso, algumas marcas de nicho passaram a procurar a sensação de corda manual nos seus movimentos, para além da performance.
No desenvolvimento do Calibre 9SA4, o principal requisito era, sem dúvida, proporcionar uma boa sensação ao dar corda. Mas o que é que isso significa? Varia bastante de pessoa para pessoa. Após muitas discussões, a equipa de desenvolvimento chegou à conclusão de que a sensação ideal era o som e a sensação de "estalo", quando a peça que gera esse "clique" engata na roda de catraca durante o enrolamento. Com efeito, essa é uma sensação muito apreciada por muitos entusiastas de relógios. No entanto, era extremamente difícil de alcançar.

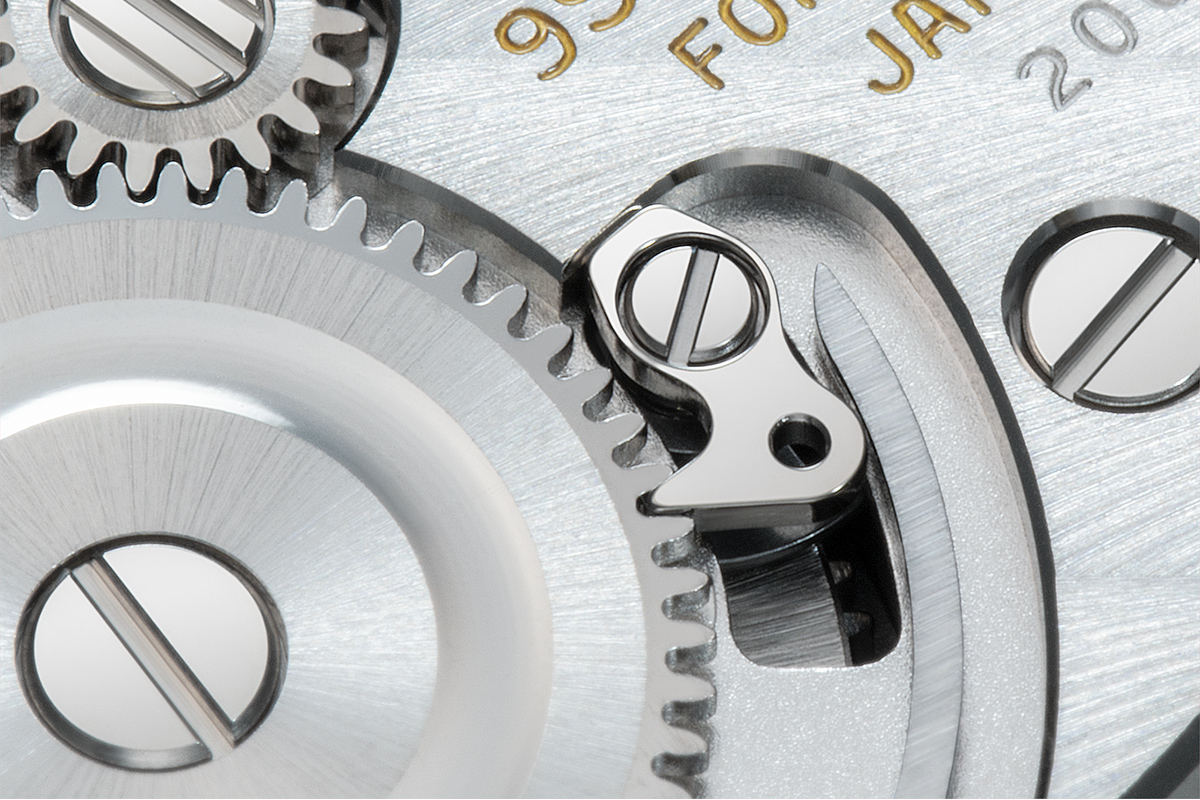

O que proporciona ao Calibre 9SA4 a sua soberba sensação de enrolamento é o clique deslizante, com a forma semelhante à de uma ave. Ao dar corda na coroa, a peça que gera o "clique" desliza e encaixa-se nos dentes da roda da catraca, retornando à sua posição original devido à força da mola.
A mola principal, que é a fonte de energia de um relógio mecânico, é armazenada numa peça chamada tambor. A roda da catraca é fixada na parte superior desse tambor. Isto não serve apenas para transmitir à mola a rotação da coroa, mas também para evitar que o tambor rode ao contrário, engatando-se com o clique. O característico “estalo” do movimento manual, que os entusiastas de relógios tanto apreciam, surge do contacto entre a roda da catraca e o clique.
O Calibre 9SA4 utiliza dois tambores para garantir um desempenho prolongado. O clique é estrategicamente posicionado para preencher o espaço entre eles. Na maioria dos relógios, a cabeça do clique oscila em torno do eixo. No entanto, neste modelo, a cabeça não apenas oscila, mas também desliza, resultando numa excelente sensação ao dar corda e uma durabilidade digna de um Grand Seiko.
A única forma de alcançar a sensação desejada era mudar o design e o material do clique. Yuya Tanaka, que projetou o movimento, criou quatro designs para o clique, incluindo protótipos. Porquê dar-se a todo esse trabalho? Porque era um Grand Seiko. Para ir além de simplesmente melhorar a sensação, criando movimento e aumentando a durabilidade, os desafios tornam-se muito maiores.

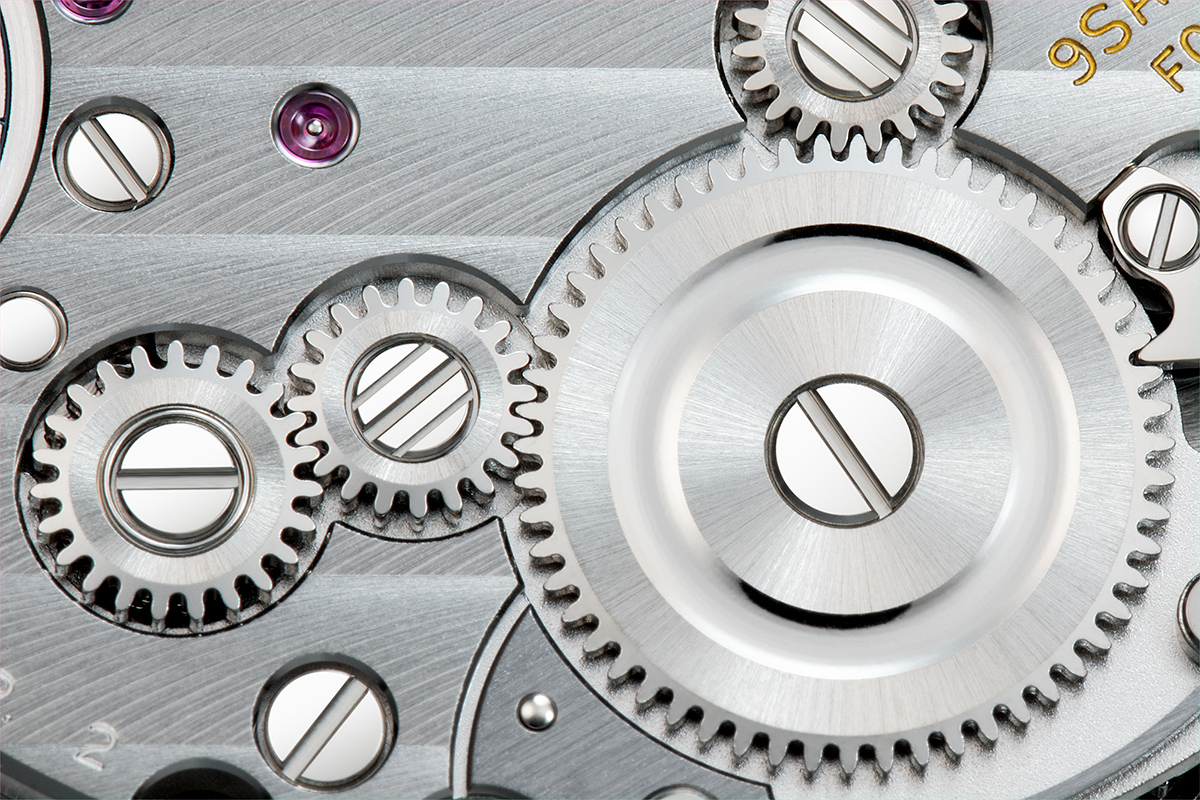

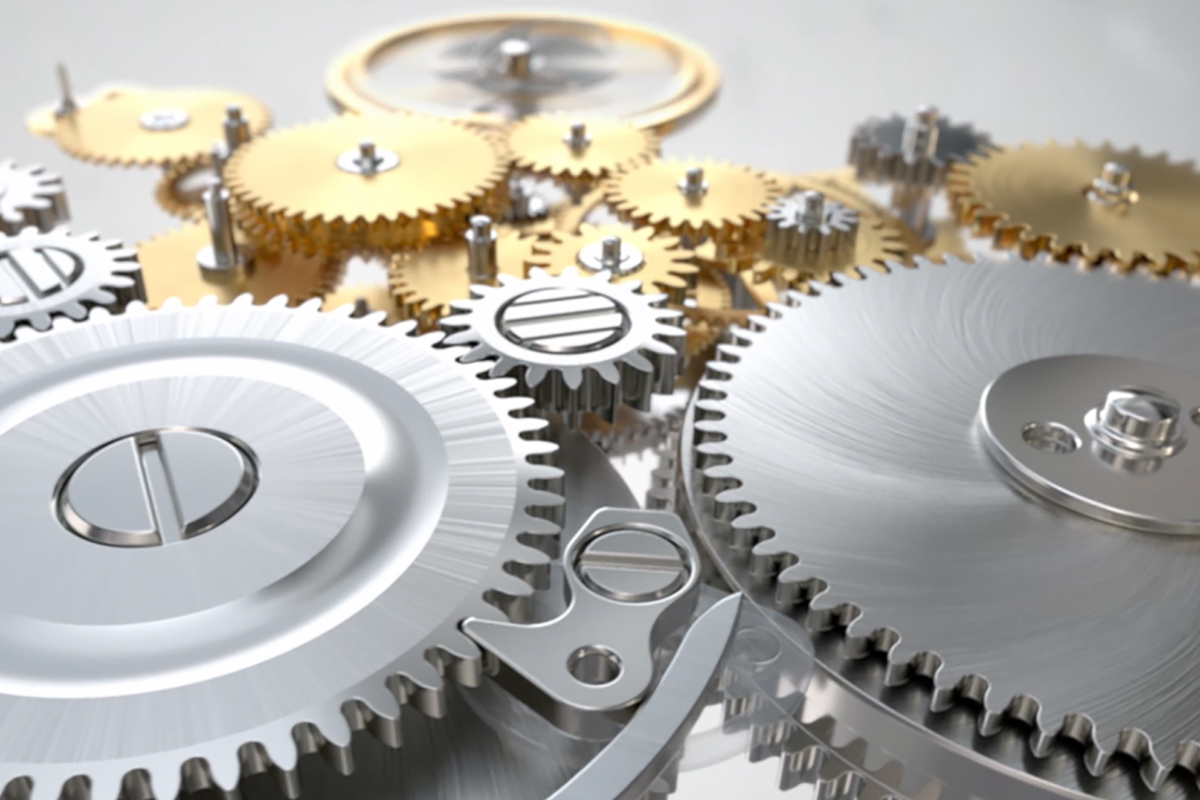

Fotografia da roda da coroa, que transmite a rotação da coroa para o tambor, e a roda da catraca. Entre elas foi inserida uma única roda intermediária devido à falta de espaço para uma roda da coroa de tamanho normal. Ao redesenhar o mecanismo, o número de voltas da coroa ao dar corda foi reduzido, e a durabilidade foi aprimorada.
Como resultado, Tanaka desenvolveu um tipo completamente novo de "clique", que desliza ao entrar em contacto com a roda da catraca, semelhante ao movimento de uma ave. Na busca por aumentar a durabilidade, o design foi revisto várias vezes.
"Para transmitir a sensação de estalo nas mãos, a mola do clique do 9SA4 foi projetada para gerar uma força suficientemente forte”. Além disso, após cerca de cinquenta pessoas testarem o movimento, a resistência das peças foi aumentada para que a coroa suportasse o enrolamento com a maior força possível.

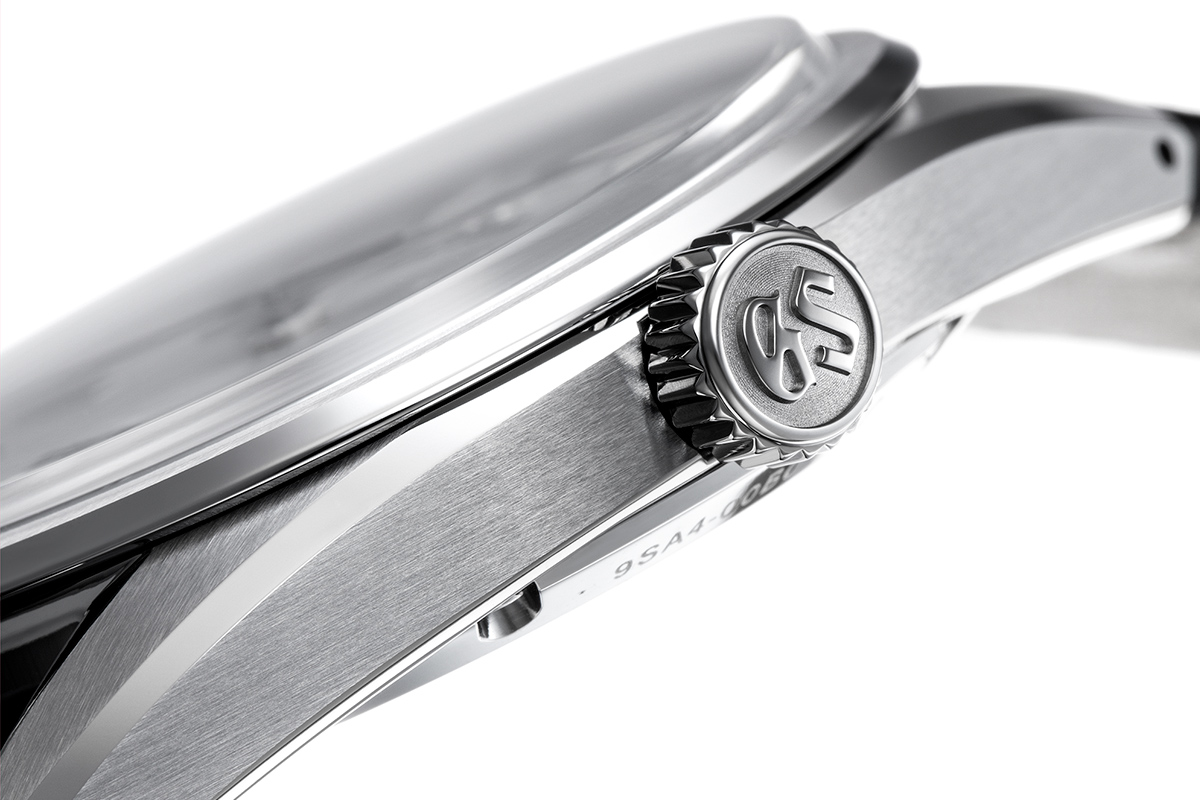

A coroa foi redesenhada nos relógios equipados com o Calibre 9SA4, visando melhorar a sensação de dar corda. Uma coroa maior facilita o enrolamento, mas impõe uma maior carga ao movimento. Uma coroa menor reduz essa carga, mas torna o enrolamento mais difícil. A equipa de desenvolvimento pediu a cerca de cinquenta pessoas para dar corda na coroa e, a partir disso, otimizaram o tamanho da coroa e outras propriedades.
No verdadeiro espírito da Grand Seiko, o clique e as partes ao redor foram projetados levando em consideração a vedação à prova de água da coroa. Embora essa vedação impeça a entrada de água, um aumento da sua espessura pode inevitavelmente tornar a sensação de dar corda mais pesada e menos responsiva. O clique e as partes ao redor foram desenvolvidos considerando essa resistência da vedação. Além disso, a coroa não foi aumentada excessivamente, garantindo que o movimento da corda seja confortável e minimizando a carga sobre o movimento. Dessa forma, a sensação de dar corda e a durabilidade foram equilibradas até mesmo no tamanho da coroa.
Indicador de reserva de marcha com novo design, contribuindo para a redução da espessura
Além disso, no Calibre 9SA4, foi adicionado um indicador de reserva de marcha ao verso do movimento. Esse mecanismo é ideal para movimentos manuais, nos quais a mola de força tem de ser enrolada manualmente. No entanto, o Calibre 9SA5, que serve como base, possui dois tambores de mola, o que faz com que não haja espaço para acomodar o mecanismo de reserva de marcha. Além disso, o desafio de manter a espessura do movimento reduzida tornou a adoção do indicador de reserva de marcha ainda mais difícil.

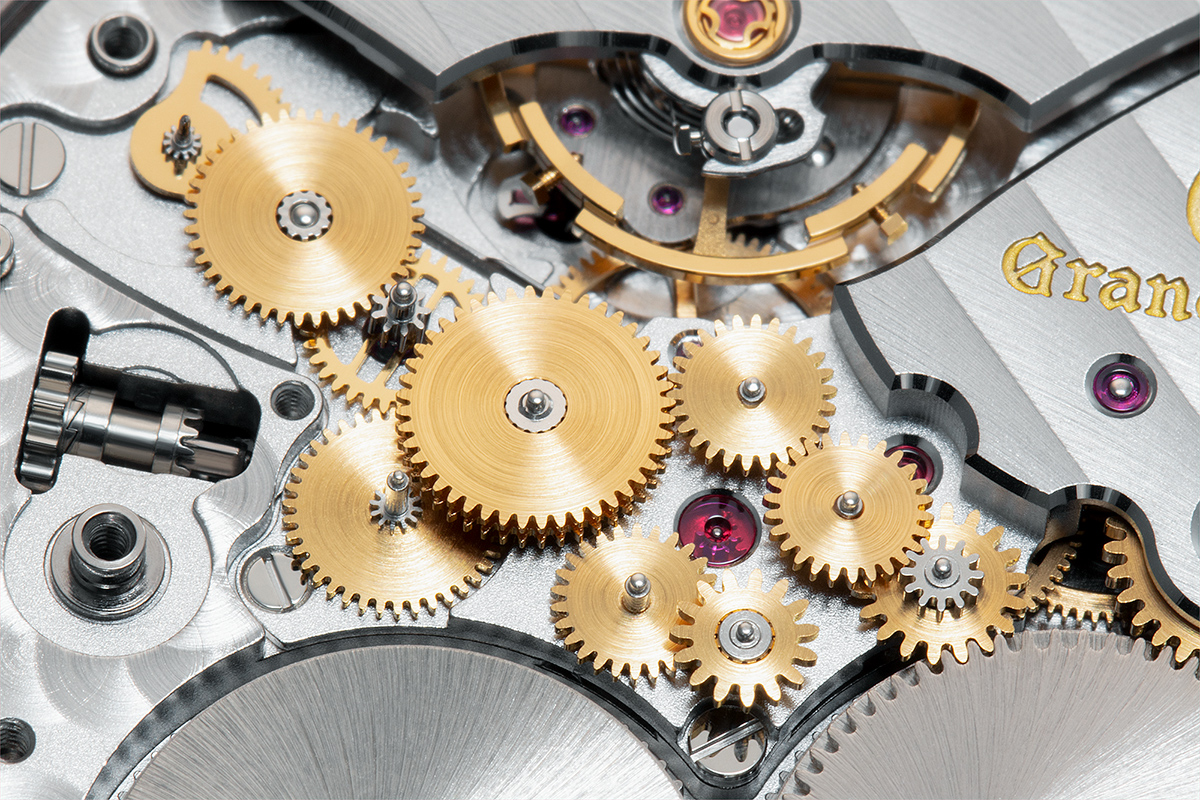

Mecanismo do indicador de reserva de marcha inteligentemente colocado num espaço compacto. Embora o aumento do número de engrenagens reduza a eficiência de transmissão, a reconfiguração da forma da engrenagem da cadeia de reserva de marcha e a adoção de pequenas engrenagens planetárias possibilitaram um indicador preciso e alta eficiência.
Normalmente, para criar um mecanismo compacto de indicador de reserva de marcha, utiliza-se uma engrenagem maior para aumentar a redução da velocidade. No entanto, no Calibre 9SA4 não há espaço suficiente para comportar uma engrenagem grande. Por outro lado, ao usar engrenagens menores, o número de peças aumenta, o que resulta numa maior resistência do mecanismo.
A equipa de desenvolvimento decidiu então usar não apenas o espaço horizontal, mas também o espaço vertical, e projetou uma forma especial para os dentes das engrenagens, conseguindo assim encaixar o indicador de reserva de marcha altamente eficiente no espaço disponível. O aumento da espessura do movimento devido ao indicador de reserva de marcha foi mantido ao mínimo, posicionando-o um nível abaixo da ponte do movimento.

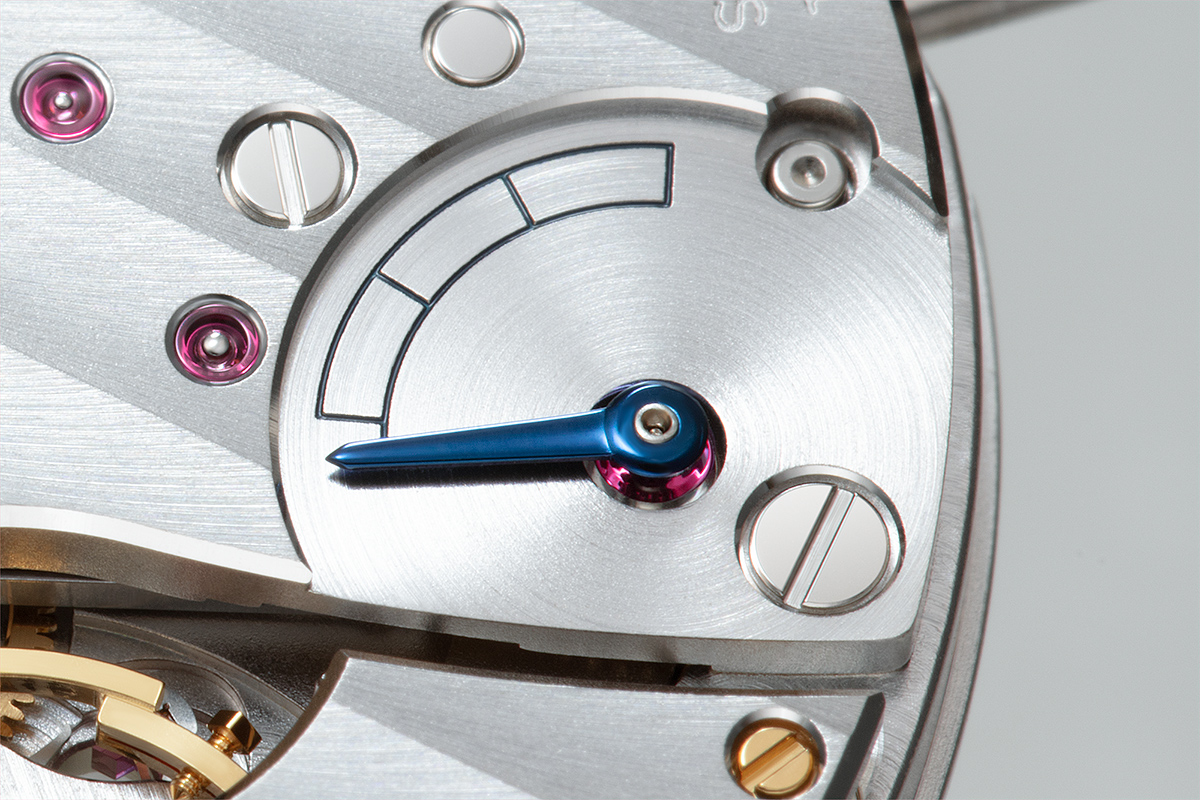

O Calibre 9SA4 foi projetado para alcançar a espessura desejada sem comprometer a durabilidade. A atenção a esse detalhe pode ser vista no ponteiro do indicador de reserva de marcha. Ao posicioná-lo num nível mais baixo, foi possível reduzir a espessura do movimento. Como resultado, o movimento está o mais próximo possível da parte traseira da caixa.
Um movimento manual, fino e de uso diário, com 10 batidas por segundo
O Calibre 9SA4, que busca não apenas um elevado desempenho, mas também a "interação com o relógio". À primeira vista, pode-se pensar que o novo movimento manual Hi-Beat foi criado principalmente para os aficionados por relógios. No entanto, a equipa de desenvolvimento nunca se afastou do conceito básico de um movimento adequado para o uso diário. Como o movimento foi projetado para ser o mais fino possível, a espessura da caixa é inferior a 10 mm. Com uma reserva de marcha de aproximadamente 80 horas, a sua facilidade de uso é algo incomum para um relógio manual. E, claro, os mecanismos herdados do Calibre 9SA5 conferem-lhe um desempenho completamente diferente dos relógios manuais comuns.

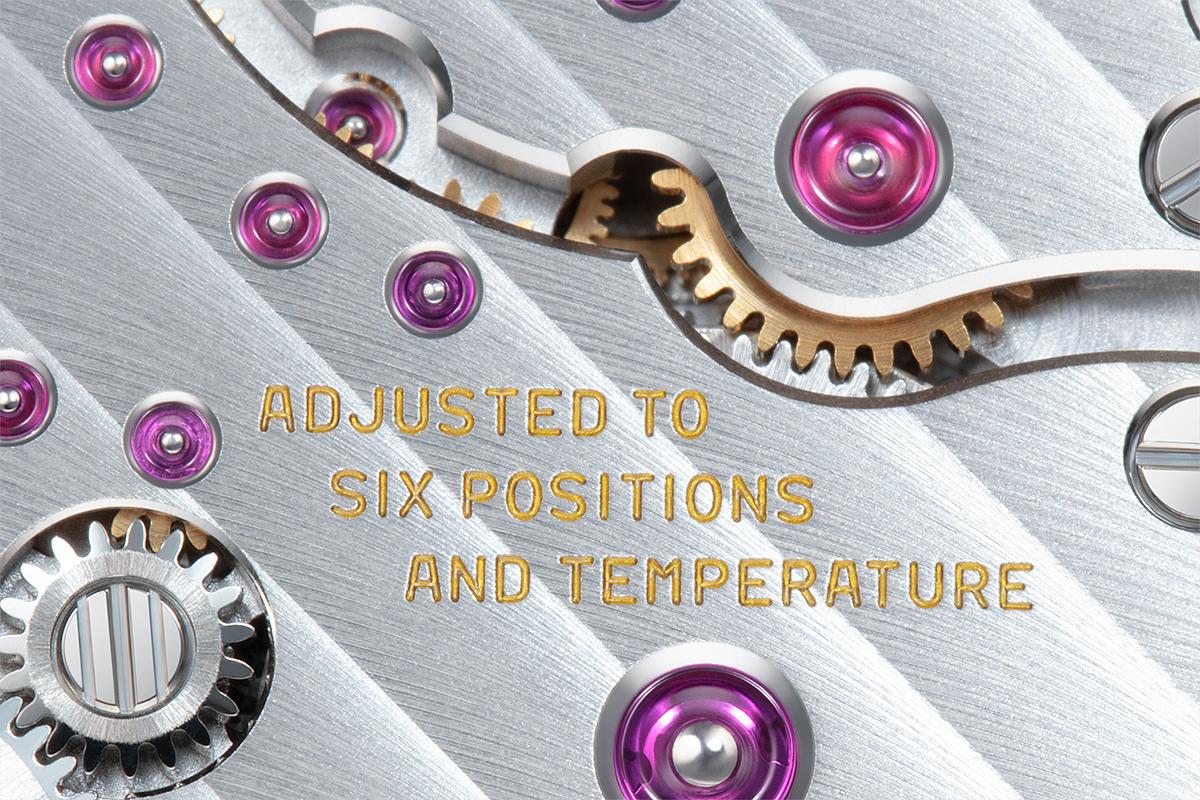

A ausência de um rotor, um ponto forte do movimento manual, permite que o todo o mecanismo seja visto através do fundo transparente. Para enfatizar isso, as pontes que sustentam as engrenagens têm um design fluido, enquanto a superfície recebeu um acabamento leve em forma de ondas, inspirado no rio Shizukuishi. Um detalhe notável são as pedras vermelhas, que ajudam a reduzir a resistência das engrenagens. Com o seu efeito tridimensional, estas pedras possuem uma qualidade inesperada num movimento de produção em série.
Honestamente, tanto no passado quanto no presente, um movimento manual ainda é algo de nicho. No entanto, o Calibre 9SA4, que combina singularidade, alta precisão e alta praticidade, pode bem vir a mudar essa percpção. Não apenas para os entusiastas de relógios, mas também para aqueles que procuram um relógio formal fino e funcional, o nome Calibre 9SA4 é algo que, com certeza, vale a pena lembrar.
