9R
Spring Drive
O movimento Spring Drive 9R demorou mais de 20 anos desde a sua conceção inicial até ao seu desenvolvimento completo. Só depois de ter alcançado um desempenho excecional com corda automática e 72 horas de reserva de marcha é que foi considerado digno do nome Grand Seiko e introduzido em 2004. Este movimento especial é fabricado e montado à mão no Shinshu Watch Studio, situado em Shiojiri, na província de Nagano.
Alimentado por uma mola principal tradicional, mas controlado por um oscilador de quartzo e um circuito integrado (CI), o Spring Drive atinge um nível de precisão inimaginável em relógios puramente mecânicos.

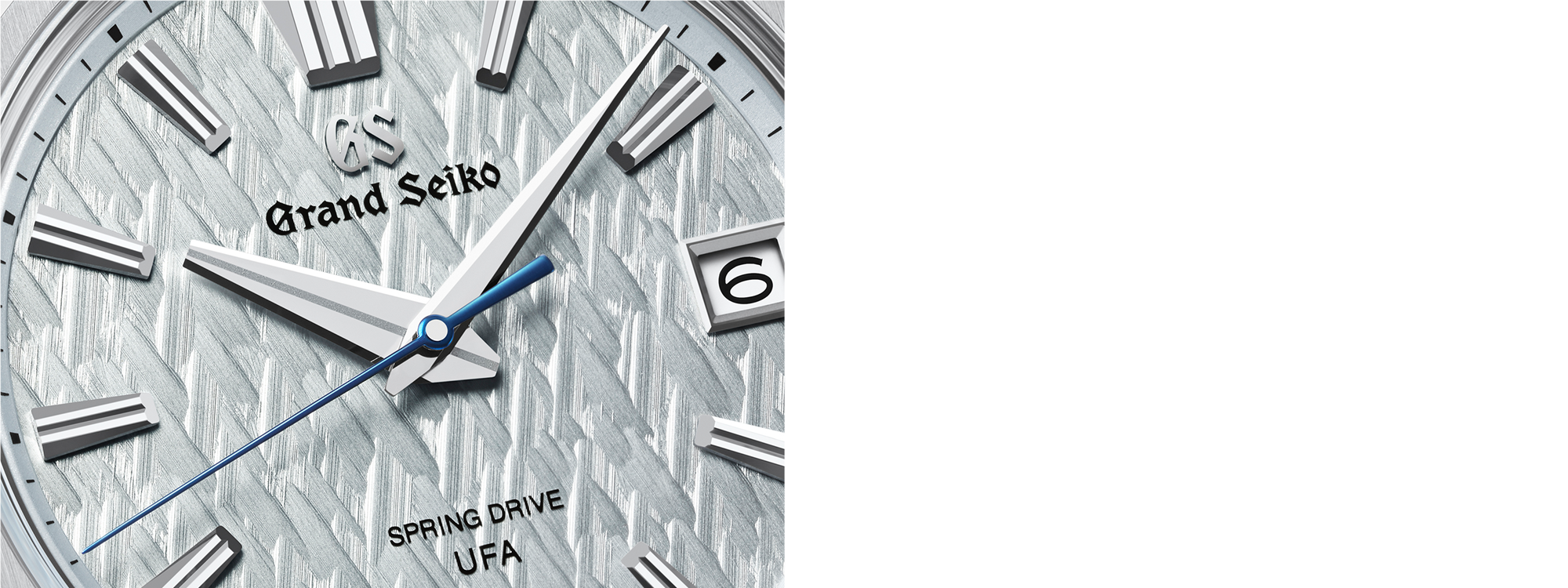

O ponteiro dos segundos move-se num movimento deslizante único, suave e silencioso – expressando o fluxo natural do tempo, ao contrário do tique-taque do quartzo ou da batida dos relógios mecânicos tradicionais.
Mecanismo
O sistema que controla a precisão do Spring Drive 9R é o inovador regulador Tri-Synchro da Grand Seiko, um mecanismo que utiliza a energia de uma mola principal – como num relógio mecânico tradicional – para atingir uma elevada precisão, possibilitada por um oscilador de quartzo e um circuito integrado (CI).
À medida que a mola principal se desenrola, aciona um rotor, conhecido como "roda deslizante" num relógio Spring Drive. A roda deslizante interage com um estator (um componente enrolado em bobina) para gerar uma pequena quantidade de eletricidade. Esta energia alimenta o oscilador de quartzo e o CI. Uma vez ativado, o oscilador de quartzo emite um sinal extremamente preciso de 32.768 Hz, tal como num relógio de quartzo.
O CI compara este sinal de referência com a velocidade de rotação efetiva da roda deslizante. Se a roda estiver a rodar demasiado depressa, o CI aplica um travão eletromagnético para abrandar a roda deslizante, assegurando uma rotação constante de oito rotações por segundo. A travagem de precisão da roda deslizante é transmitida de volta através do trem de engrenagens para os ponteiros, resultando na precisão e no movimento deslizante característico do ponteiro dos segundos.
Ao harmonizar três tipos de energia – mecânica, elétrica e eletromagnética – o regulador Tri-Synchro representa um feito inovador que combina na perfeição as tradições da relojoaria mecânica com a precisão avançada da tecnologia de quartzo.

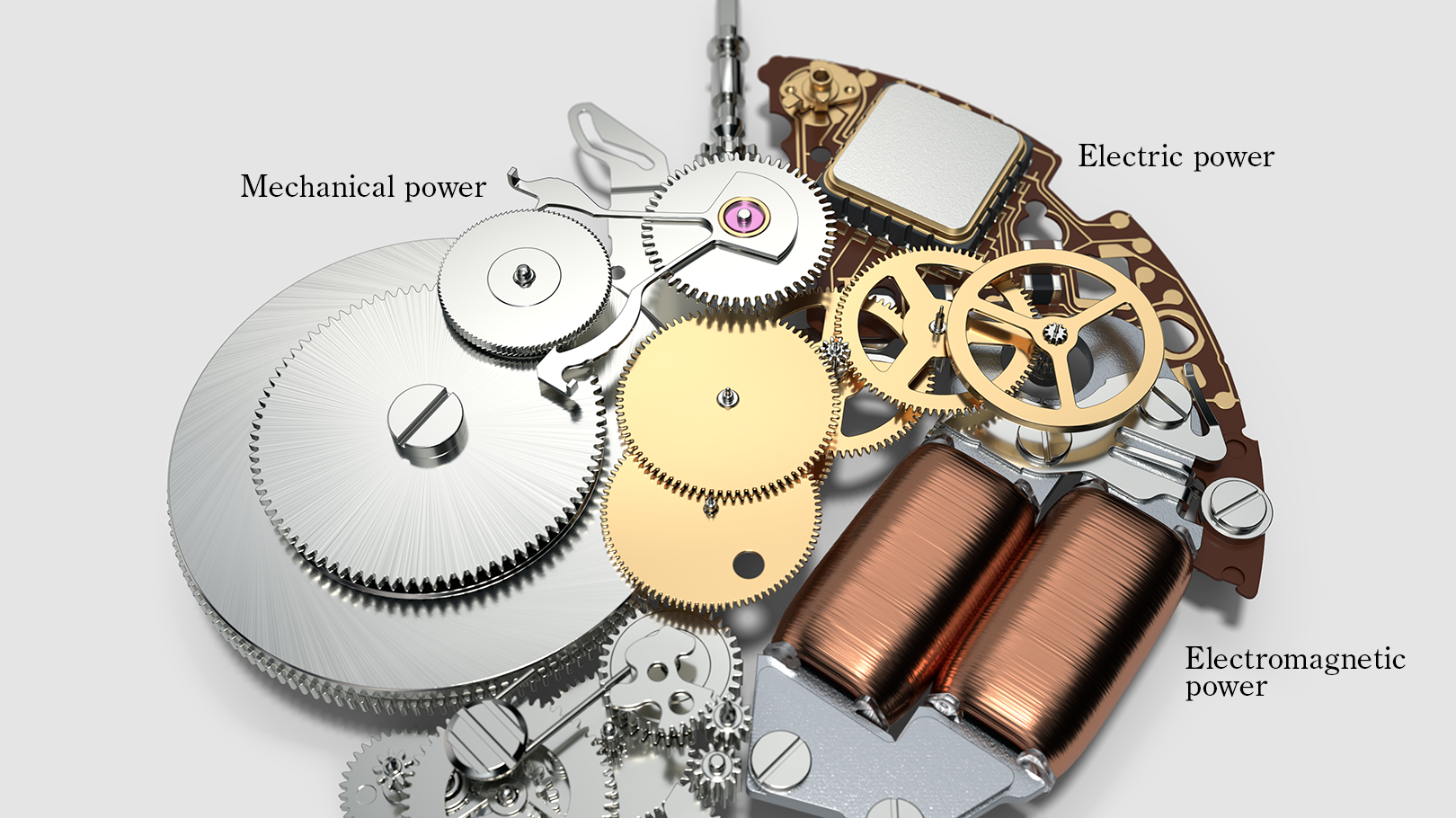

Regulador Tri-Synchro

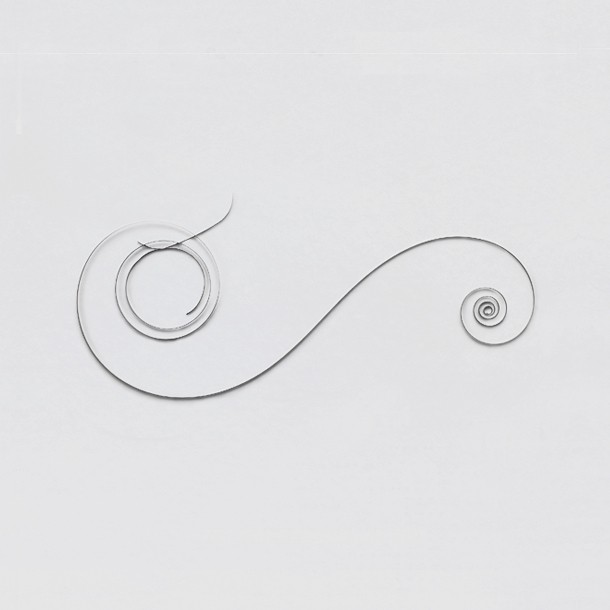

1. ENERGIA MECÂNICA
Geração de energia elétrica a partir do desenrolar da mola principal

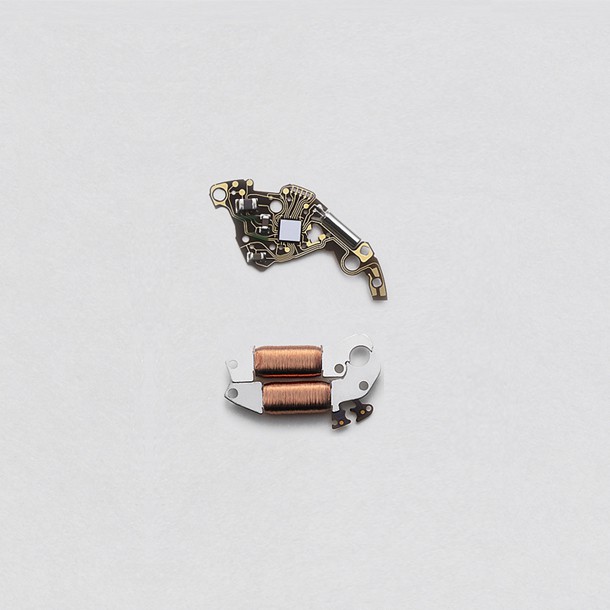

Spring Drive utiliza um sistema idêntico ao de um farol de bicicleta movido a pedal para gerar energia elétrica. Um rotor ligado à extremidade do trem de engrenagens atua em conjunto com um estator enrolado com fio para gerar energia. Num relógio Spring Drive, o rotor, ou "roda deslizante", dá oito voltas completas por segundo, gerando uma ligeira corrente elétrica.
2. ENERGIA ELÉTRICA
Transmitir um sinal preciso de um oscilador de cristal de quartzo
A energia elétrica gerada pela roda deslizante é utilizada para ativar um oscilador de quartzo e um CI. O oscilador de quartzo vibra exatamente a 32.768 Hz, que é transmitido como um sinal de referência preciso para o CI.
3. POTÊNCIA ELETROMAGNÉTICA
Aplicação do travão para controlar a velocidade
O CI compara o sinal de referência do oscilador de quartzo com a velocidade de rotação da roda deslizante e aplica intermitentemente um travão magnético quando deteta que a roda deslizante está a funcionar demasiado depressa. Esta regulação da roda deslizante é transmitida ao trem de engrenagens, assegurando que os ponteiros se movem com precisão.
A interação destas três fontes de energia resulta no movimento perfeitamente suave e preciso do ponteiro dos segundos.
* As imagens apresentadas nesta página são do Calibre Spring Drive 9RB2. A construção do movimento e as especificações dos componentes podem diferir consoante o calibre específico.

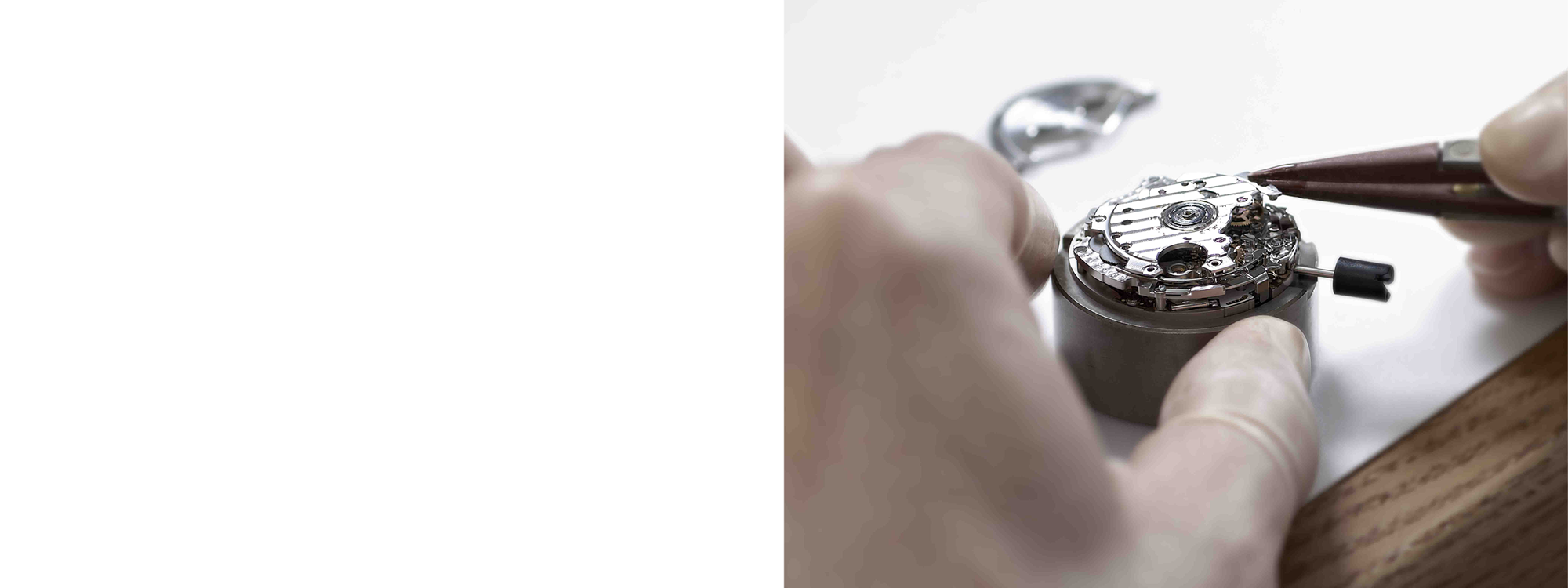

Mestria artesanal na montagem e no ajuste
Spring Drive combina os melhores elementos dos relógios mecânicos e eletrónicos. O número de componentes é superior a duzentos e o processo de montagem implica a aplicação cuidadosa do tipo e da quantidade de óleo adequados em numerosas zonas minúsculas. Este procedimento, que afeta diretamente o desempenho e a durabilidade do relógio, requer um elevado nível de competência e concentração.
Os planos de conceção baseiam-se em tolerâncias até ao centésimo de milímetro. Os ajustes finais e o refinamento dos componentes são efetuados à mão, porque nenhuma máquina consegue igualar a perícia dos relojoeiros cuja arte superior dá origem à extrema precisão do Spring Drive.
Ponteiros mais longos e mais espessos
Embora os movimentos de quartzo beneficiem de uma elevada precisão, normalmente não têm o binário necessário para mover ponteiros mais espessos. Em contrapartida, os movimentos mecânicos beneficiam de um binário mais elevado, permitindo ponteiros maiores que chegam até à extremidade do mostrador, mas não conseguem igualar o nível de precisão dos seus homólogos de quartzo. Spring Drive combina a precisão de um relógio de quartzo com o binário de um relógio mecânico, para permitir os ponteiros longos e a elevada precisão que a Grand Seiko exige.
O movimento cronográfico Spring Drive 9R86
Nos cronógrafos mecânicos, a reserva de marcha diminui geralmente quando se utiliza a função de cronógrafo, e a precisão da medição torna-se inconsistente à medida que o binário diminui. Após um exame minucioso dos trens de engrenagens e até mesmo dos desenhos dos dentes, a equipa de desenvolvimento do Cronógrafo Spring Drive 9R86 procurou assegurar um binário suficiente para a geração de energia, minimizando a carga mecânica. Isto resultou numa reserva de marcha de 72 horas, mesmo sob carga acrescida durante o funcionamento do cronógrafo – um feito inovador para um cronógrafo acionado por mola. O que é particularmente notável é o facto de o Cronógrafo Spring Drive 9R86 manter uma precisão impressionante de ±15 segundos por mês (±1 segundo por dia), mesmo durante o funcionamento do cronógrafo.

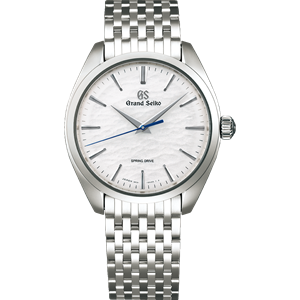

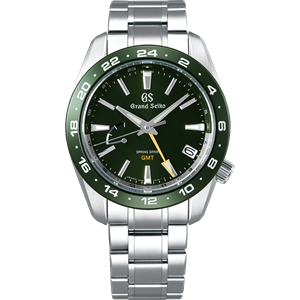

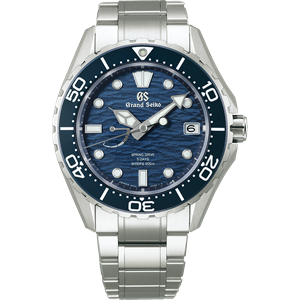

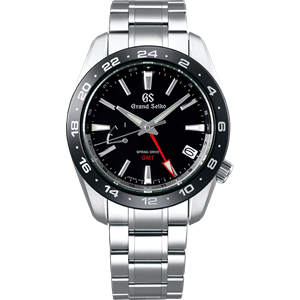

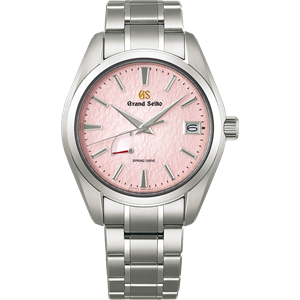

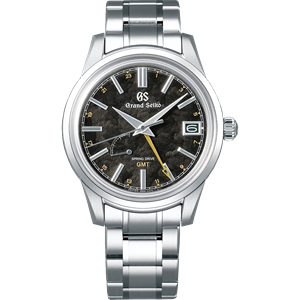

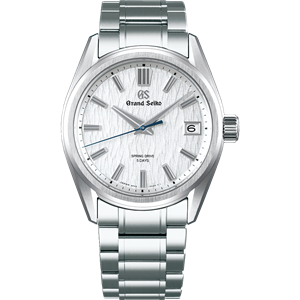

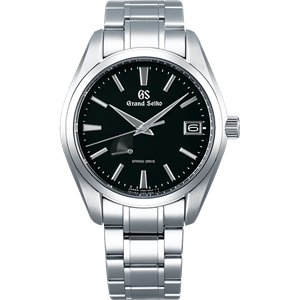

9R Spring Drive Models
Movimento Spring Drive 9R
Comparação de movimentos
| Movimentos | Precisão | Reserva de marcha | Número de joias | Características |
|---|---|---|---|---|
| Spring Drive U.F.A. Calibre 9RB2 (Automático com corda manual) |
±20 segundos por ano (±3 segundos por mês) | Aproximadamente 72 horas (3 dias) | 34 jóias | -Alavanca Mágica deslocada
-Ponte central de uma peça -Indicador de reserva de marcha -Indicação da data |
| Spring Drive 5 Dias Calibre 9RA2 (Automático com corda manual) |
±10 segundos por mês (±0,5 segundo por dia) | Aproximadamente 120 horas (5 dias) | 38 joias | -Alavanca Mágica de Compensação
-Tambores de dois tamanhos -Ponte central de uma peça -Indicador de reserva de marcha |
| Spring Drive 5 Dias Calibre 9RA5 (Automático com corda manual) |
±10 segundos por mês (±0,5 segundo por dia) | Aproximadamente 120 horas (5 dias) | 38 joias | -Alavanca Mágica de Compensação
-Tambores de dois tamanhos -Ponte central de uma peça -Indicador de reserva de marcha |
| Reserva de marcha de 8 dias com corda manual e acionamento por mola Calibre 9R01 (Corda manual) |
±10 segundos por mês (±0.5 segundo por dia ) | Aproximadamente 192 horas | 56 joias | -Indicador de reserva de marcha
-Função de correção rápida da diferença horária |
| Spring Drive de corda manual Calibre 9R02 (Corda manual) |
±15 segundos por mês (±1 segundo por dia ) | Aproximadamente 84 horas | 39 joias | -Torque Return System
-Tambor de Mola Dupla -Indicador de reserva de marcha |
| Automático Spring Drive 3 Dias Cronógrafo GMT Calibre 9R96 (Automático com corda manual) |
±10 segundos por mês (±0.5 segundo por dia ) | Aproximadamente 72 horas | 50 joias | -Indicador de reserva de marcha
-Função horária dupla com ponteiro de 24 horas -Função de correção rápida da diferença horária ajustada a um calendário -Função de cronómetro |
| Automático Spring Drive 3 Dias Cronógrafo GMT Calibre 9R86 (Automático com corda manual) |
±15 segundos por mês (±1 segundo por dia ) | Aproximadamente 72 horas | 50 joias | -Indicador de reserva de marcha
-Função horária dupla com ponteiro de 24 horas -Função de correção rápida da diferença horária ajustada a um calendário -Função de cronómetro |
| Automático Spring Drive 3 Dias GMT Calibre 9R66 (Automático com corda manual) |
±15 segundos por mês (±1 segundo por dia ) | Aproximadamente 72 horas | 30 joias | -Indicador de reserva de marcha
-Função horária dupla com ponteiro de 24 horas -Função de correção rápida da diferença horária ajustada a um calendário |
| Automático Spring Drive 3 Dias Calibre 9R65 (Automático com corda manual) |
±15 segundos por mês (±1 segundo por dia ) | Aproximadamente 72 horas | 30 joias | -Indicador de reserva de marcha
-Visualização da data |
| Spring Drive 3-Day GMT automático Calibre 9R16 (Automático com enrolamento manual) |
±10 segundos por mês (±0,5 segundo por dia) | Aproximadamente 72 horas | 30 joias | -Indicador de reserva de marcha
-Função de hora dupla com ponteiro de 24 horas -Função de correção rápida da diferença horária ajustada a um calendário |
| Spring Drive de corda manual Calibre 9R31 (Corda manual) |
±15 segundos por mês (±1 segundo por dia ) | Aproximadamente 72 horas | 30 joias | -Tambor de mola dupla
-Indicador de reserva de marcha |
| Automático Spring Drive 3 Dias Calibre 9R15 (Automático com corda manual) |
±10 segundos por mês (±0.5 segundo por dia ) | Aproximadamente 72 horas | 30 joias | -Indicador de reserva de marcha |
